FESTSTEHENDE STRUKTUR
Diese Basis der Hebebühne besteht aus einem abgekanteten
Eisenblech mit Bohrungen zur Befestigung am Boden.
BEWEGLICHE HUBSTRUKTUR
Diese Struktur besteht aus Hebearmen aus Kanteisen und
einem abgekanteten Eisenblechpodest mit Verstrebungen zur
Verstärkung, dass an feststehenden Punkten der Arme mit
Rollen verankert ist. Alle beweglichen Stellen des Hubsystems
haben selbstschmierende Buchsen und sind daher wartung-
sfrei.
ZENTRALE BEDIENUNGSEINHEIT
Diese besteht aus einem Metallbehälter, in dem sich der
Öltank und der Motorblock der Pumpe, die
Elektroversicherungen und die Anschlüsse zur
Stromspeisung, Druckluft und Ölhydraulik befinden. Die
Bedienungseinheit vom Typ „Anwesender Bediener“ sitzt auf
der Konsole. Sie arbeitet bei einer Betriebsspannung von
24V und besitzt die folgenden Schalter (siehe Abb. 4):
7
KAPITEL. 2
-
BESCHREIBUNG DER
MASCHINE Modelle – technische Merkmale
Die Hebebühnen der Serie „GEMINI GLP 30“ sind
Doppelscherenheber mit feststehender, d.h. am Boden
verankerter Struktur. Sie wurden für das Heben von
Fahrzeugen und deren Halten in gewisser Bodenhöhen
entwickelt.

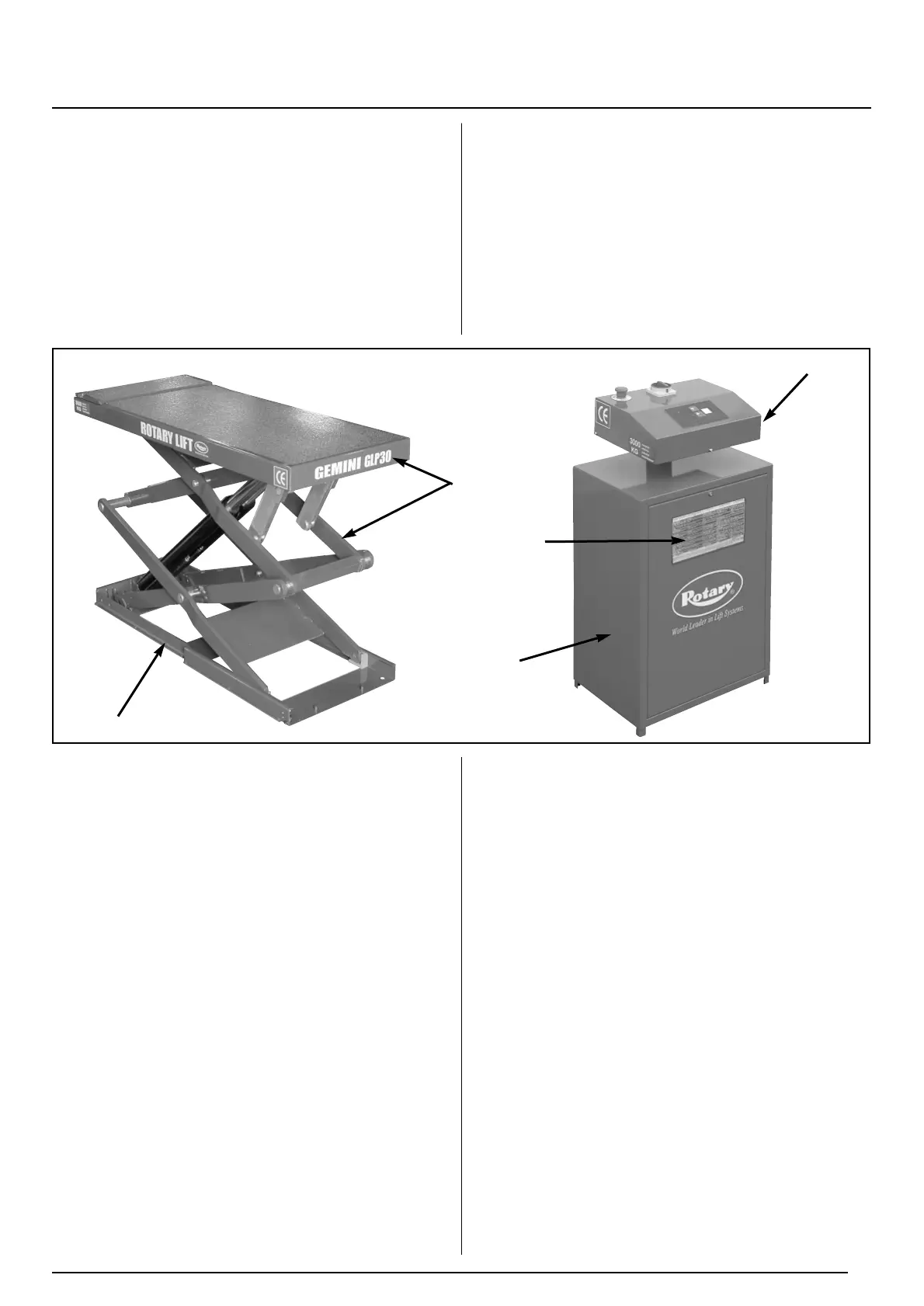

Unsere Hebebühnen bestehen aus (siehe Abb. 3):
A- BASIS (feststehende Struktur).
B- HEBEARM UND KONSOLE (bewegliche Hubstruktur)
C- ZENTRALER BEDIENUNGSEINHEIT
FIXED STRUCTURE UNIT.
This is the car lift base, made of a structural steel sheet with
floorfixing holes.
LIFTING AND TRAVELLING STRUCTURE UNIT.
This is composed of steel booms and a platform. The
platform is made of structural steel sheet with supporting
uprights anchored to the booms by steel pins at the fixed
points, and by sliders at the movable ones. Lifting system links
are equipped with maintenance-free self-lubricating
bushings.
CONTROL BOX.
The unit is made of a metallic box containing oil tank, pump-
motor assembly, electro-valve assembly and electrical and
hydraulic supply connections. Low-voltage controls (24V) are
placed on the power unit. they are the following (picture 4):
CHAPTER 2
- MACHINE DESCRIP-
TION – Models - Specifications
“GEMINI GLP 30” models are double-scissor and fixed (that
is anchored to the ground) car lifts. They have been designed
and built for vehicle lifting and placing operations.
Our car lifts are equipped as folows (picture 3):
A-BASE (Fixed structure)
B-BOOMS, PLATFORM (Lifting and travelling structure).
C-CONTROL BOX
B
A
SERIAL NUMBER / SERIENNUMMER
NOTE
HINWEISE
pict. - Abb.
3
C
