25

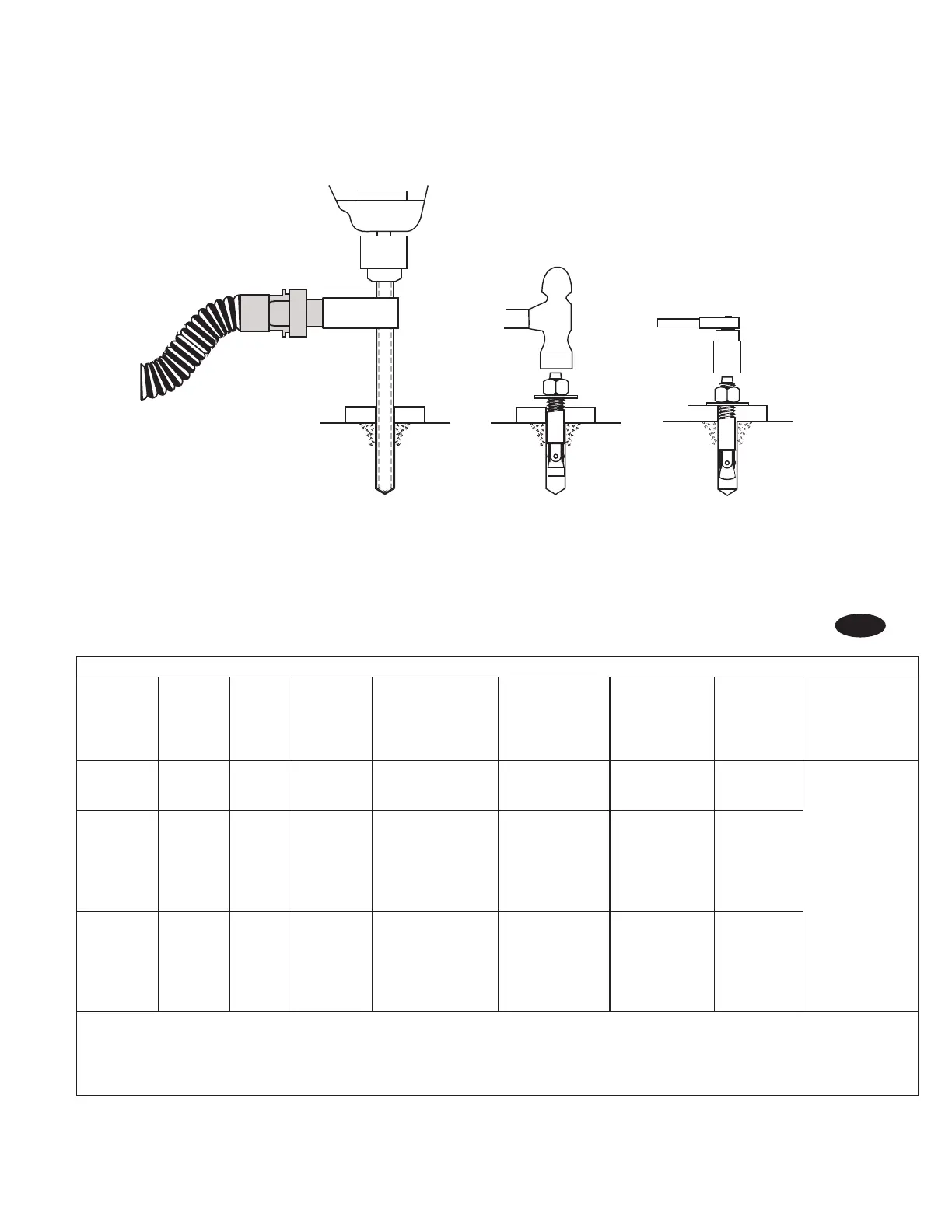

Concreto y Anclaje:
Si instala un elevador sísmico, consulte con su ingeniero
estructural y representante del fabricante para conocer
los requisitos para concreto y anclaje (varía por
ubicación).
La Fig. 4 y la tabla siguiente se aplican solo a elevadores
no sísmicos.
Fig. 4
Guía de referencia para la instalación dle anclaje del elecador de 2 postes 7-10K
Anclaje: Espesor
mínimo del
concreto
Distancia
mínima
del borde
Incrustación
mínima del
anclaje
Instalación del ancla-
je torsión pies-lbs
Resistencia míni-
ma del concreto
en PSI - Para
todos los están-
dares
Almohadilla de
contrato Tamaño
si el concreto no
cumple con los
requisitos
Mantenimien-
to Torque
Valores
SÍSMICO
Perno Hilti
Kwik III 3/4” x
5-1/2”
4-1/4"
(108mm)
3-3/8"
(86mm)
3-1/4" (83mm) 110
(149Nm)
3000
(20684 kPa)
4'x4'x6"
(1219 x 1219 x
152mm)
65 pies-lbs
(88Nm)
Varía por ubica-
ción, consulte
con el
ingeniero estructu-
ral y representante
del fabricante.
Hilti HY200
(con varilla
roscada
HAS)
6-7/16"
(164mm)
1-3/4"
(45mm)
4-1/2"
(115mm)
100 (149 Nm) / menos
de 3-3/4” (95 mm) de
distancia del borde
Use un valor de
torsión de 30 pies/lb
(41 Nm)
3000
(20684 kPa)
4'x4'x6"
(1219 x 1219 x
152mm)
N/C
Hilti HY200
(con varilla
roscada
HAS)
5-1/4"
(134mm)
3” (77mm) 3-1/2" (89mm) 100 (149 Nm) / menos
de 3-3/4” (95 mm) de
distancia del borde
Use un valor de
torsión de 30 pies/lb
(41 Nm)
3000
(20684 kPa)
4'x4'x6"
(1219 x 1219 x
152mm)
N/C
“Las fijaciones de concreto provistas cumplen con los criterios del Estándar Nacional Estadounidense
“Elevadores de automoción - Requisitos de seguridad para construcción, prueba y validación”, ANSI/ALI ALCTV-2011,
y el propietario del elevador es responsable de todos los requisitos de anclaje según lo especificado por los
Comuníquese con servicio al cliente para obtener más información al: 800.640.5438
Atornille la tuerca justo por
debajo de la sección de impacto
del tornillo. Introduzca el anclaje
dentro del orificio hasta que la
tuerca y la arandela toquen la
base.
Perfore agujeros con una broca
para hormigón con punta de
carburo de 3/4” según ANSI
B212.15-1994 (R2000). Polvo de
construcción recogido según
OSHA 29 CFR 1926.1153.
Ajuste la tuerca con la
llave de torsión a 110
pies/libra. (149 Nm).
