Rotary SPOA10NB Series User Manual

43

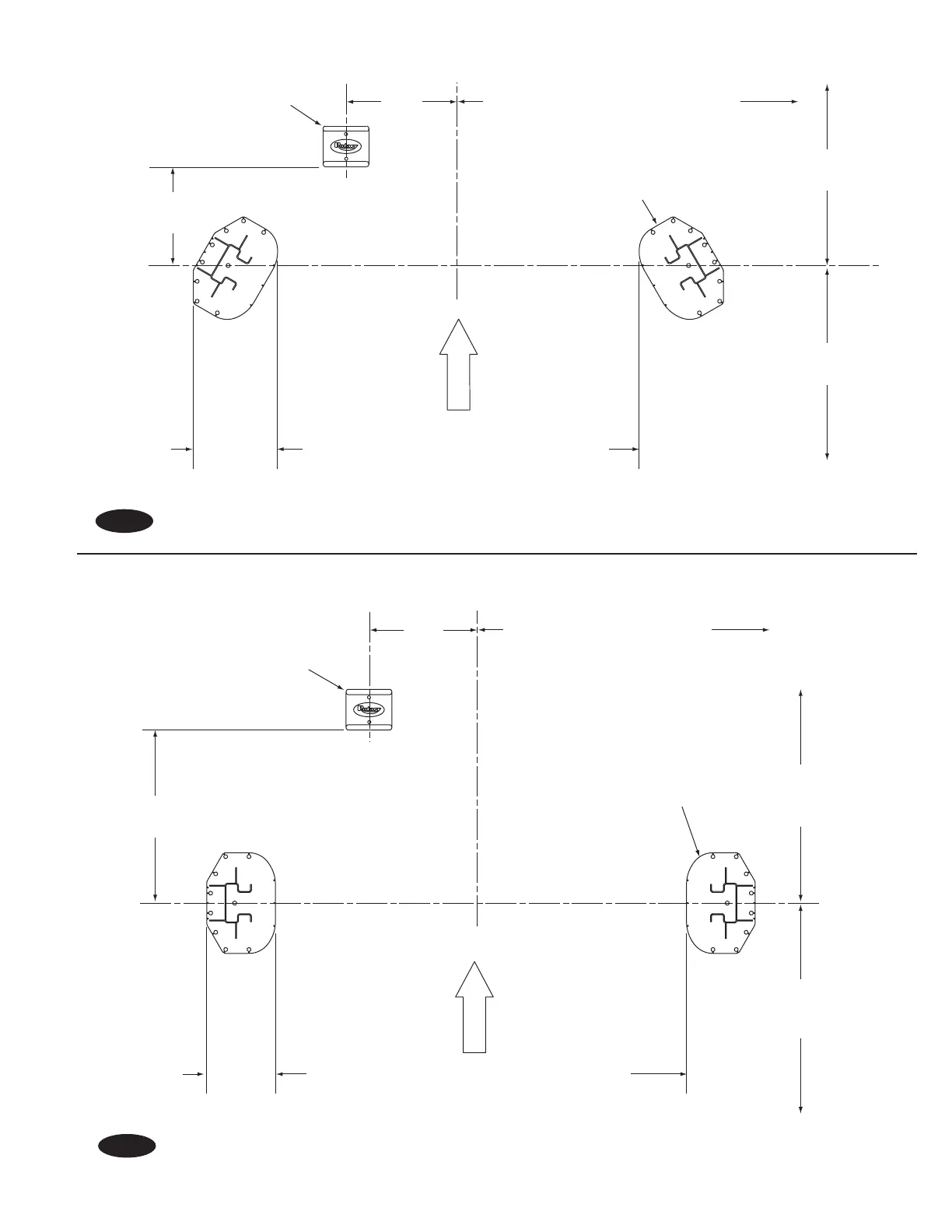

Figure 1c
Figure 1d
2' 5"
(737mm)
7' 9-7/8" (2384mm) SPOA10 Plaque de base sismique*
7' 9-7/8" (2384mm) SPOA7 Plaque de base sismique*
21-7/8"
(556mm)
2' 5"
(737mm)
À 9' 0" (2743mm) minimum
de l'obstacle le plus proche
À 15' 0" (4572mm) minimum
de l'obstacle le plus proche
APPROCHE
À 6' 0" (1829mm) minimum de l'obstacle
ou baie le plus proche. À 7' 0" (2134mm)
minimum du mur le plus proche.
L'unité d'alimentation passe
du côté du passager
Centreur de positionnement
des roues
*REMARQUE : La dimension est de l’intérieur de la plaque de base à l'intérieur de la plaque de base.
4' 3"
(1295mm)
8' 6-1/4" (2597mm) SPO10 Plaque de base sismique*
17-11/16"
(449mm)
2' 5"
(737mm)
À 6' 0" (1829mm) minimum de
l'obstacle ou baie le plus proche.
À 7' 0" (2134mm) minimum du mur
le plus proche.
À 11' 0" (3353mm)
minimum de l'obstacle
le plus proche
APPROCHE
À 13' 0" (3963mm)
minimum de l'obstacle
le plus proche
L'unité d'alimentation passe
du côté du passager
Centreur de positionnement
des roues
*REMARQUE : La dimension est de l’intérieur de la plaque de base à l'intérieur de la plaque de base.
