RÉGLAGE STANDARD
RÉGLAGE DE HAUTEUR
INFÉRIEURE À 4"
HHCS et contre-écrou
à brides 3/8"-16NC x 3/4"
Utilisez (4) boulons
de carrosserie
et contre-écrous à
brides 3/8"-16NC x 3/4"
à l'avant et (2) à l'arrière
Support de
montage
12’ 0" (3658mm) Haut
du cylindre 68" des
élévateurs de montée
12’ 6" (3810mm) Haut
du cylindre 71" des
élévateurs de montée
11' 8" (3556mm) Haut
de l'assemblage
supérieur (std.)
11' 4" (3454mm) Haut
de l'assemblage
supérieur (plafond
bas)
1. Emplacement de l’élévateur : Utilisez des
plans d'architectes disponibles afin de localiser
l’élévateur. Figure 1a Figure 1b Figure 1c Figure 1d
illustrent les dimensions d'une configuration de
baie type.
2. Hauteur de l’élévateur : Voir la Figure 3 pour
la hauteur globale de chaque modèle d’élévateur
spécifique. Ajoutez 1" minimum à la hauteur totale
à l'obstacle le plus bas.
N'installez PAS cet
élévateur dans une fosse ou dans une dépression
en raison d'un risque d'incendie ou d'explosion.
3. Extensions de colonne : Avant de monter les
colonnes, installez les extensions de colonne en
utilisant (12) 3/8”-16NC x 3/4” Chariot HHCS et
contre-écrous à bride, Figure 3 et Figure 2a.
4. Guides de verrouillage de câble : Installez les
supports de guidage du conduit du verrouillage
de câble sur les rallonges de colonne avec (1)
écrous de blocage de 1/4”-20NC x 1” HHCS
et
écrous de blocage bridé de 1/4”-20NC, Figure 2. Le
HHCS devrait traverser le trou le plus près du bord,
comme illustré, Figure 2b.
5. Support de montage supérieur : Installez
les supports de montage sur les extensions de
colonne comme indiqué, Figure 3.
6. Réglage de l’élévateur : Positionnez les
colonnes dans la baie en utilisant les dimensions
Figure 3

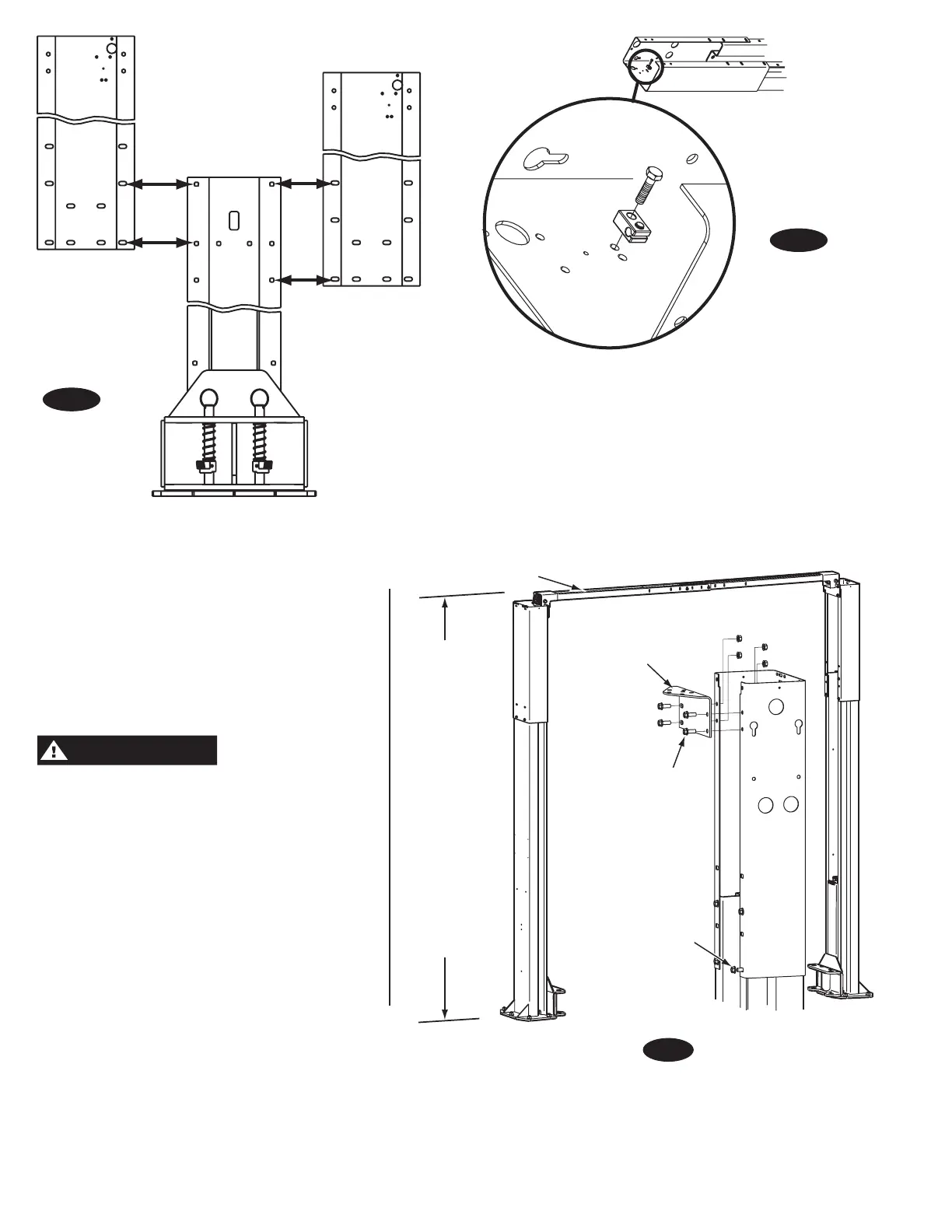

Figure 2a
Figure 2b
