51

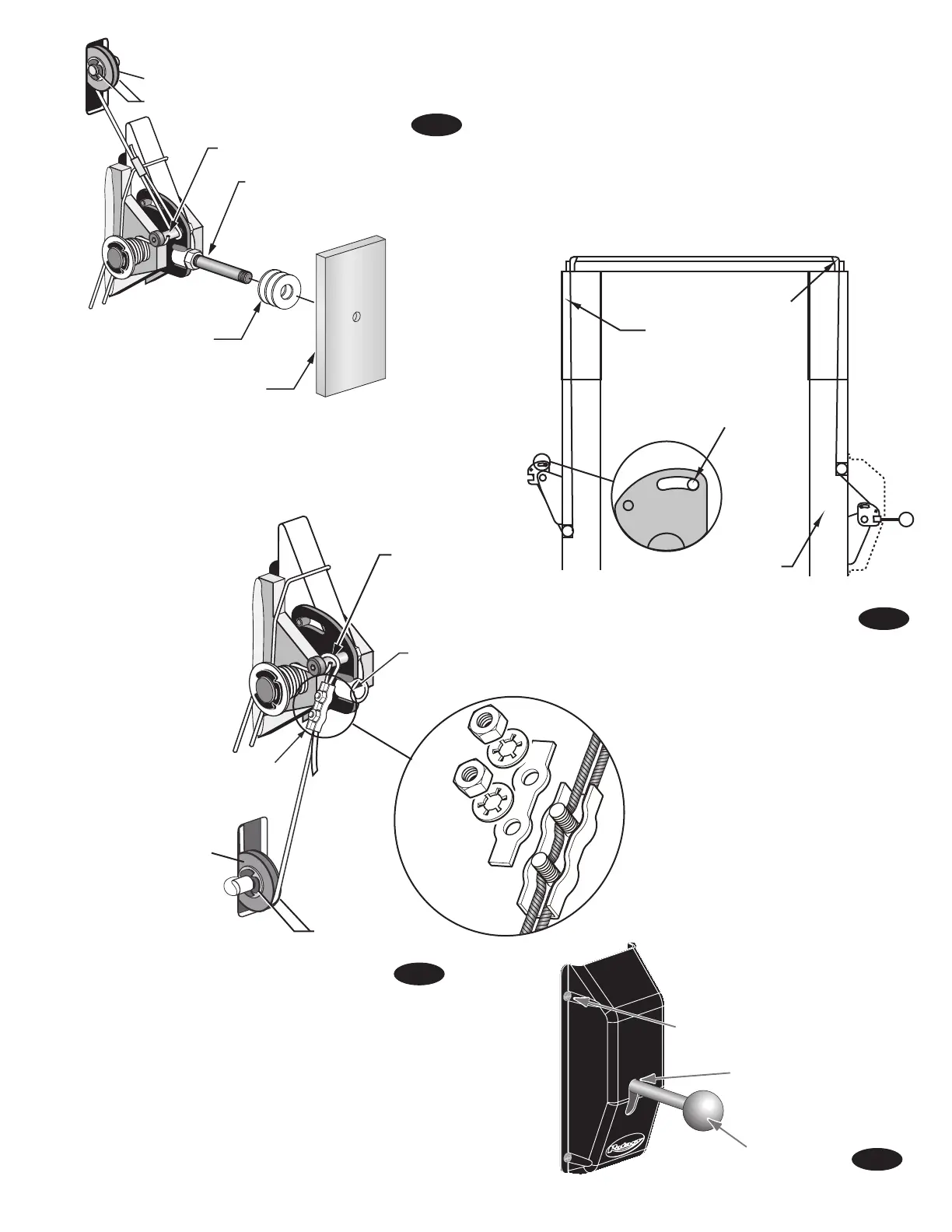

(2) Bagues de retenue 3/8"
Poulie du câble de verrouillage
Boulon à épaulement
(3) rondelles plate 3/8"
Couverture de la fente
Installez la poignée du loquet en
utilisant un écrou hexagonal de 3/8"
pour le verrouiller en place. Ensuite,
installez les rondelles plates et le
couvercle de la fente.
Boulon à épaulement
Serre-câble
Faites passer le câble à
travers le serre-câble,
passez autour de l'extrémité
de la vis à épaulement et
faites redescendre dans le
serre-câble.
(2) Bagues de
retenue 3/8"
Poulie du câble de
verrouillage
Figure 19
Figure 17
Guide du Câble du
loquet de Verrouillage
Colonne de droite
Câble du loquet de
Verrouillage
Notez le dégagement
retiré entre la fente de
la plaque de contrôle
et la goupille du loquet.
Figure 18
5/16-18NC x 3/8" lg. PHMS
La poignée du loquet
DOIT être positionnée
en haut du couvercle de
la commande du loquet.
Poignée boule
Figure 20
