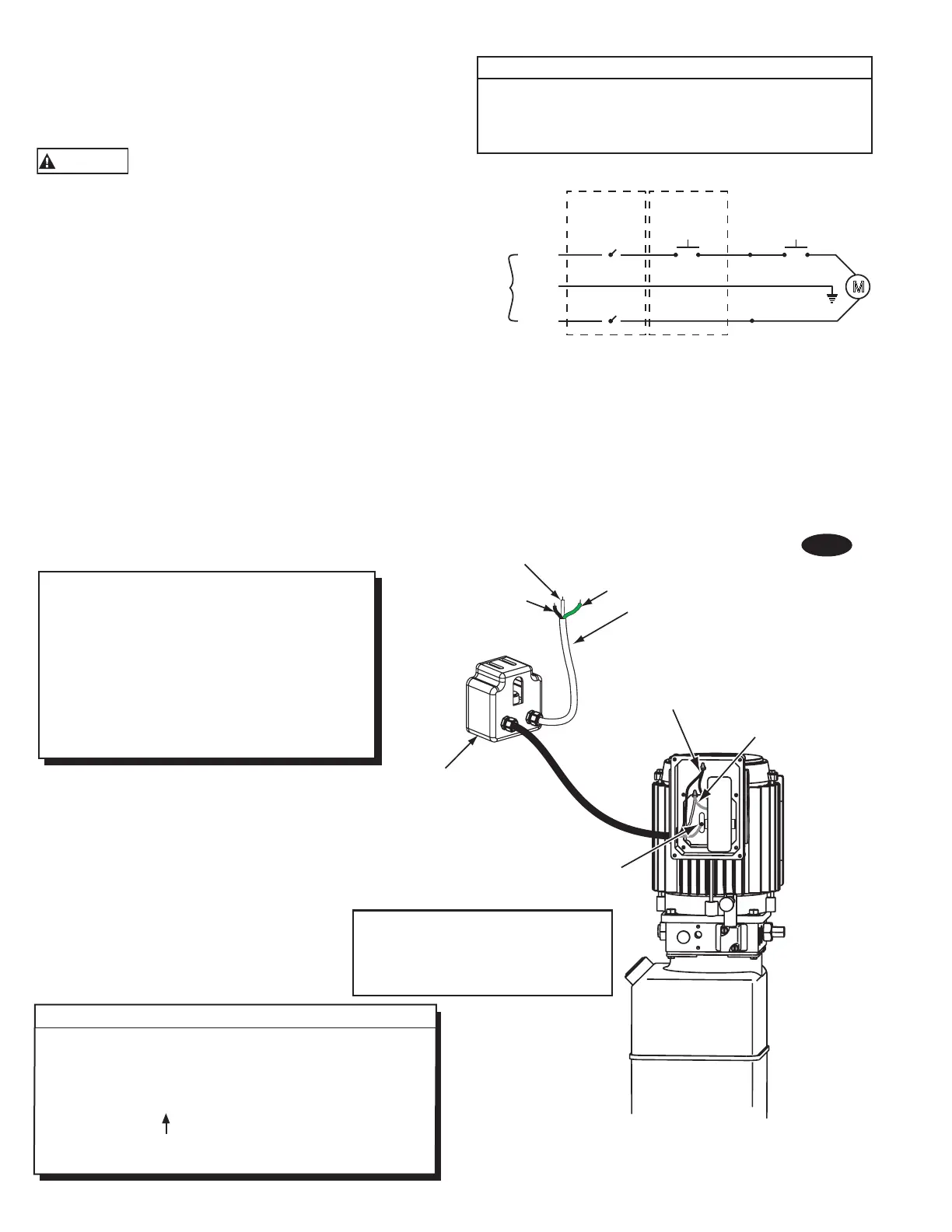

Interrupteur suspendu
Maximum Tension : 277V
Courant Maximum : 25A
Raccordez les câbles d’alimentation
dans la boîte comme indiqué sur la
Figure 22. Fixer le fil de terre aux vis
prévues.
Brancher le fil de mise
à la terre ici.
Monophasée
208 à 230 V 60 Hz
Fixer le fil noir à
un fil du moteur.
Fixer le fil blanc
à un fil du moteur.
Noir
Vert
Blanc
Module d'alimentation monophasée
13. Circuit électrique : Demandez à un électricien
certifié de poser le câblage d’alimentation électrique
approprié au moteur, Figure 21, et Figure 22. Câbler
avec un fil pour un circuit de 20 A. Voir le tableau de
données de fonctionnement du moteur.
ATTENTION
Ne jamais faire fonctionner le moteur sur
une tension de ligne inférieure à 208V. Des dommages
au moteur peuvent survenir.
IMPORTANT : Utilisez un circuit séparé pour chaque
module d'alimentation. Protéger chaque circuit à l'aide
d'un fusible de temporisation ou d'un disjoncteur. Pour
une alimentation monophasée de 208 à 230 V, utiliser un
fusible de 20 ampères. Pour une alimentation triphasée
de 208 à 240 V, utiliser un fusible de 20 ampères. Pour une
alimentation triphasée à 400 V et plus (Modèle *E), utilisez
un fusible de 10 ampères. Pour une alimentation triphasée à
380V (Modèle *S), utilisez un fusible de 16 ampères. Pour le
câblage, voir la Figure 21, la Figure 22 et la Figure 22b. Tous
les circuits doivent être conformes NEC (Code électrique
national) et aux codes électriques locaux.
Remarque : Un moteur monophasé de 60Hz. NE PEUT
PAS fonctionner sur une ligne de 50Hz. sans un
changement physique au moteur.
TABLEAU DE DONNÉES DE FONCTIONNEMENT DU MOTEUR - MONOPHASÉ
TENSION D'ALIMENTATION
208 à 230 V 50 Hz 197 à 253V
208 à 230 V 60 Hz. 197 à 253V
Remarque : Un moteur monophasé de 60Hz. NE PEUT PAS
fonctionner sur une ligne de 50Hz. sans un changement
physique au moteur.
Figure 21
REMARQUE : Assurez-vous que le câblage utilisé
pour la connexion entre l'interrupteur aérien et
l'unité d'alimentation est du type spécifié dans :
UL201, Sections 10.1.1.3 & 10.1.1.4
(Exemple : SO, G, STO) Taille pour circuit de 25
ampères. Voir UL 201, Section 15 pour les exigences
de câblage appropriées pour cette connexion.
*Remarque : Modèle E ou S ?
Pour savoir si vous avez une unité d’alimentation de modèle E
ou S, regardez la 4ème lettre à partir de la fin de votre numéro
de modèle d’élévateur.
EXEMPLE : SPOA10E585 serait un modèle E.
Le numéro de modèle peut être trouvé sur une étiquette sur le
côté de l'élévateur.
M
230V
60Hz
1 Ø
Noir
Vert
Blanc
Interrupteur de
fin de course
Interrupteur en
position élevée
Blanc
Déconnectez
(si nécessaire)
Noir
Noir
GAMME DE TENSION DE FONCTIONNEMENT
DU MOTEUR
GAMME DE TENSION DE FONCTIONNEMENT
DU MOTEUR
