RS PRO CT2690 - Page 14

Cable Tester with Probe / French
FR- 3

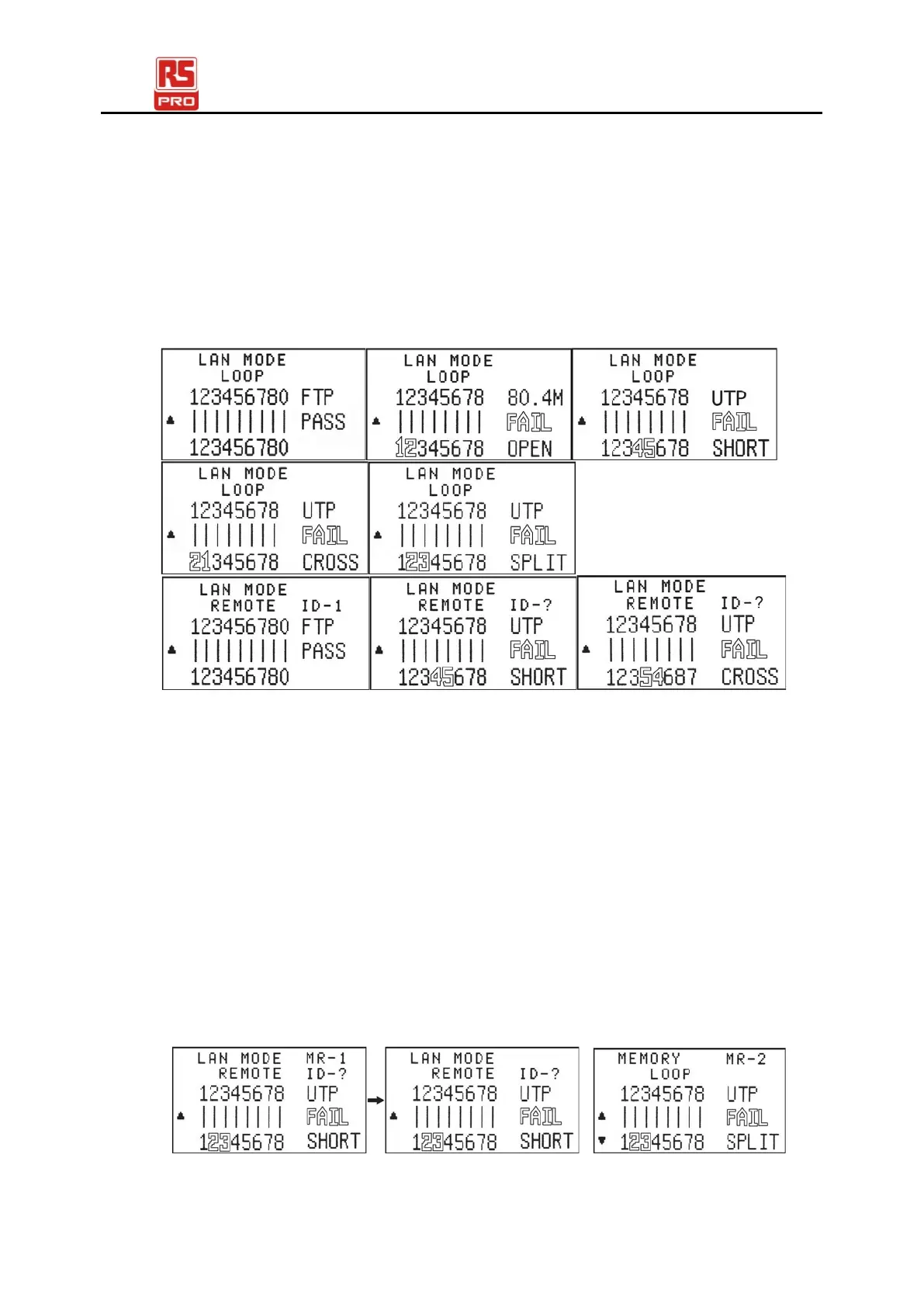

Résultat du test :
● Remarque :
FTP : Blindé ; UTP : Non blindé ; 0 : Blindé.
BOUCLE : Raccordez le câble LAN du connecteur PRINCIPAL au connecteur BOUCLE.
DISTANT : Raccordez le câble LAN du connecteur PRINCIPAL au connecteur du
terminateur DISTANT.
● Veuillez consulter les figures suivantes…
● Fonctionnement de la mémoire en mode Test de câble LAN
. Mémorisez le résultat du test du câble LAN avec les 8 mémoires
d'ensembles.
(a). Si la touche Mémoire est actionnée, le résultat du test du câble LAN
peut être stocké. L'écran LCD affiche le résultat du test avec MR-1 puis
disparaît pour afficher le résultat du test courant. Au total 8 ensembles
de résultats de test peuvent être stockés dans le test de câble LAN.
(b). Si la touche Mémoire est actionnée à nouveau, le résultat d'un Test de câble LAN
sera stocké. L'écran LCD affiche le résultat du test avec MR-2 puis disparaît pour
afficher le résultat du test courant..
(c). Appuyer plusieurs fois sur la touche Mémoire entraîne le stockage de 8
ensembles de mémoire dans l'unité. Ils sont affichés sous MR-1 à MR-8. Une fois
les 8 emplacements occupés, plus aucun résultat ne peut être stocké.
