RS PRO CT2690 - 音频输出 寻线模式

Cable Tester with Probe/简体中文
CH - 7

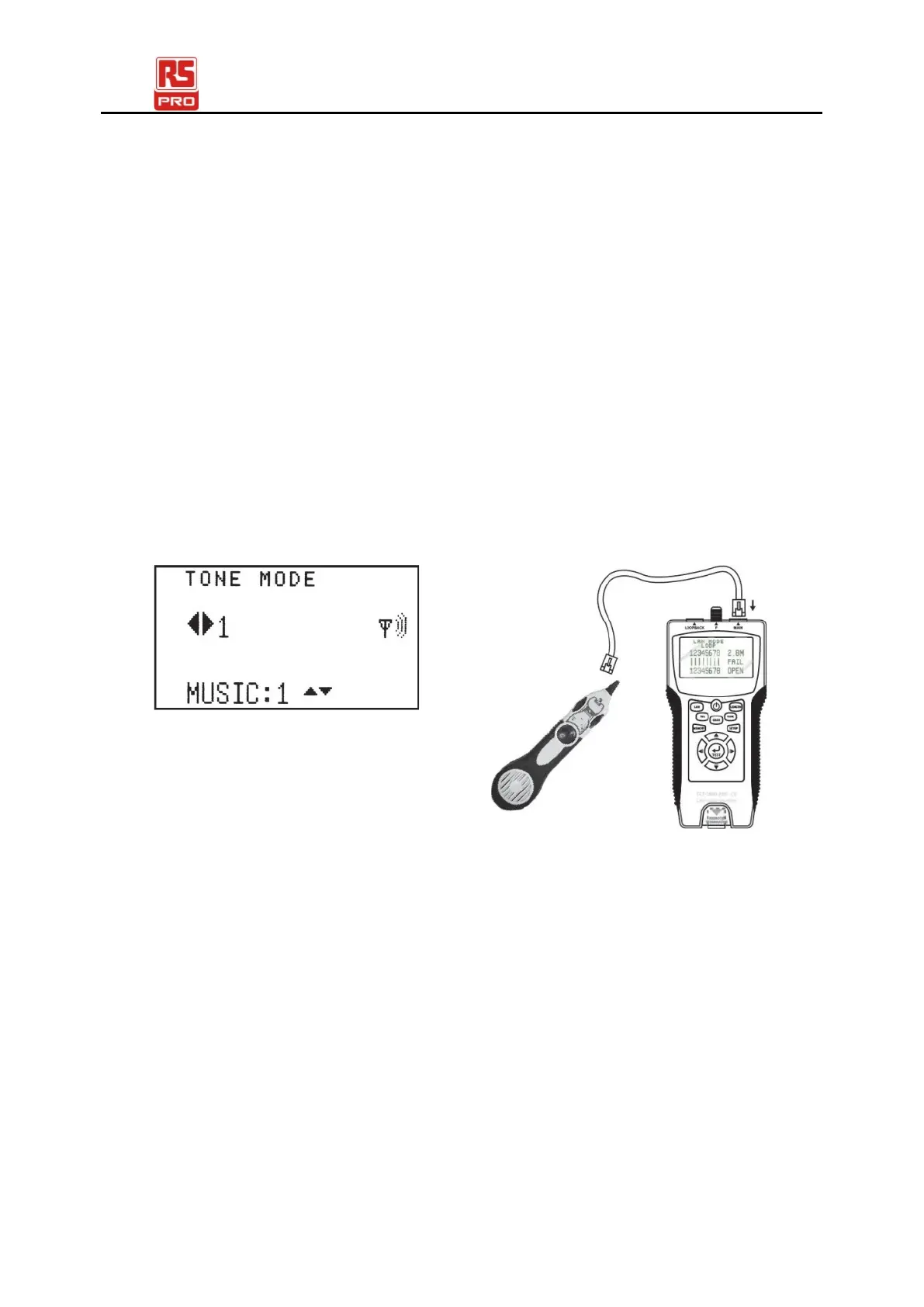

.音频输出 寻线模式:
. 连接方式:
. 类似 网路线 测试模式 连接方式 : 方式(2)
. 进行测试(功能说明)及(操作方法):
. 按压 (TONE)键,可进行该(音频输出 寻线功能).
. 按压 (LEFT)or(RIGHT)键 : 进行选择 音频的输出(导线对).
. 按压 (UP)or(DOWN)键 : 进行变换 音频的音色.
. 使用讯号侦测器(Probe)进行寻线
将按住讯号侦测器(Probe)的测试钮及靠近接触(RJ45 网路线)
沿着(RJ45 网路线), 并且调整讯号侦测器(Probe)的音量旋钮
聆听是否有 Tone 输出的音频,
以确定该(RJ45 网路线)内部导线没有断线的情形.
