RS PRO CT2690 - 操作方式; 网路线 测试模式

Cable Tester with Probe/简体中文
CH - 3

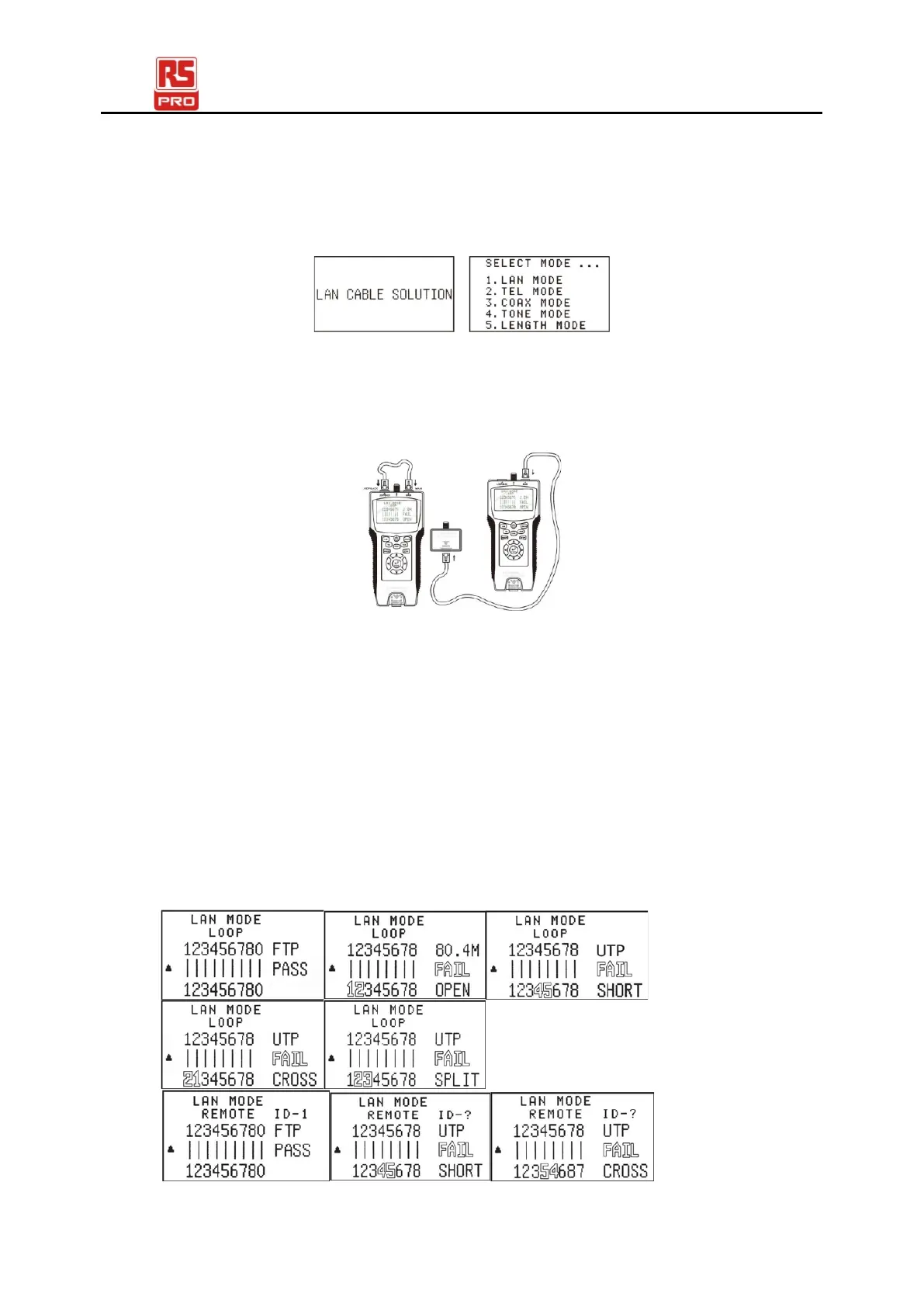

操作方式
:
●
系统开机
:
按壓(ON)鍵 進行系統開機, 開機後會(嗶)一聲, 然後進入開機畫面, 如下圖示…
网路线
测试模式
:
●
连接方式
:
方式(1) : 将 RJ45 网路线一端接主机(MAIN)的接口, 网路线的另一端接主机(LOOPBACK)的接口.
方式(2) : 将 RJ45 网路线一端接主机(MAIN)的接口, 网路线的另一端接子机(REMOTE)的接口.
●
进行测试
(
功能说明
)
及
(
操作方法
):
. 可分辨线状况: PASS, OPEN, SHORT, CROSS, SPLIT.
. 可分辨线种类: FTP, UTP.
. 当进行分辨线状况测试, 结果为(OPEN)时, 亦会显示出断线的距离.
. 按压 (LAN)或(TEST)键,可进行该(网路线 测试).
●
测试结果
图示说明
:
. 图文定义
FTP : 有外层包覆隔离 网路线; UTP : 无外层包覆隔离 网路线; 0 : 网路线之 隔离线.
LOOP : 网路线 测试模式 连接方式(1) ; REMOTE : 网路线 测试模式 连接方式(2)
. 测试结果, 请参考下列范例图示…
