Cable Tester with Probe / Italian
IT- 3
Risultato del test:
● Nota:
FTP: Schermato; UTP: Non schermato; 0: Schermato.
LOOP: Collegare il cavo LAN dal connettore MAIN al connettore LOOPBACK.
REMOTE: Collegare il cavo LAN dal connettore MAIN al connettore terminatore REMOTE.

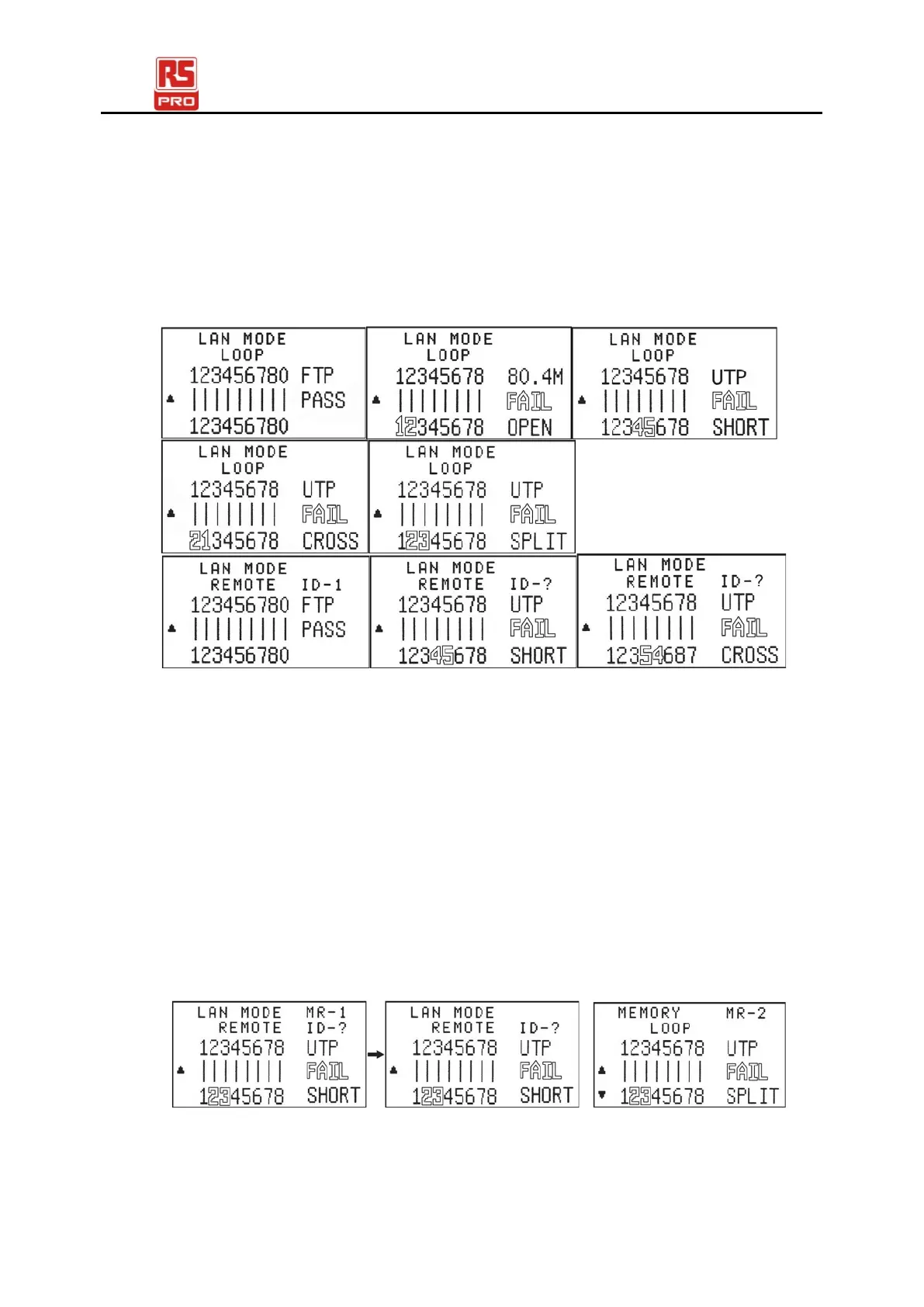

● Fare riferimento alle seguenti figure…
● Funzione Memoria in Modalità test del cavo LAN
● Memorizzare il risultato del test del cavo LAN con 8 set di memoria.
(a).Premendo il tasto Memoria è possibile memorizzare il risultato del test del
cavo LAN. Sullo schermo LCD viene visualizzato il risultato del test con
MR-1, quindi scompare il risultato del test attuale. Nel test del cavo LAN è
possibile memorizzare un totale di 8 set di risultati del test.
(b).Premendo di nuovo il tasto Memoria viene memorizzato il risultato del test
del cavo LAN. Sullo schermo LCD viene visualizzato il risultato del test
con MR-2, quindi scompare il risultato del test attuale.
(c).La pressione ripetuta del tasto Memoria causa la memorizzazione di 8 set
di memoria da parte dell’unità. Vengono visualizzati da MR-1 a MR-8. Una
volta completate le 8 posizione, non è possibile memorizzare altri risultati.
