Testergebnis:
● Hinweis :
FTP : Abgeschirmt ; UTP : Ungeschirmt ; 0 : Abgeschirmt
LOOP : Connect the LAN cable from MAIN connector to LOOPBACK connector
REMOTE : Connect the LAN cable from MAIN connector to remote terminator
connector.

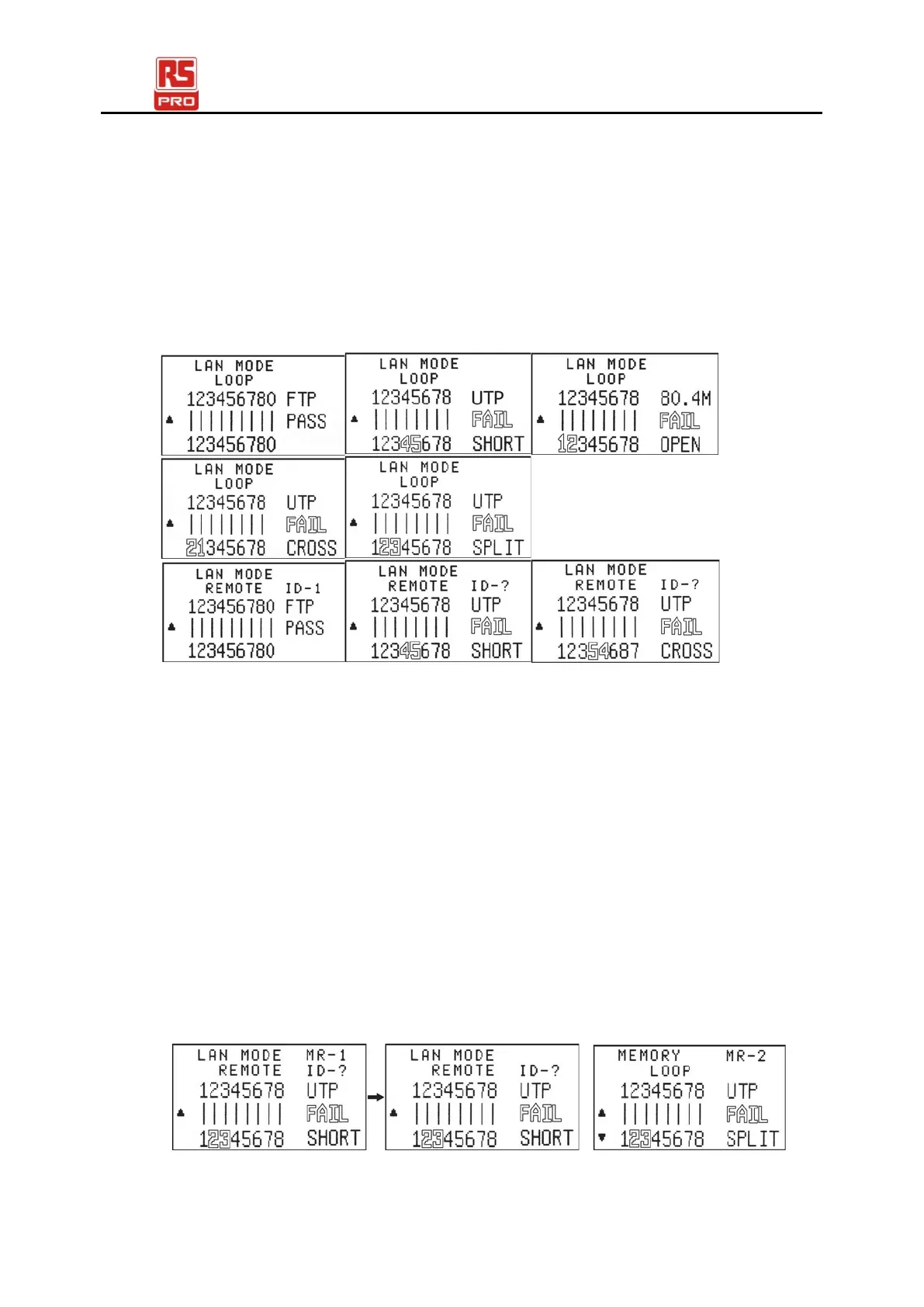

● Bitte beachten Sie die Abbildungen wie folgt…
● Speicherfunktion im LAN-Kabel-Testmodus
. Ergebnis des LAN-Kabeltests unter 8 Speicherständen speichern.
(a).Wenn die Speichertaste gedrückt wird, kann das Ergebnis des
LAN-Kabeltests gespeichert werden. Der LCD-Bildschirm zeigt das
Testergebnis mit MR-1, dann wird das Ergebnis des aktuellen Tests
ausgeblendet. Insgesamt können 8 Testergebnisse des LAN-Kabeltests
gespeichert werden.
(b).Wenn die Speichertaste erneut gedrückt wird, wird das Ergebnis eines
LAN-Kabeltests gespeichert. Der LCD-Bildschirm zeigt das Testergebnis mit
MR-2, dann wird das Ergebnis des aktuellen Tests ausgeblendet.
(c).Wiederholtes Drücken der Speichertaste führt dazu, dass das Gerät 8 Sätze
Speicher speichert. Diese werden als MR-1 bis MR-8 angezeigt. Sobald die
8 Positionen voll sind, können keine weiteren Ergebnisse gespeichert
werden.
