3050-8010
Einbau- und Betriebsanleitung
Installation and Operating instructions
Instructions de montage et de service
Regeltechnik Kornwestheim
GmbH
Max-Planck Straße 3
D-70806 Kornwestheim
Telefon +49 7154 / 13 14 - 0
Telefax +49 7154 / 13 14 - 31
Internet www.rtk.de
E-Mail info@rtk.de
- 7 -
5 Bedienung

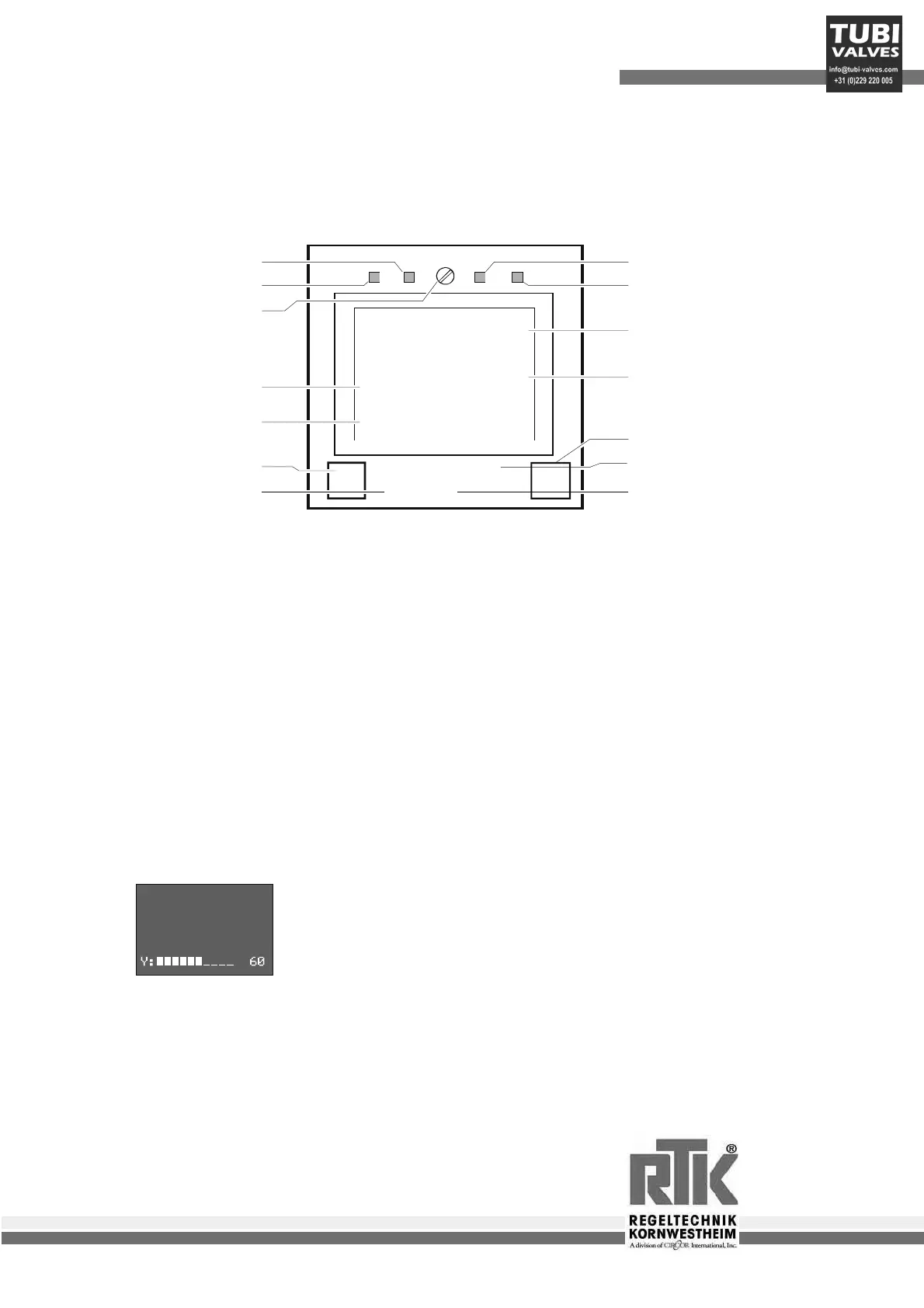

5.1 Frontansicht
Verriegelungsschraube: Sie verriegelt den Geräteeinschub im Gehäuse.
LED’s: zeigen die Zustände der Reglerausgänge Y1, Y2 und Alarme LIM1, LIM2
Anzeige 1: zeigt in der Bedien- und Parameter-Ebene den Istwert an,
in der Konfigurations-Ebene hingegen den Konfigurations-Code.
Anzeige 2: zeigt in der Bedien-Ebene im Automatikbetrieb den Sollwert und im
Handbetrieb den Stellwert an. Die Werte können mit den Pfeiltasten
direkt verstellt werden.
Text 1: zeigt den Kurzdialog oder die Einheit der Anzeige 2 an.
Text 2: nur RE3053 zeigt den Bargraph der Stellgröße an.
PC-Schnittstelle: PC-Anschluß für Konfigurieren, Parametrieren und Bedienen mit
dem Engineering-Tool
5.2 Zustandsanzeigen
60
FAIL
ÀC
160
Diese Meldung signalisiert einen Fühlerfehler.
Mögliche Ursache: Bruch oder Verpolung bei Thermoelement
Bruch oder Kurzschluß bei Pt100 und Ferngeber
Bruch bei 4..20mA und 2...10V Einheitssignal
Y:ûûûûûû____ 60
8.8.8.8
8.8.8.8
ÀC
Y:ûûûûûî 55 %
LED 2 z.B. Kühlen
LED 1 z.B. Heizen
Verriegelungsschraube
Text 1 z.B. physikal. Einheit
Text 2 z.B. Bargraph / Dialog
PC-Schnittstelle
Hand-/Automatik-Taste
LED 3 z.B. Alarm 1
LED 4 z.B. Alarm 2
Anzeige 1 z.B. Istwertanzeige
Anzeige 2 z.B. Sollwertanzeige
Wahl-Taste
Inkrement-Taste
Dekrement-Taste
H D
I
P
