Ryobi AP1305 - Page 56

22

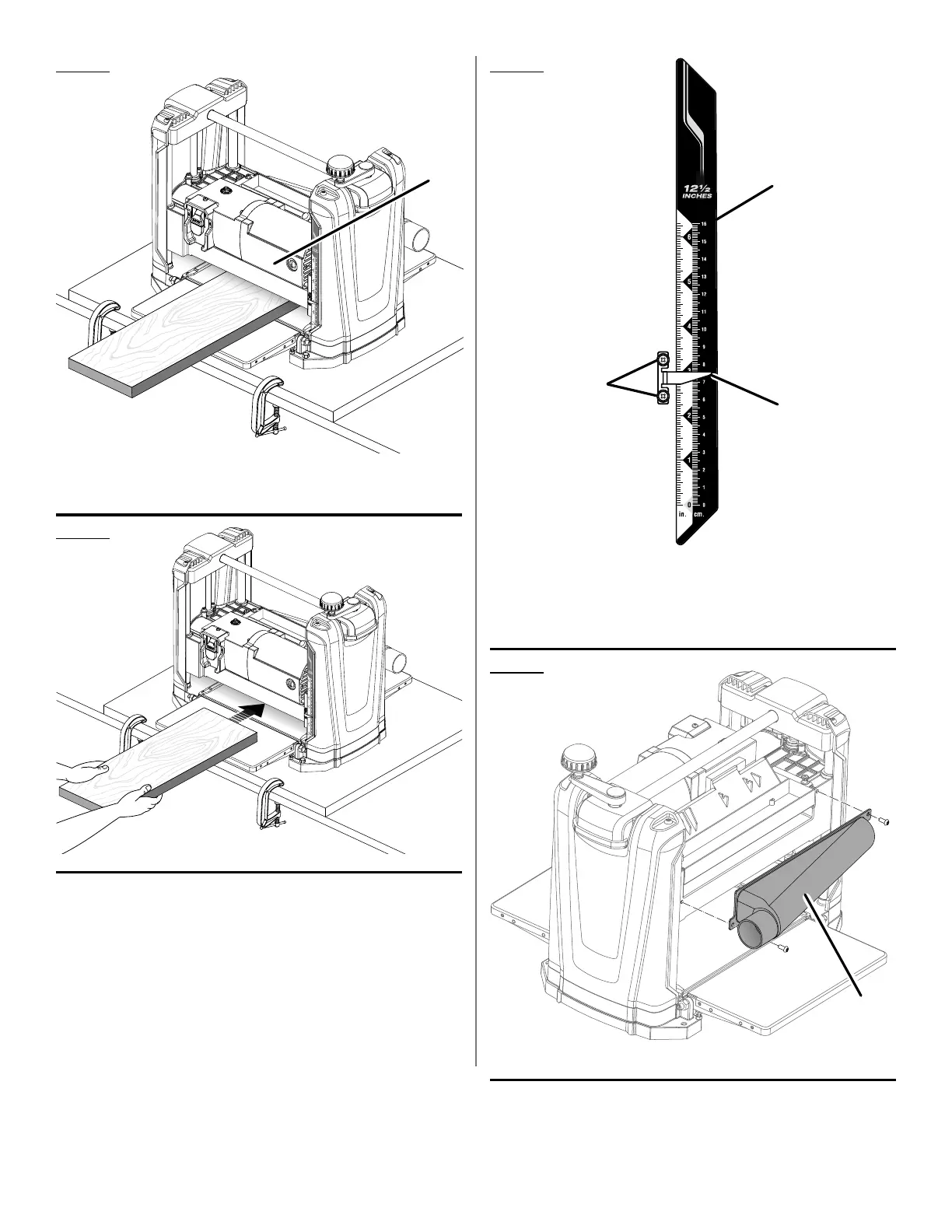

Fig. 13
Fig. 12
A
A - Cutterhead assembly (ensemble du porte-lames, tornillo de
mariposa)
Fig. 14
Fig. 15
A - Scale indicator screws (vis de l’indicateur d’échelle, tornillos del
indicador de la escala)
B - Thickness scale (échelle d’épaisseur, escala de espesor)
C - Scale indicator (indicateur d’échelle, indicador de la escala)
A
C
B
A - Dust chute (éjecteur de sciure, vertedero de aserrín)
A
