Ryobi BS903 - Page 47

17
A
b

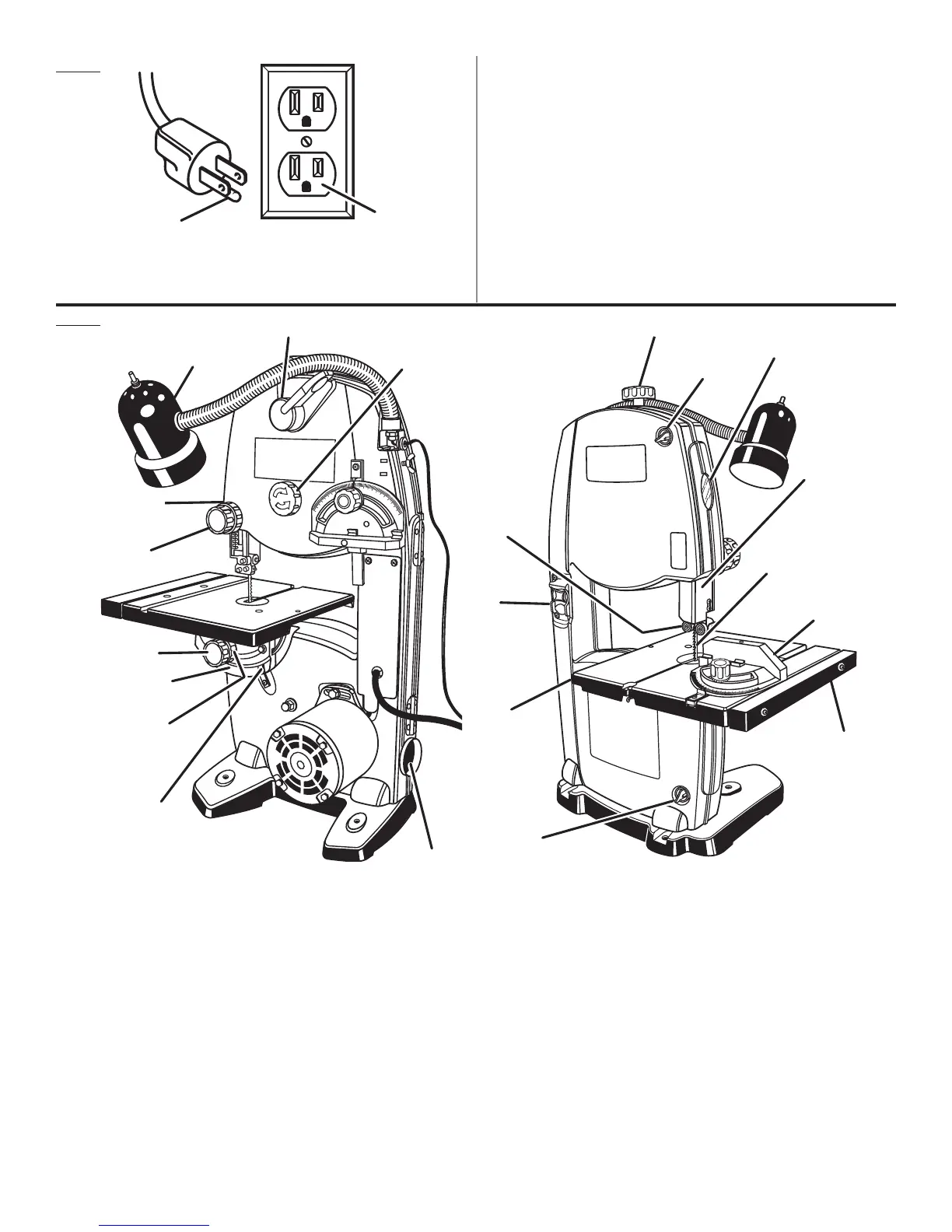

Fig. 2
Fig. 1
A - Grounding pin (broche de terre, punta de conexión a tierra)
B - 120 V grounded outlet (prise secteur 120 V mise à la terre,
toma de corriente con tierra, de 120 V)
A - Blade tension knob (bouton de réglage de la tension de la
lame, perilla de ajuste de la tension de la hoja)
B - Latch (loquet, pestillo)
C - Tracking view window (hublot de vérification du centrage,
mirilla de centrado)
D - Blade guard (protège-lame, protector de la hoja)
E - Saw blade (lame de scie, hoja de la sierra)
F - Miter gauge (guide d’onglet, guía de inglete)
G - Sliding table extension (rallonge coulissante de table, extensión
deslizable de la mesa)
H - Dust exhaust port (évacuation de sciure, orificio de escape del
polvo)
I - Scale indicator (indicateur d’échelle, indicador de la escala)
J - Angle adjustment knob (bouton de réglage de l’inclinaison,
perilla de ajuste del angulo)
K - Scale (échelle, escala)
L - Table lock knob (manette de verrouillage de la table, perilla de
bloqueo de la mesa)
M - Lock knob (bouton de verrouillage , palanca de bloqueo)
N - Blade guide adjustment knob (bouton de réglage de guide
lame, perilla de ajuste de la guia de la hoja)
O - Worklight (lampe, luz de trabajo)
P - Rapidset™ blade tension lever (levier de tension de lame
Rapidset™, palanca Rapidset™ de tensión de la hoja)
Q - Tracking knob (bouton de réglage du centrage, boton de
centrado)
R - Tracklock® blade guide (Tracklock® guide-lame, Tracklock®
guia de la hoja)
S - Switch and switch key (interrupteur et clé d’interrupteur,
interruptor y llave del interruptor)
T - Saw table (table de la scie, mesa de la sierra)
