18

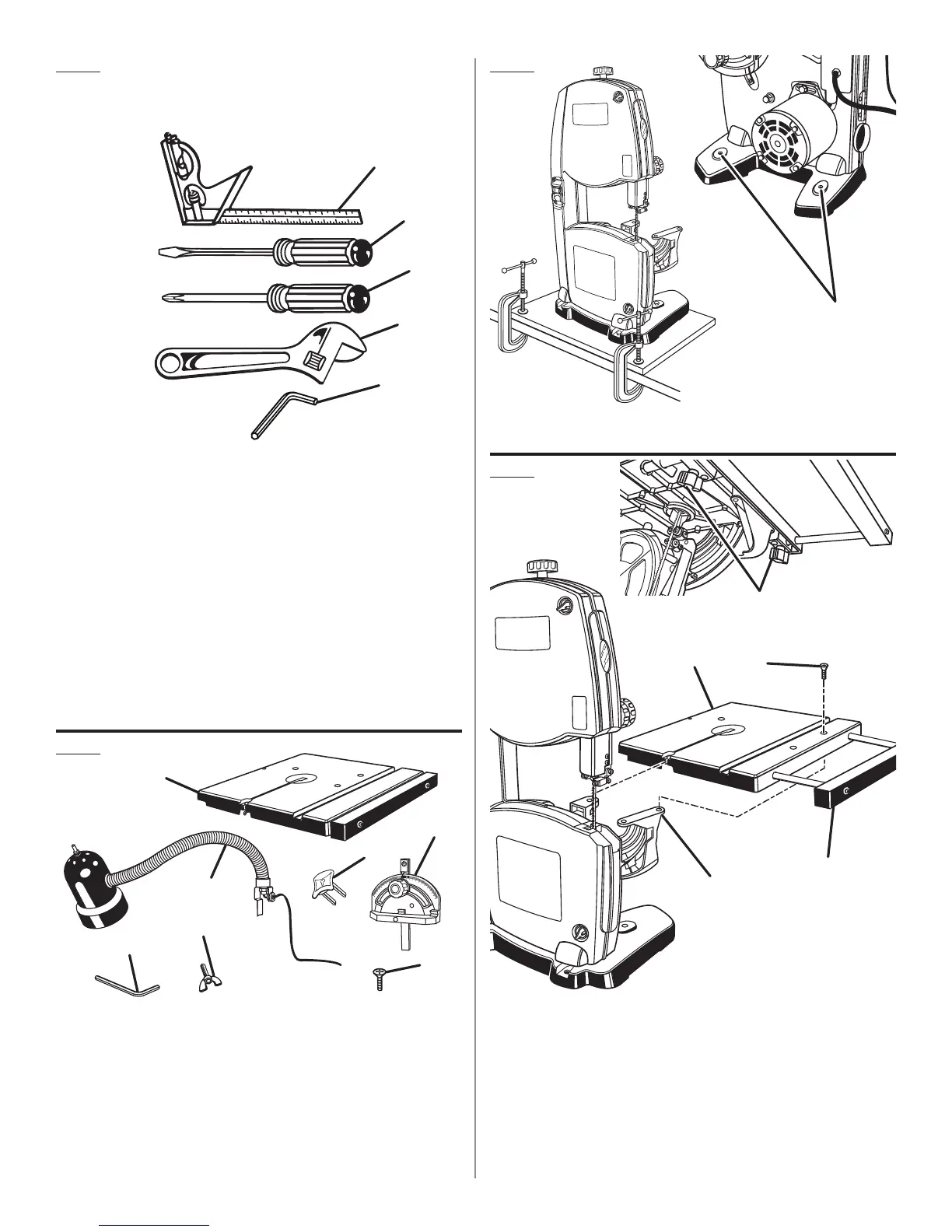

The following tools (not included) are needed for making adjustments
or installing the blade:
Les outils suivants (non fournis) sont nécessaires pour le réglage
et l’installation de la lame :
Se necesitan las siguientes herramientas (no vienen incluidas) para
efectuar ajustes o instalar la hoja:
tooLs Needed
outILs NécessAIres
HerrAMIeNtAs NecesArIAs
A - Small combination square (petit équerre combinée, escuadra
combinada pequeña)
B - Flathead screwdriver (tournevis à lame plate, destornillador de
punta plana)
C - Phillips screwdriver (tournevis cruciforme, destornillador
phillips)
D - Adjustable wrench (clé a molette, llave ajustable)
E - Hex key, 4 mm (clé hex., 4 mm, llave hex., 4 mm)
A
e
c
A
b
G
d
F
e
A
b
c
d
A - Saw table (table de la scie, mesa de la sierra)
B - Miter gauge (guide d’onglet, guía de inglete)
C - Flat head screw (3) [vis à tête plate (3), tornillo phillips (3)]
D - Switch key (clé de commutateur, llave del interruptor)
E - Worklight (lampe, luz de trabajo)
F - Wing screw (vis à oreilles, tornillo de mariposa)
G - Hex key, 2.5 mm (clé hexagonale de 2.5 mm, llave hex.
de 2.5 mm)
e
b
c
d
Fig. 4
Fig. 5
Fig. 6
Fig. 3
A - Holes in saw base (trous de la base de la scie, orificios de la
base de la sierra)
A - Table extension knobs (boutons de la rallonge, las perillas de
la extensión de la mesa)
B - Screw (vis, tornillo)
C - Sliding table extension (rallonge coulissante de table, extensión
deslizable de la mesa)
D - Saw table (table de la scie, mesa de la sierra)
E - Saw table bracket (support de la table, soporte de la mesa de
la sierra)
A
