17
A
b

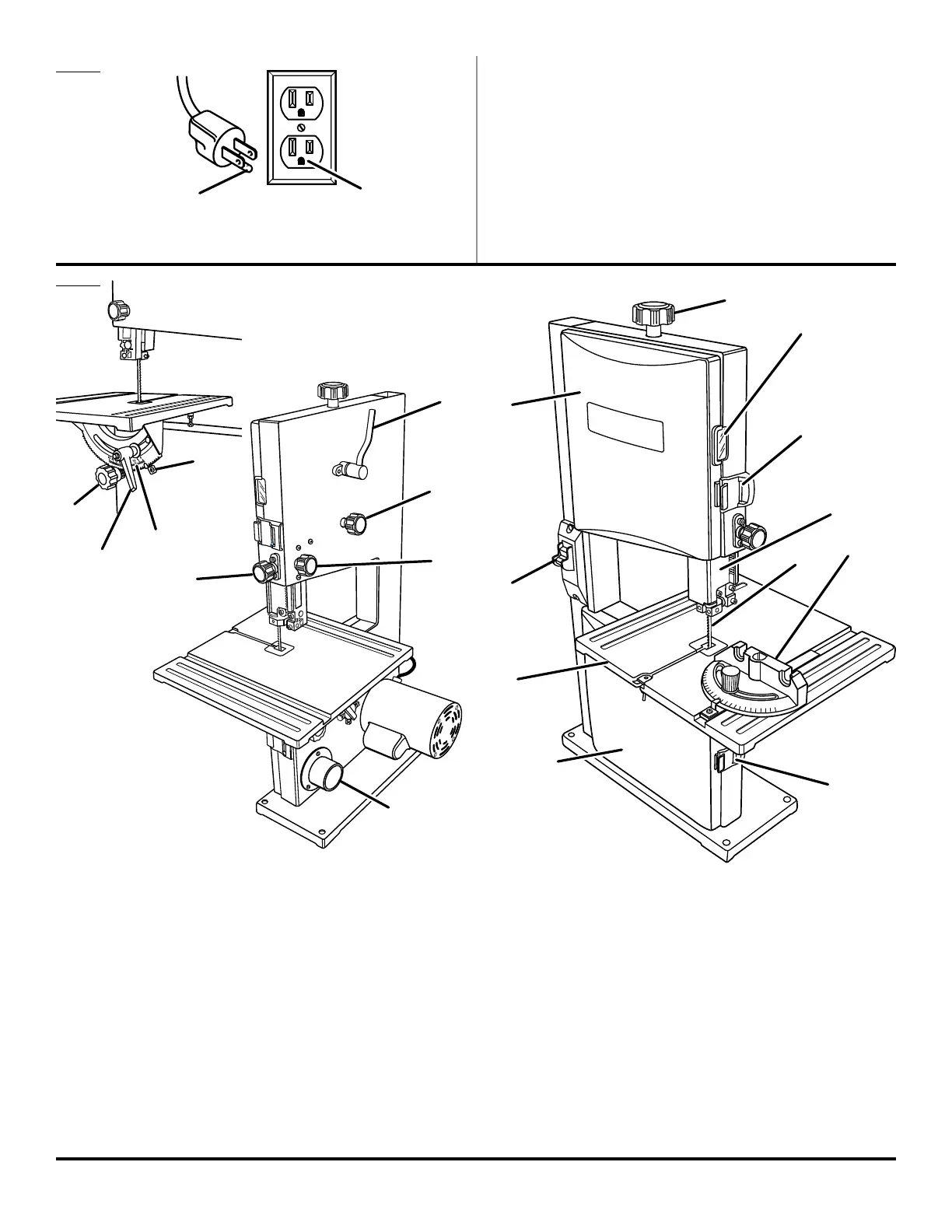

Fig. 2
Fig. 1
A - Grounding pin (broche de terre, punta de conexión a tierra)
B - 120 V grounded outlet (prise secteur 120 V mise à la terre,
toma de corriente con tierra, de 120 V)
A - Blade tension knob (bouton de réglage de la tension de la
lame, perilla de ajuste de la tension de la hoja)
B - Latch (loquet, pestillo)
C - Tracking view window (hublot de vérification du centrage,
mirilla de centrado)
D - Blade guard (protège-lame, protector de la hoja)
E - Saw blade (lame de scie, hoja de la sierra)
F - Miter gauge (guide d’onglet, guía de inglete)
G - Dust exhaust port (évacuation de sciure, orificio de escape del
polvo)
H - Scale indicator (indicateur d’échelle, indicador de la escala)
I - Angle adjustment knob (bouton de réglage de l’inclinaison,
perilla de ajuste del angulo)
J - Scale (échelle, escala)
K - Table lock lever (levier de verrouillage de table, palanca de
bloqueo de la mesa)
L - Lock knob (bouton de verrouillage , palanca de bloqueo)
M - Blade guide adjustment knob (bouton de réglage de guide
lame, perilla de ajuste de la guia de la hoja)
N - RAPID SET blade tension lever (levier de tension de lame
RAPID SET, palanca RAPID SET de tensión de la hoja)
O - Tracking knob (bouton de réglage du centrage, boton de
centrado)
P - Switch and switch key (interrupteur et clé d’interrupteur,
interruptor y llave del interruptor)
Q - Saw table (table de la scie, mesa de la sierra)
R - Front cover (couvercle avant, cubierta delantero)
e
G
H
A
b
b
c
D
F
I
J
K
L
M
N
O
P
Q
R
R
