7 — Français
ASSEMBLAGE
ASSEMBLAGE DE LA COLONNE DE DIRECTION

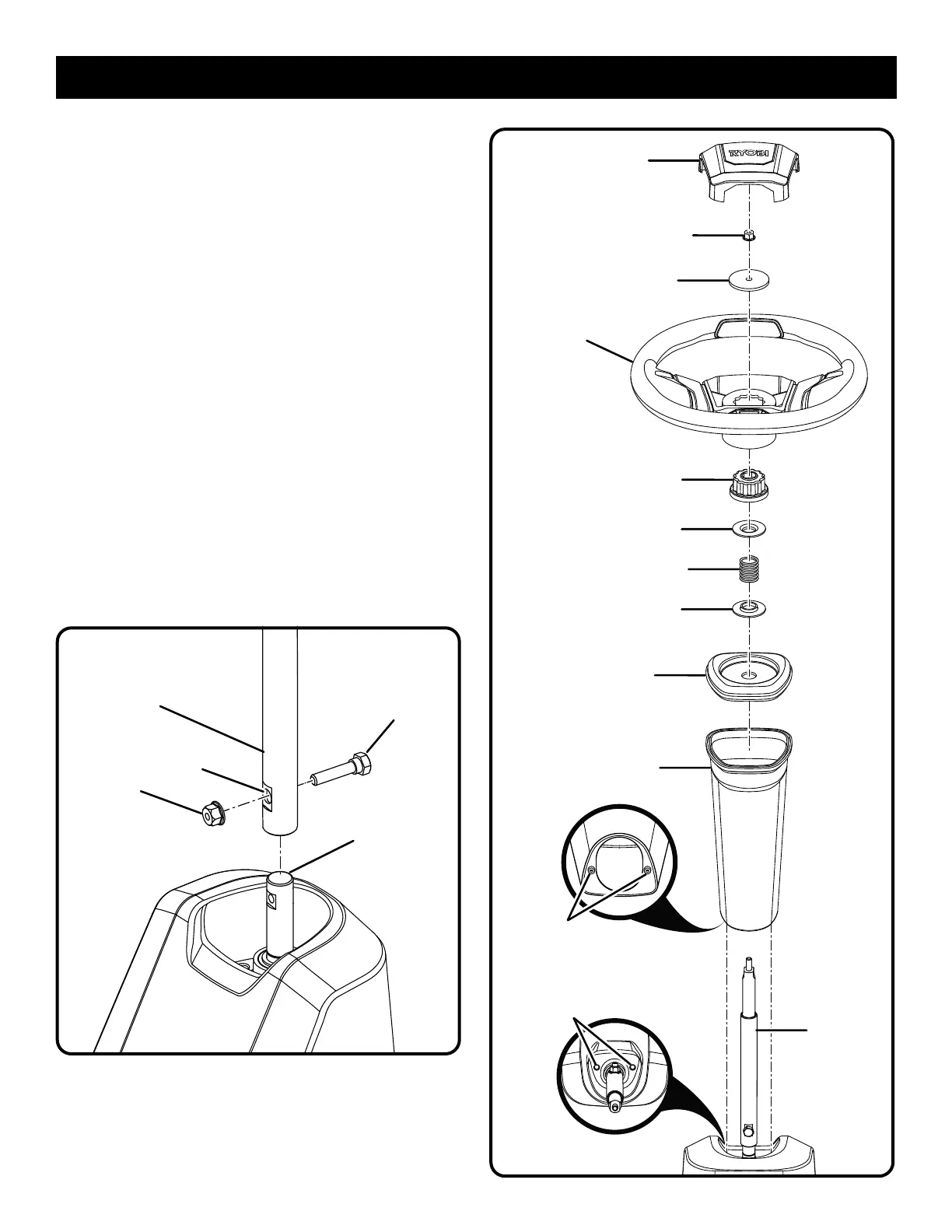

Voir les figures 3 et 4.
Installer l’arbre de direction supérieur au-dessus le arbre
de direction inférieur, tournant au besoin pour aligner les
trous de l’arbres.
Installerleboulonetécrouetserrerfermement.Appliquer
un couple de 8,1 Nm (6 pi-lb).
Insérerlacolonnededirectionsurl’arbre.Noterlestrois
languettes au bas de la colonne de direction qui doivent
s’insérer dans les trous dans l’ouverture et s’assurer que
la colonne de direction est correctement assise.
Installerlecouvercledelacolonnededirectiondemanière
à ce qu’il soit correctement assis. L’arbre de direction
supérieur ressortira par l’ouverture du couvercle.
Installerlarondelleàépaulement(épaulementverslehaut),
le ressort, la deuxième rondelle à épaulement (épaulement
vers le bas) et le moyeu du volant de direction sur l’arbre
de direction supérieur.
S’assurer que les roues de la tondeuse sont dirigées
complètement vers l’avant puis installer le volant de
direction sur le moyeu du volant.
Installerlarondelleplateetl’écroudebridepuisserrer
fermement. Appliquer un couple de 8,1 Nm (6 pi-lb).
Installerlecouvercleduvolantdedirection.
VOLANT DE
DIRECTION
COUVERCLE DU
VOLANT DE DIRECTION
Fig. 4
ARBRE
COLONNE DE DIRECTION
RONDELLE PLATE
ÉCROU DE BRIDE
MOYEU DU VOLANT
DE DIRECTION
RESSORT
RONDELLE À ÉPAULEMENT
(DIRIGÉ VERS LE BAS)
COUVERCLE DE
COLONNE DE
DIRECTION
RONDELLE À ÉPAULEMENT
(DIRIGÉ VERS LE HAUT)
TROUS
LANGUETTES
ARBRE DE DIRECTION
SUPÉRIEUR
ARBRE DE
DIRECTION
INFÉRIEUR
BOULON
Fig. 3
TROU EN
ARBRE
ÉCROU
