IT | 121STOUCH v2019.1
12.4. FUNZIONAMENTO A PRESSIONE COSTANTE IMPOSTATA TRAMITE
IL PANNELLO DI CONTROLLO E/O IL COMPUTER CON MODBUS
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS

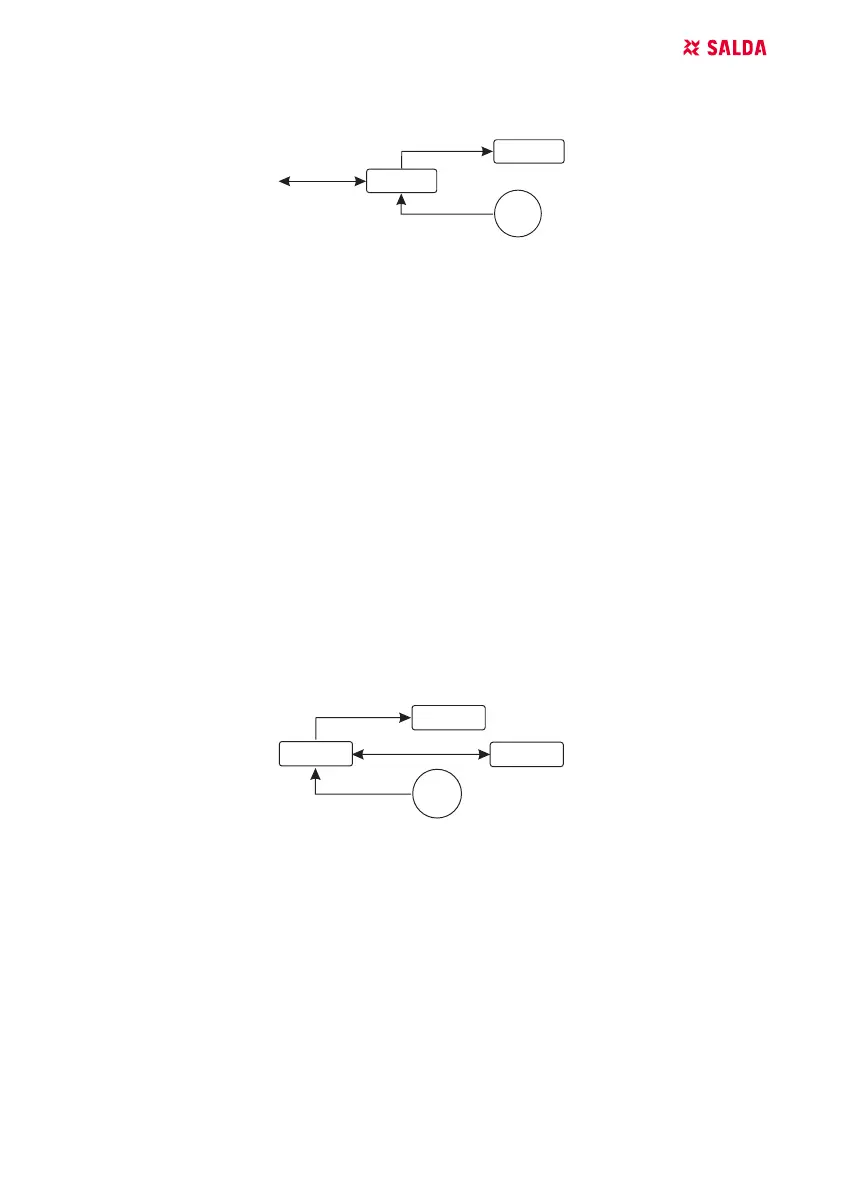

RC - pannello (master); PS - sensore di pressione; FAN - ventilatore
Tramite la connessione diretta tra i ventilatori 0..10 VCC, il trasmettitore di pressione 0..10 VCC
e il pannello di controllo si può mantenere la pressione desiderata. I parametri del comando e del
sensore di pressione possono essere modicati tramite il pannello di controllo. Usando il pannel-
lo di controllo come dispositivo secondario (in questa modalità infatti l’unità ventilante non viene
comandata dal pannello, ma dal sensore di pressione ed il pannello serve soltanto per impostare
i parametri di funzionamento), si possono regolare tutti i parametri ed osservare le indicazioni del
sensore di pressione.
Per comandare l’unità in base alla pressione, nel menu di servizio indicare i seguenti parametri:
• F.01 - 2
• F.14 – 1
• F.15 e F.16 – in base ai parametri del trasmettitore di pressione
• F.11, F.12 e F.13 – (PID coe󰀩cienti di controllo). Se la pressione viene mantenuta in modo non
corretto, questi parametri possono essere modicati.
• F.0 – F.10 – indicare le velocità sse Pa.
F.43 – 1 – uscita 0..10 VCC attivata.
12.5. FUNZIONAMENTO IN BASE AL TASSO DI CO
2
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - pannello (master); AHU - AHU (slave); PS - sensore di pressione; FAN - ventilatore
Usando questo pannello di controllo ed un sensore di CO
2
, si può controllare il livello dell’anidride
carbonica nel locale trattato. Collegare il sensore CO
2
0..10VCC al pannello di controllo e congura-
re il pannello stesso. Nel menù di servizio al punto F.14 digitare 2, invece i punti F.15 e F.16 devono
essere impostati in base alle caratteristiche del sensore.
Dopo aver collegato il sensore di CO
2
ed aver impostato i parametri richiesti nel menu di servizio,
aprire il menu dell’utente e impostare il livello di CO
2
desiderato (P.05) e la di󰀨erenza ammessa in
base al limite impostato (P.05). Una volta superata la di󰀨erenza ammessa, il pannello di controllo
avvia automaticamente i ventilatori a velocità massima (4), sullo schermo digitale appare la scritta
„CO2“. Una volta raggiunto il livello di CO
2
impostato (P.05), il pannello di controllo torna allo stato
precedente.
NOTA: i sensori di qualità dell’aria ed il pannello di controllo (quando ventilatori vengono coman-
