Salda Stouch - Informazioni Per Lutente

IT | 115STOUCH v2019.1

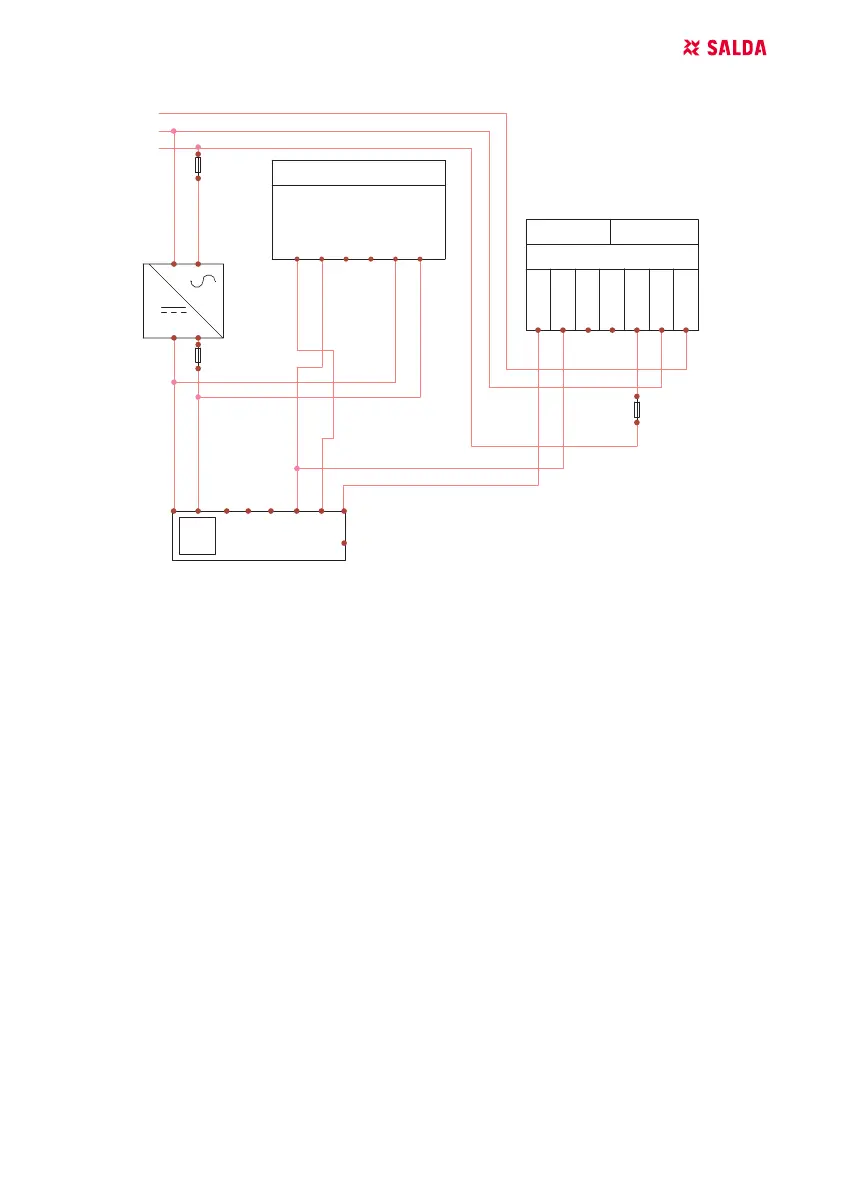

5.2. STOUCH COLLEGATO AD UNITÀ DI TIPO EKO
-M1
2,5kW/4A
2970min-1
PE
N
L
+10V
T acho
GND
0-10V/PWM
-F
-F
-F
-STouc h
CON1
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7-0-10VDC IN
8 - 0 - 10VDC OUT
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 4
N
L
PE
-G
230VAC_24VDC
NOTA: l’alimentatore, dispositivi di sicurezza e altri componenti necessari per l’installazione non
vengono forniti insieme al pannello di controllo.
6. INFORMAZIONI PER L’UTENTE
• Il pannello di controllo è dotato di un menu dell’utente che permette di impostare con facilità i
parametri del tono di tastiera, della temperatura, della modalità di standby e del livello di CO
2
.
• Pulsante rapido per la velocità massima.
• Visualizzazione numerica della temperatura impostata e della temperatura dell’aria immessa.
• Indicazione della velocità scelta mediante LED.
• Visualizzazione degli allarmi attivi alfanumerica: A.01, A.02, etc.
• Modalità standby del pannello di controllo per risparmio energia.
• Blocco del tasto dello spegnimento del sistema di ventilazione.
• „Protezione bambini“ – blocco del pannello di controllo.
