Salda Stouch - Informations Utilisateur

FR | 71STOUCH v2019.1

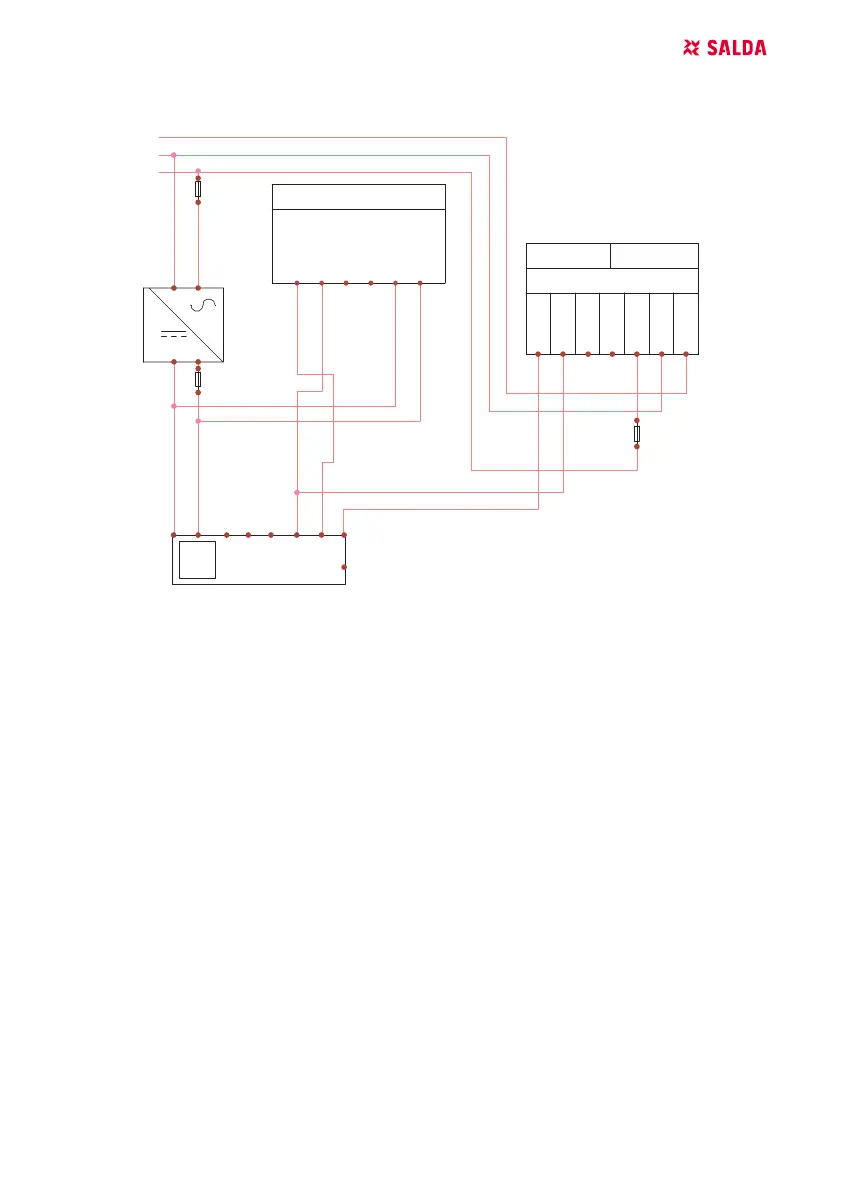

5.2. LORSQUE LE BOÎTIER EST UTILISÉ AVEC LES VENTILATEURS
DE LA GAMME EKO
-M1
2,5kW/4A
2970min-1
PE
N
L
+10V
T acho
GND
0-10V/PWM
-F
-F
-F
-STouc h
CON1
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7-0-10VDC IN
8 - 0 - 10VDC OUT
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 4
N
L
PE
-G
230VAC_24VDC
REMARQUE: source d›alimentation, éléments de sécurité ou autres composants utiles pour l›ins-
tallation non fournis.
6. INFORMATIONS UTILISATEUR
• Le menu « utilisateur » du boîtier est conçu pour le réglage facile des paramètres de la tempéra-
ture, du régime de veille et du niveau de CO
2
.
• Touche rapide d’activation de la vitesse maximale.
• A󰀩chage des valeurs (en chi󰀨res) de la température de consigne et de celle de l’air sou󰀪é.
• Indication LED de la vitesse choisie.
• A󰀩chage des pannes actives par symboles A.01, A.02 et indications LED.
• Régime de veille du boîtier (économie de l’énergie).
• Fonction de condamnation de l’arrêt du système de ventilation disponible.
• « Sécurité enfants » - verrouillage du boîtier.
