70 | FR STOUCH v2019.1
1.Source d’alimentation 24 V AC/DC, 100 mA
2. Source d’alimentation 24 V AC/DC
3. GND
4. RS485 B (Modbus)
5. RS485 A (Modbus)
6. GND
7. Entrée 0 - 10 VDC (pour la sonde de CO
2
ou le capteur de pression). La sonde est alimentée
depuis une source d’alimentation distincte.
8. Sortie 0 - 10 VDC (pour la commande 0..10 VDC du ventilateur)
REMARQUE: lorsqu’on utilise un boîtier avec un transmetteur de qualité d’air (dont les
GND de sortie d’alimentation et analogique ne sont pas électriquement séparés), il est
obligatoire d’utiliser la tension constante (DC) pour leur alimentation.
5. RECOMMANDATIONS POUR LA CONNEXION DU BOÎTIER AUX
DISPOSITIFS

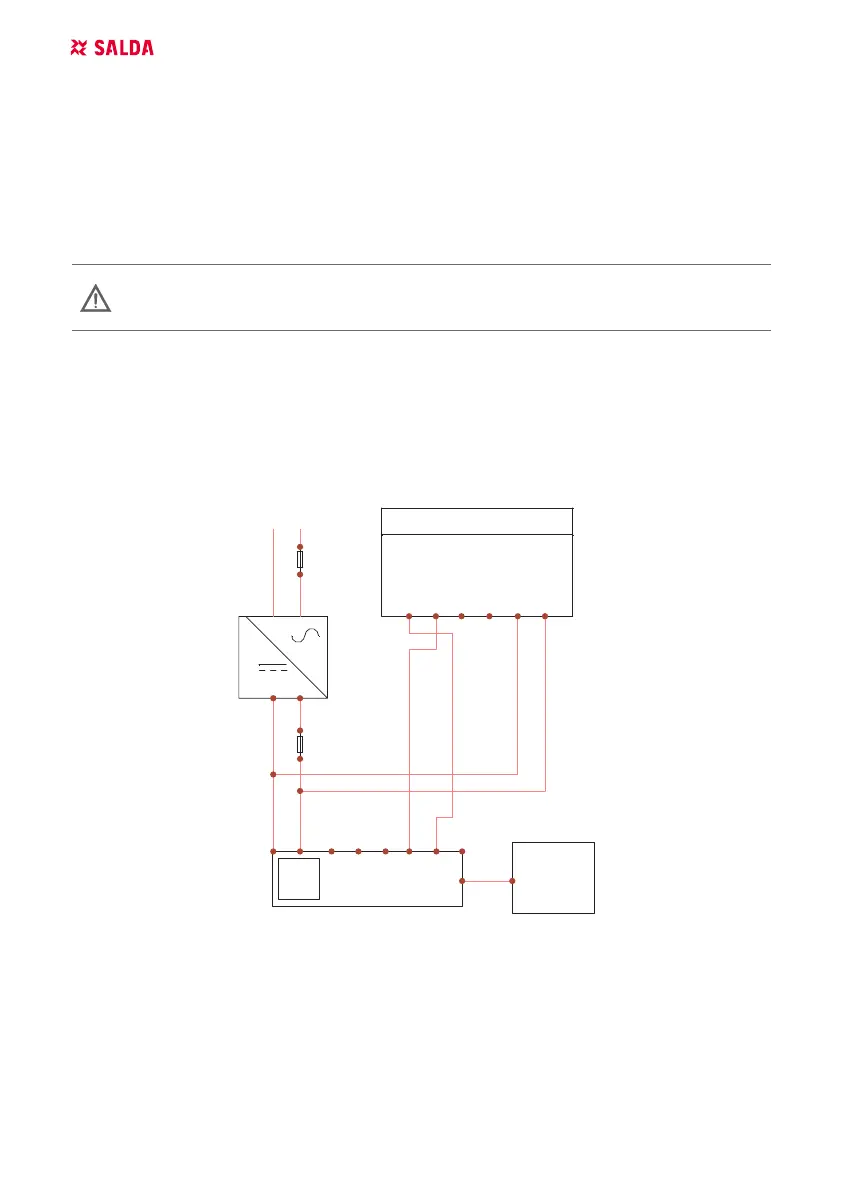

5.1. LORSQUE LE BOÎTIER EST UTILISÉ AVEC UN DISPOSITIF DE
VENTILATION AVEC UNE RÉGULATION INTÉGRÉE
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 2
-S Touch
CON1
-F
-F
AHU
RS485_
2
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
F - fusible
G - tension constante
(DC) source d’alimentation
M1 - ventilateurs de la gamme EKO
