114 | IT STOUCH v2019.1
5. RS485 A (Modbus)
6. GND
7. Ingresso 0-10 VCC
8. Uscita 0-10 VCC
1.NOTA: Se i pannelli di controllo vengono comandati mediante un sensore di qualità
dell’aria in cui la linea di alimentazione e di uscita analogica non sono elettricamente se-
parate), questi andranno alimentati mediante corrente continua (CC).
NOTA: L’alimentatore deve essere scelto a seconda della corrente utilizzata per il pannel-
lo di controllo e per il sensore di qualità dell’aria. L’alimentatore non viene fornito insieme
al pannello di controllo.
5. MODALITÀ DI COLLEGAMENTO DEL PANNELLO REMOTO STOUCH
AI DIVERSI TIPI DI UNITÀ

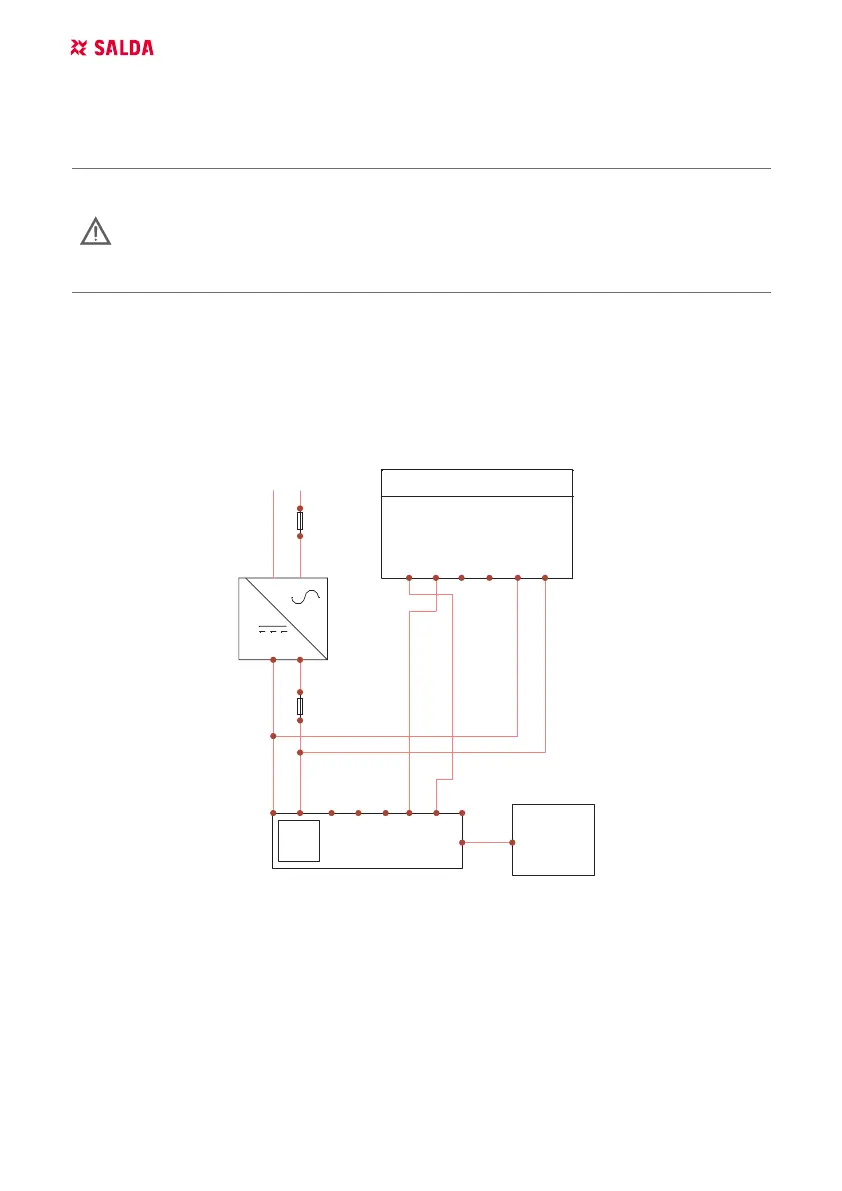

5.1. PANNELLO STOUCH CON COLLEGAMENTO SPECIALE PER
L’UTILIZZO DI UN SENSORE ESTERNO DI CO
2
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 2
-S Touch
CON1
-F
-F
AHU
RS485_
2
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
F - Alimentatore con fusibile
G - Alimentatore con corrente continua (CC)
M1 - ventilatori tipo EKO (EC)
