IT | 113STOUCH v2019.1
1
4

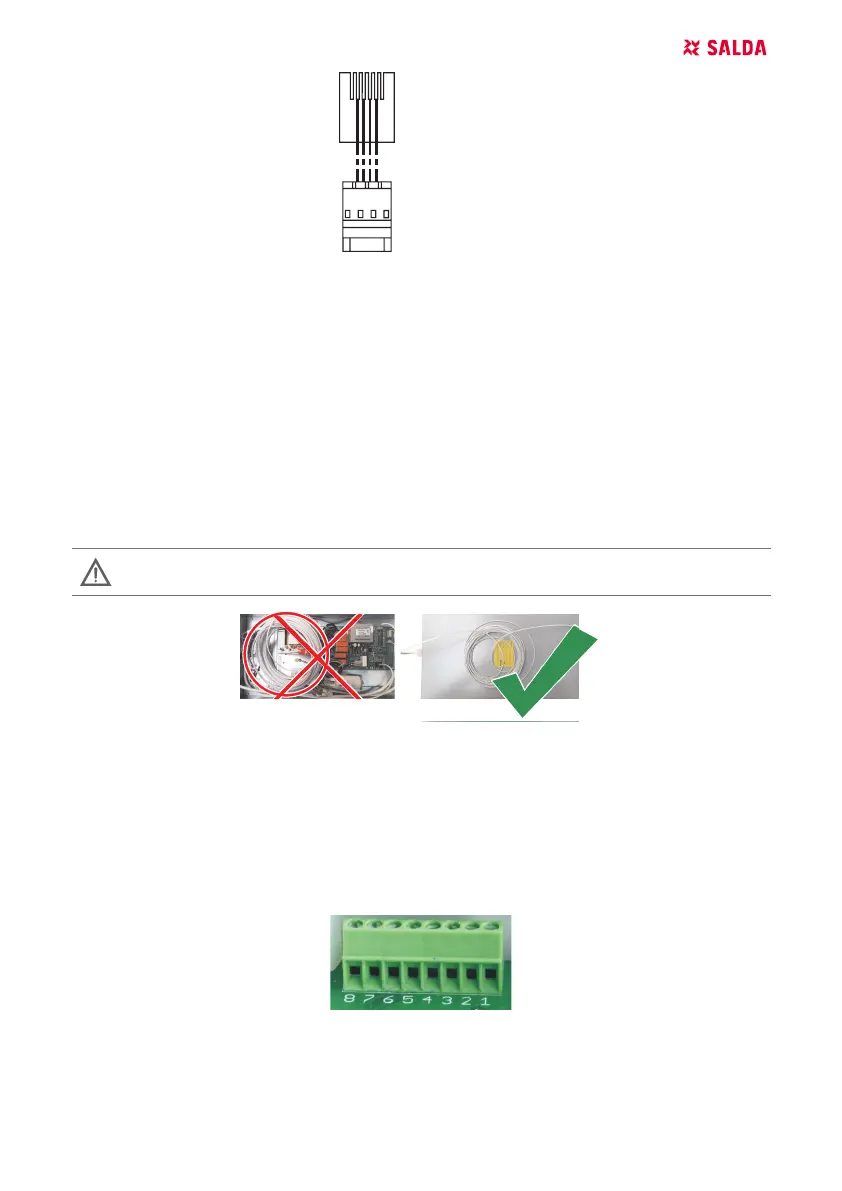

1 2 3 4
PIN1 - +24V
PIN2 - B+
PIN3 -A-
PIN4 - COM
PIN1 - +24V
PIN2 - B+
PIN3 -A-
PIN4 - COM
2.2 - collegamento speciale (vedere il paragrafo “connessione a 8 contatti”).
3. Posizionare il coperchio sulla parete all’altezza desiderata e segnare i punti di perforazione (Fig
3.4.);
4. Nei punti contrassegnati fare i fori da 5 mm per i tasselli.
5. Mettere i tasselli da 5 mm nei fori.
NOTA: Possono essere utilizzati sia tasselli plastici che metallici forniti (Fig. 5).
6. Avvitare il coperchio alla parete con le viti forniti 2,9 x 16 DIN7981C (Fig. 6).
7. Se l’uscita del cavo è prevista su un lato del pannello (come mostrato in gura 7), usare un taglie-
rino per incidere il lato desiderato.
8. Collegare i cavi, precedentemente passati nel corrugato, al pannello di comando. Unire il pannel-
lo al suo coperchio, ssato a muro, con una leggera pressione (gura 8).
NON lasciare la parte del cavo di connessione eccedente all’interno dell’unità.
4. CONNESSIONE A 8 CONTATTI
Il collegamento elettrico può essere eseguito soltanto da personale qualicato, in conformità ai
requisiti delle norme di sicurezza e delle norme di installazione degli impianti elettrici internazionali
e nazionali vigenti.
Questo tipo di connessione viene usato nel caso in cui non sia possibile eseguire il collegamento
standard.
1.Fonte di alimentazione 24 V CA/CC,100 mA (la polarità non è rilevante)
2. Fonte di alimentazione 24 V CA/CC
3. GND
4. RS485 B (Modbus)
