112 | IT STOUCH v2019.1

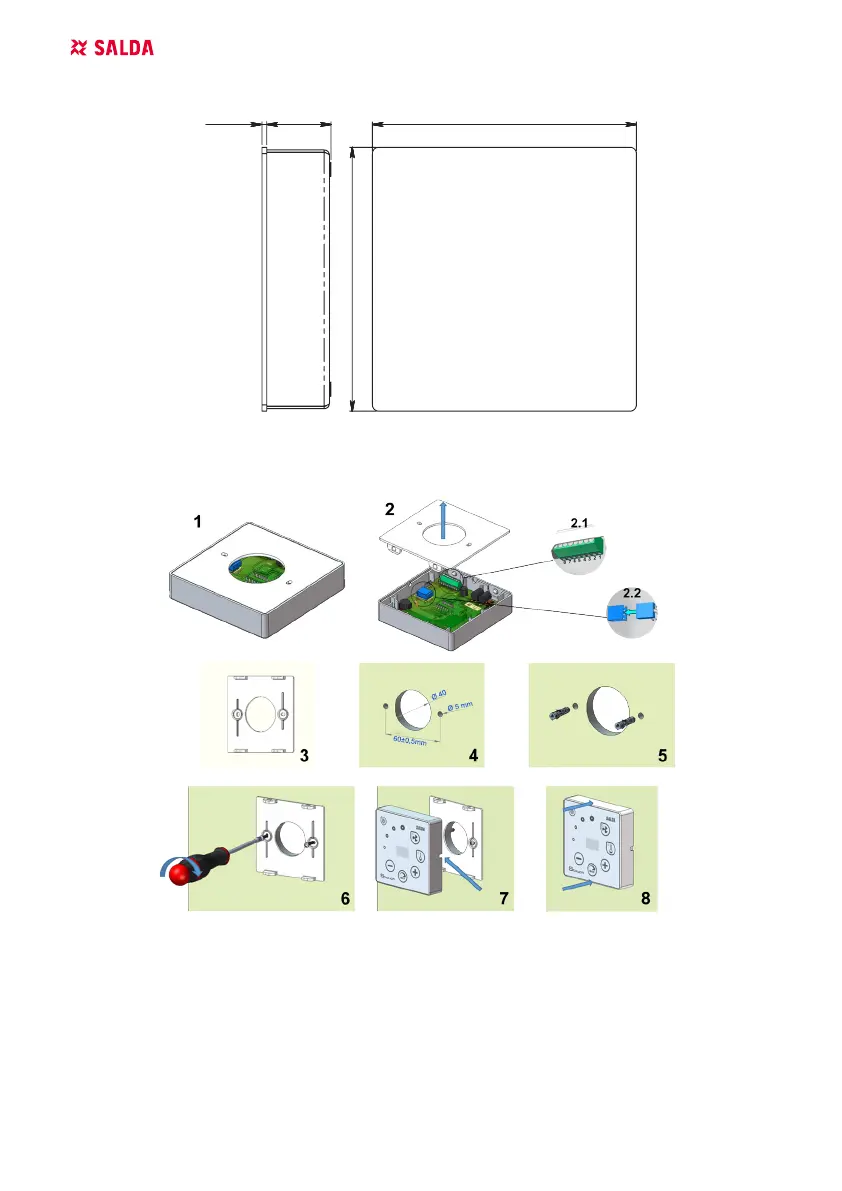

2. DIMENSIONI
84 mm20,5 mm1,5 mm
84 mm
3. MONTAGGIO
60±0,5mm
Ø 40
Ø 5 mm
60±0,5mm
Ø 40
Ø 5 mm
60±0,5mm
Ø 40
Ø 5 mm
Predisporre un corrugato Dn. 25 dalla macchina no al punto dove si è deciso di installare il pannello
di comando.
1. Separare il coperchio dal pannello come mostrato in Fig. 2, 2;
2. Collegare il cavo al pannello, esistono 2 modalità di collegamento .
2.1- collegamento standard;
