4. RS485 B (Modbus)
5. RS485 A (Modbus)
6. GND
7. 0-10 VDC pievade (izmanto spiediena vai CO
2
sensoram). Sensoru darbina no atsevišķa elek-
tropadeves avota.
8. 0-10 VDC izvade (izmanto 0..10 VDC ventilatora vadībai).
1. PIEZĪME: Kad tālvadības kontrollerus izmanto ar gaisa kvalitātes pārveidotāju (baroša-
nas avota un analogā izvade, kura GND nav elektriski atdalīts), elektropadevei jāizmanto
pastāvīgs spriegums (DC).
2. PIEZĪME: Elektropadeves avots jāizvēlas atbilstoši izmantotajai tālvadības kontrollera
un gaisa kvalitātes pārveidotāja strāvai. Elektropadeves avots ar tālvadības kontrolleri
netiek piegādāts.
5. IETEIKUMI PAR TĀLVADĪBAS KONTROLLERA PIESLĒGŠANU CITĀM
IERĪCĒM
5.1. KAD VADĪBAS PANELI IZMANTO GAISA APSTRĀDES IEKĀRTAS
AR INTEGRĒTO AUTOMĀTIKU VADĪBAI

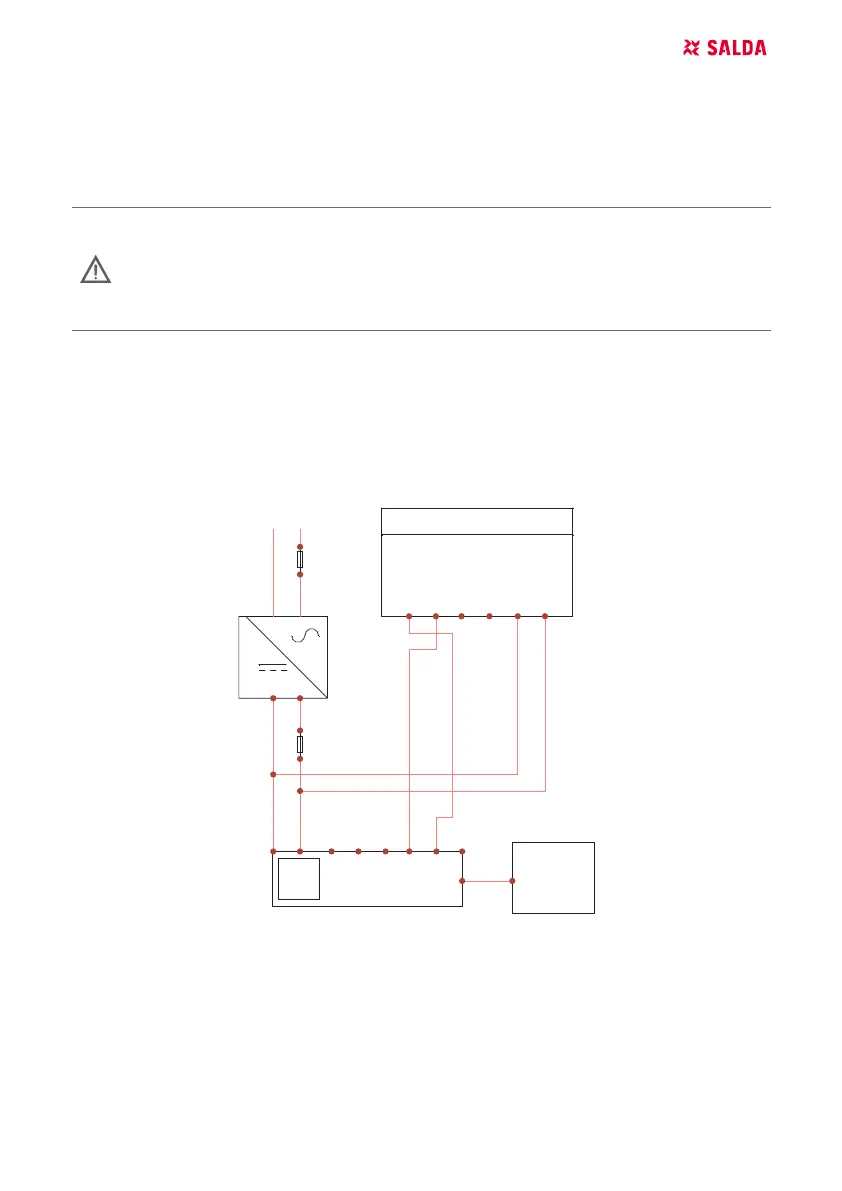

Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 2
-S Touch
CON1
-F
-F
AHU
RS485_
2
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
F - Drošinātājs
G - nemainīgs spriegums
(DC) Elektropadeve
M1 - EKO ventilatori
