SE | 159STOUCH v2019.1
4. RS485 B (Modbus)
5. RS485 A (Modbus)
6. GND
7. 0-10 VDC inmatning (används för tryck eller CO
2
sensor). Sensorn drivs från en separat strömkäl-
la.
8. 0-10 VDC-utgång (används för styrning av 0..10 VDC-äktar).
1. ANTECKNING: När fjärrkontrollerna används med luftkvalitetsomvandlare (ström-
försörjning och analog utgång GND av häxa är inte elektriskt separerade), måste konstant
spänning (DC) användas för strömförsörjning.
2. ANTECKNING: Strömkällan måste väljas enligt de använda strömmarna på fjärrkontro-
llen och luftkvalitetsomvandlaren. Strömkällan levereras inte med fjärrkontrollen.
5. REKOMMENDATIONER FÖR ANSLUTNING AV FJÄRRKONTROLLEN
TILL ANDRA ENHETAR

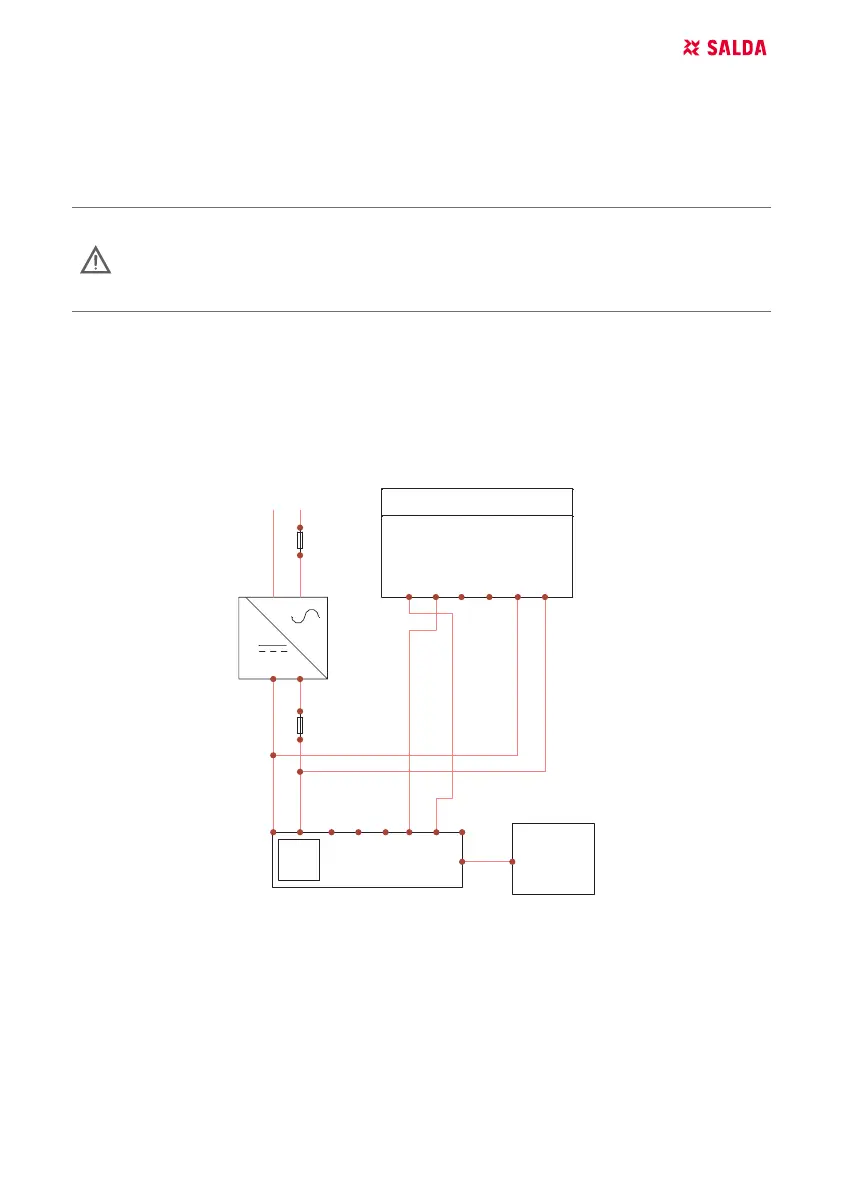

5.1. NÄR MANÖVERPANELEN ANVÄNDS MED AGGREGAT MED INTE-
GRERAD AUTOMATIK
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 2
-S Touch
CON1
-F
-F
AHU
RS485_
2
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
F - Säkring
G - M1-EKO-äktar med konstant spänning (DC)
