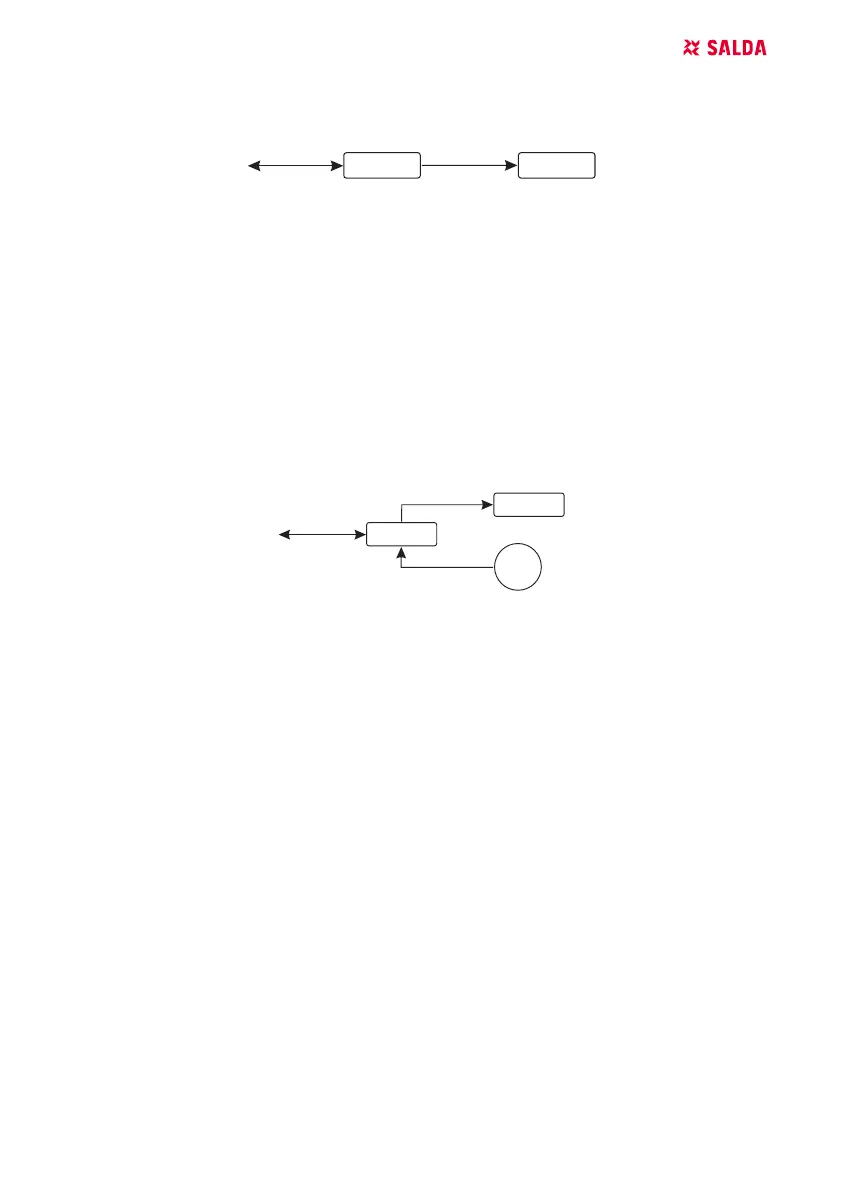

12.3. FLÄKTSTYRNING NÄR HASTIGHETEN STÄLLS IN MED KONTRO-
LLER OCH/ELLER DATOR VIA MODBUS
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - controller (master); FAN - FLÄKT
Med denna fjärrkontroll och CO
2
FLÄKT-sändare är det möjligt att minska koldioxidutrymmet Nivå.
Denna styrenhet gör det möjligt att styra både enheten och 0..10 VDC-äkten. På servicemenyn
väljer du önskad hastighetsreglering (F.01). Om kontroll baserat på förinställda hastigheter väljs
väljer du dem i menyalternativ F.03, F.04, F.05, F.06.
ANTECKNING: Luftkvalitetsomvandlarna och fjärrkontrollen (när äkten är styrd) måste drivas
från en separat strömkälla. Den levereras inte med fjärrkontrollen.
12.4. TRYCKREGLERING NÄR VALD MED STYRENHET OCH / ELLER
DATOR VIA MODBUS
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - controller (master); PS - presure sensor; FAN - FLÄKT
Önskat tryck kan upprätthållas genom att ansluta 0..10 VDC-äkt och 0..10 VDC-tryckkonvertera-
re direkt till regulatorn. Kontroll- och trycksensorparametrar kan ändras i kontroller. När styrenheten
används som Modbus-slavenhet (luftbehandlingsenheten styrs inte av denna princip), det tillåter
kontroll av alla parametrar och övervakning av tryckgivarens avläsningar.
För tryckbaserad kontroll, välj följande parametrar i servicemenyn:
• F.01 - 2
• F.14 - 1
• F.15 och F.16 – aserat på tryckkonverteringsparametrar
• F.11, F.12 och F.13 (PID-kontrollförhållanden). Om trycket upprätthålls felaktigt kan dessa para-
metrar justeras.
• F.0 - F.10 – inställning av fasta hastigheter (stöder olika trycknivåer i Pa)
• F.43 -1 – utgången aktiverad.
