LT | 33STOUCH v2019.1

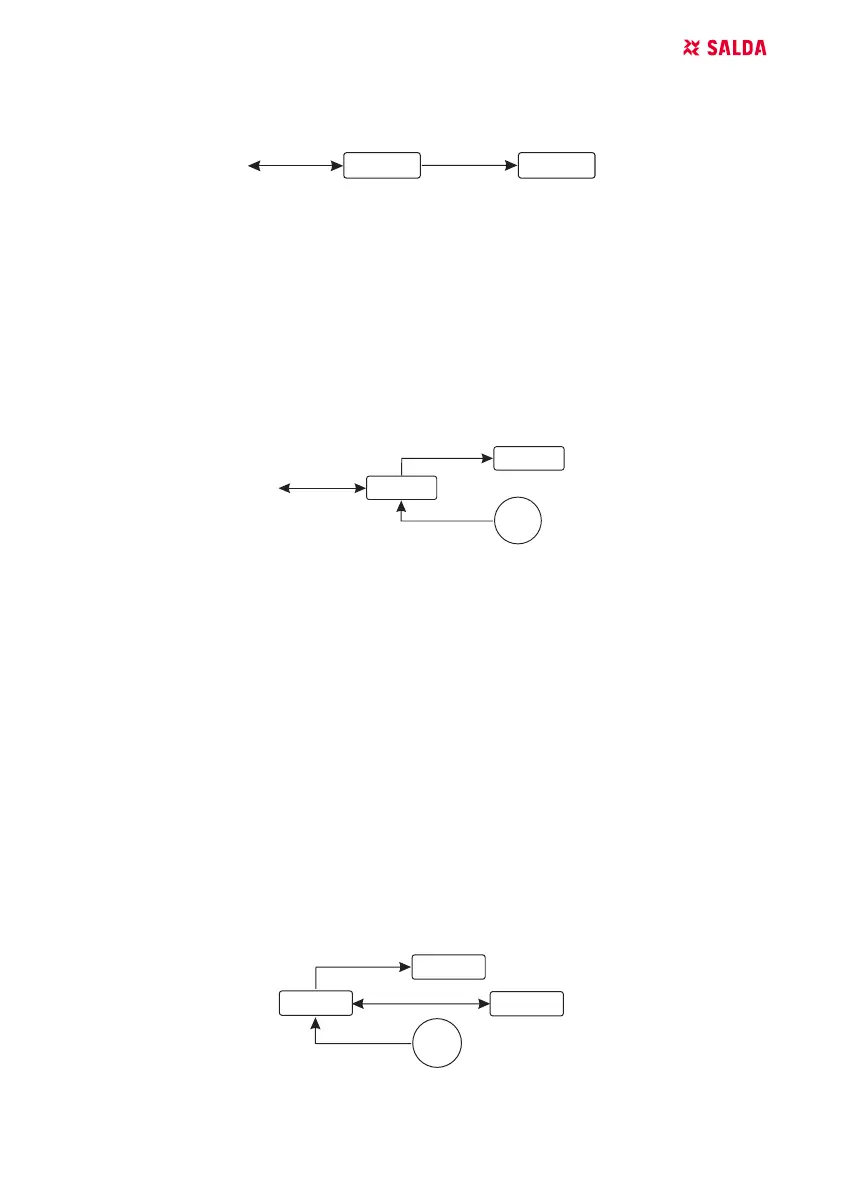

12.3. VENTILIATORIAUS VALDYMAS, KAI GREITIS NUSTATOMAS PUL-
TELIU IR/ARBA KOMPIUTERIU PER MODBUS
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - pultelis (master); FAN - ventiliatorius
Naudojant šį pultelį bei CO
2
keitiklį galima mažinti patalpoje esančio anglies dvideginio lygį. Ser-
viso meniu nustatykite norimą greičio valdymo būdą (F.01). Jeigu pasirinkote reguliavimą pagal
nustatytus greičius, įvardinkite juos F.03, F.04, F.05, F.06 meniu punktuose.
PASTABA. Oro kokybės keitikliai ir nuotolinis valdymo pultelis (kai reguliuojamas ventiliatorius)
turi būti maitinami nuo atskiro šaltinio. Su pulteliu jis nekomplektuojamas.
12.4. SLĖGIO, KURIS NUSTATOMAS PULTELIU IR/ARBA KOMPIUTERIU
PER MODBUS, PALAIKYMAS
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - pultelis (master); PS - slėgio jutiklis; FAN - ventiliatorius
Prijungus 0..10 VDC ventiliatorių ir 0..10 VDC slėgio keitiklį tiesiai prie pultelio, galima palaikyti
norimą slėgį. Valdymo bei slėgio jutiklio parametrus galima keisti pulteliu. Naudojant jį kaip pagalbinį
įrenginį (šiuo principu nereguliuojamas vėdinimo agregatas) galima valdyti visus parametrus bei
stebėti slėgio jutiklio rodmenis.
Kad galėtume reguliuoti pagal slėgį, serviso meniu reikia nurodyti šiuos parametrus:
• F.01 - 2
• F.14 - 1
• F.15 ir F.16 – pagal slėgio keitiklio parametrus
• F.11, F.12 ir F.13 (PID valdymo koecientai). Jeigu slėgis palaikomas nekorektiškai, galima šiuos
parametrus koreguoti
• F.0 - F.10 – nurodomi ksuoti greičiai Pa
• F.43 -1 – aktyvuojama 0..10VDC išvestis
12.5. CO
2
PALAIKYMAS
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - pultelis (master); AHU - AHU (slave) ; PS - slėgio jutiklis; FAN - ventiliatorius
