76 | FR STOUCH v2019.1

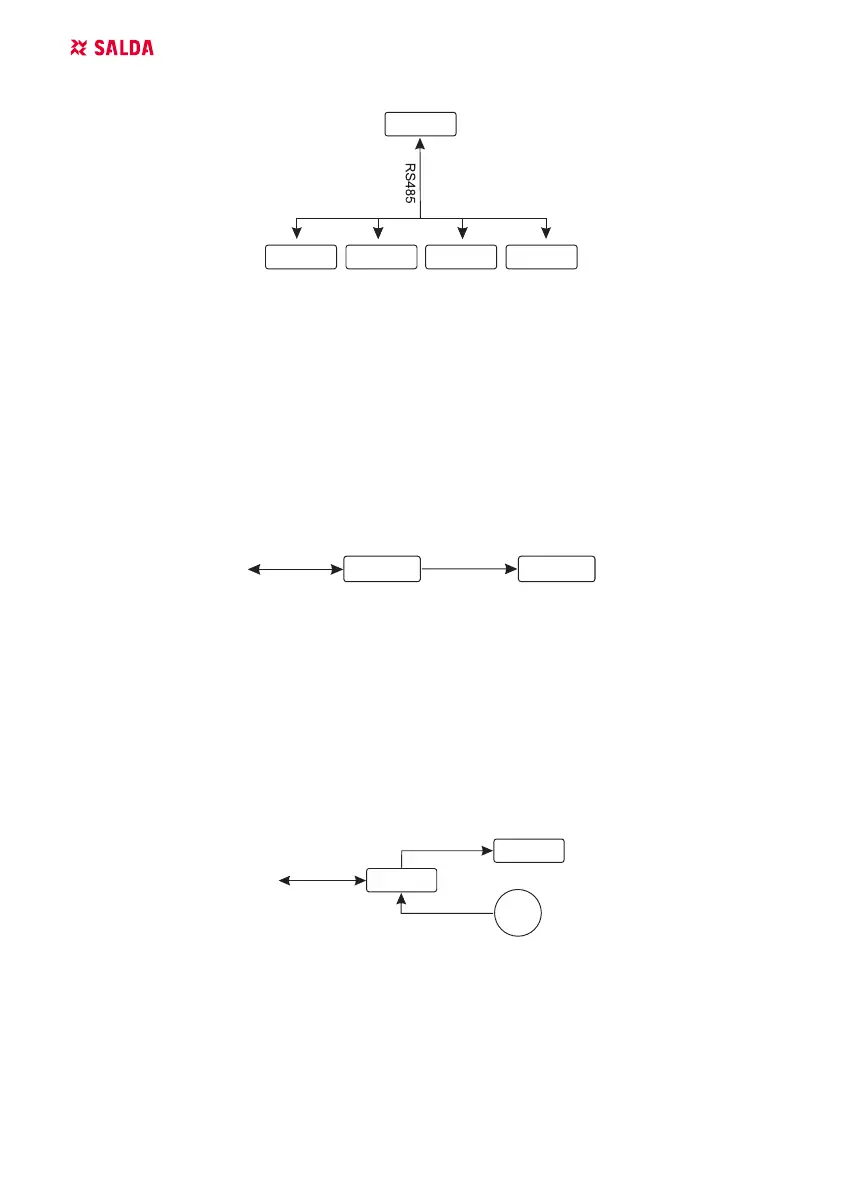

12.2. MODBUS ESCLAVE (AUXILIAIRE)
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - BOÎTIER (master); AHU - CTA (slave); BMS - GTB
Dans le cas d’utilisation du système GTB, un boîtier peut commander plusieurs unités simultané-
ment, ou plusieurs boîtiers peuvent commander une seule unité. À l’aide du protocole MODBUS il
est possible de modier tous les paramètres des boîtiers et de contrôler les informations des sondes
et capteurs connectés.
12.3. COMMANDE DU VENTILATEUR LORSQUE LA VITESSE EST RÉ-
GLÉE À L’AIDE DU BOÎTIER OU DE L’ORDINATEUR AU MOYEN DE
L’INTERFACE MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - BOÎTIER (master); FAN - vent.
L’utilisation de ce boîtier ainsi que du convertisseur de CO
2
permet de réduire le niveau du dioxyde
de carbone dans le local. À partir du menu « service », sélectionner le mode de commande de la
vitesse souhaité (F.01). Dans le cas du choix de la commande en fonction des vitesses prédénies,
indiquer ces vitesses dans les points du menu : F.03, F.04, F.05, F.06.
12.4. MAINTIEN DE LA PRESSION, RÉGLÉE À L’AIDE DU BOÎTIER OU
DE L’ORDINATEUR AU MOYEN DE L’INTERFACE MODBUS
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - BOÎTIER (master); PS - capteur de pression; FAN - vent.
Dans le cas de la connexion directe du ventilateur 0..10 VDC et du variateur de pression 0..10
VDC au boîtier de commande, il est possible de maintenir la pression souhaitée. Les paramètres
de commande et ceux du capteur de pression sont modiables à l’aide du boîtier de commande.
L’utilisation du boîtier en tant que le dispositif de ventilation n’est pas contrôlé par ce moyen.
Pour la commande en fonction de la pression, il est nécessaire de déterminer dans le menu « ser-
