4.2.2 Elementi di comando (Vedi FIG. 3 - 4 - rif. 2)
Utilizzo del pulsante rotativo rosso
Per selezionare un nuovo livello o un nuovo para-
metro, ruotare il pulsante rotativo da sinistra
a destra.
Una breve pressione sul pulsante permette di pas-
sare al nuovo livello o di confermare e di riprende-
re il nuovo parametro.
Per modificare un parametro, ruotare il pulsante rotativo fino a
quando sul display appare la regolazione appropriata. Premere poi
brevemente il pulsante. L'ultimo valore registrato lampeggia e può
ora essere modificato. Una rotazione rapida permette di effettuare
modifiche su valori estesi, mentre una rotazione lenta permette di
effettuare una regolazione precisa.
Il pulsante rotativo permette di consultare tutte le
regolazioni dei parametri, nonché le ore di funzio-
namento, gli avvii della pompa e la corrente del
motore.
Il pulsante rotativo permette di interrompere l'allar-
me acustico, di reinizializzare tutti i difetti dopo aver-
ne eliminato la causa. Se il difetto persiste, vengono
disattivati solo il relè SSM e il vibratore.
Il tasto "Manuale" attiva la pompa. Il LED verde
lampeggia. Dopo 2 minuti, la pompa si ferma
automaticamente.
Il tasto "Zero" ferma la pompa; il LED verde si
spegne.
Il tasto "Auto" attiva la pompa oltre il livello. Il LED
verde è acceso in permanenza.

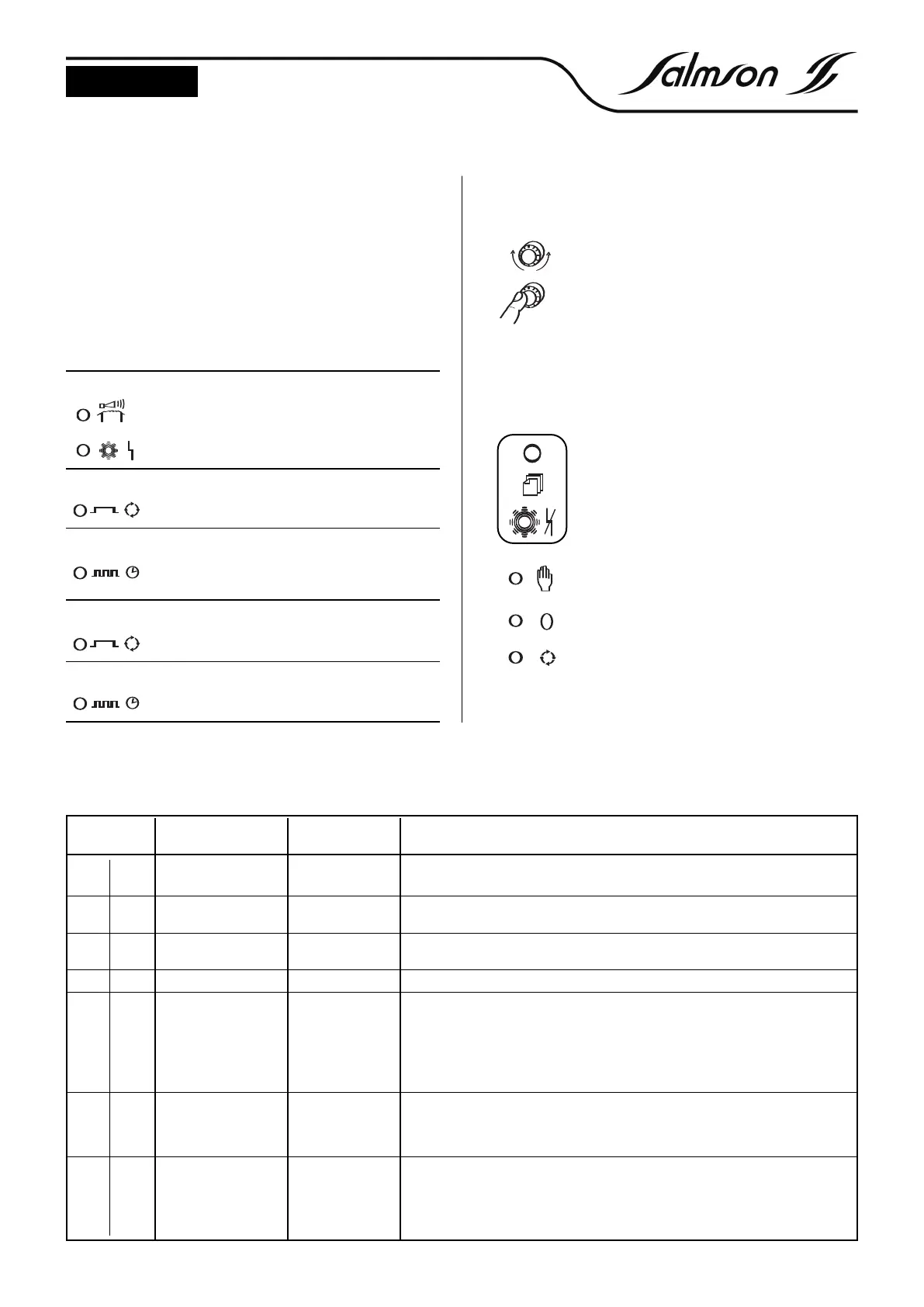

4.2 Utilizzo della scatola di comando
Tutti gli elementi di segnalazione e di comando si trovano sul pannel-
lo anteriore della scatola di comando (
Vedi FIG. 3 - 4).
La scatola di comando viene configurata ed utilizzata grazie a tasti
e ad un pulsante rosso rotativo.
Questo pulsante permette di modificare i valori di regolazione che
vengono immediatamente visualizzati sul display LCD (testo chiaro).
Il livello di riempimento è indicato in cm (con IPAE) (0-1 mCE).
Il dispositivo elettronico di comando si trova in una scatola murale
(IP65).
4.2.1 Elementi di visualizzazione (Vedi FIG. 1 - 2 - rif. 1)
LED rosso acceso
allarme Eccesso
(oppure)
difetto
LED giallo acceso
funzionamento della pompa
LED giallo lampeggiante
funzionamento della pompa oltre il tempo
di funzionamento
LED verde acceso
modo automatico
LED verde lampeggiante
modo manuale
ITALIANO
4.2.3 Parametri
La seguente tabella visualizza le possibilità di regolazione. La riga superiore del display visualizza l'opzione, mentre la riga inferiore indica il valo-
re che può essere modificato. La tabella elenca le possibilità di regolazione nell'ordine in cui si presentano quando si gira il potenziometro digi-
tale in senso orar
io.
Riga del display
YN3100
I
YN3200
Possibilità di regola-
zione
(pr
edef
inito
)
Pompa carico di base
posizione MARCIA
0-100 cm
Spieg
azione
Il valore determina il punto di innesco della prima pompa.
P
ompa car
ico di base
posizione ARRESTO
0-100 cm Il v
alor
e deter
mina il punto di arr
esto della pr
im
a pompa.
Pompa ausiliaria
MARCIA
0-100 cm Il valore determina il punto di innesco della seconda pompa.
Pompa ausiliaria ARRESTO
0-100 cm Il valore determina il punto di arresto della seconda pompa.
Eccesso 0-100 cm In caso di superamento del valore regolato, il messaggio di allarme Eccesso appa-
r
e sul display, il LED Eccesso si accende e il relè di difetto centralizzato, nonché il relè
di allarme Eccesso si attivano. Il difetto viene automaticamente riconosciuto quan-
do il liv
ello scende di 5 cmCE (ister
esi f
issata).
A
TTENZIONE !
Allar
me Eccesso
Punto di innesco = Messaggio d'err
or
e sul display.
Funzionamento
alternativo
est désactivé
1 - 60 min.
In caso di super
amento del tempo def
inito in modo car
ico di base, le pompe sono
permutate. Il tempo scorre solo se il punto di arresto non è stato raggiunto durante
il tempo pr
edefinito e se la pompa di carico di punta non è stata attivata. Inoltre,
alla terza per
m
utazione, viene emesso il segnale di dif
etto centr
alizzato.
T
empor
izzazione
Riavvio
0 - 180 sec. Dopo una caduta di tensione, v
er
ificare che le pompe (in caso di utilizzo di più
impianti) non si r
iattivino tutte contempor
aneamente, m
a in modo scaglionato.
Quando la pompa è sollecitata, quando il comando è regolato in modo automa-
tico e la tensione è di nuova corretta, sul display appare il messaggio ”Delay xx s”.
La pompa si r
iattiva solo alla fine del tempo definito.
