-26-
Previas_Modular_13_(c-f-i)300413
salva
E S P A Ñ O L

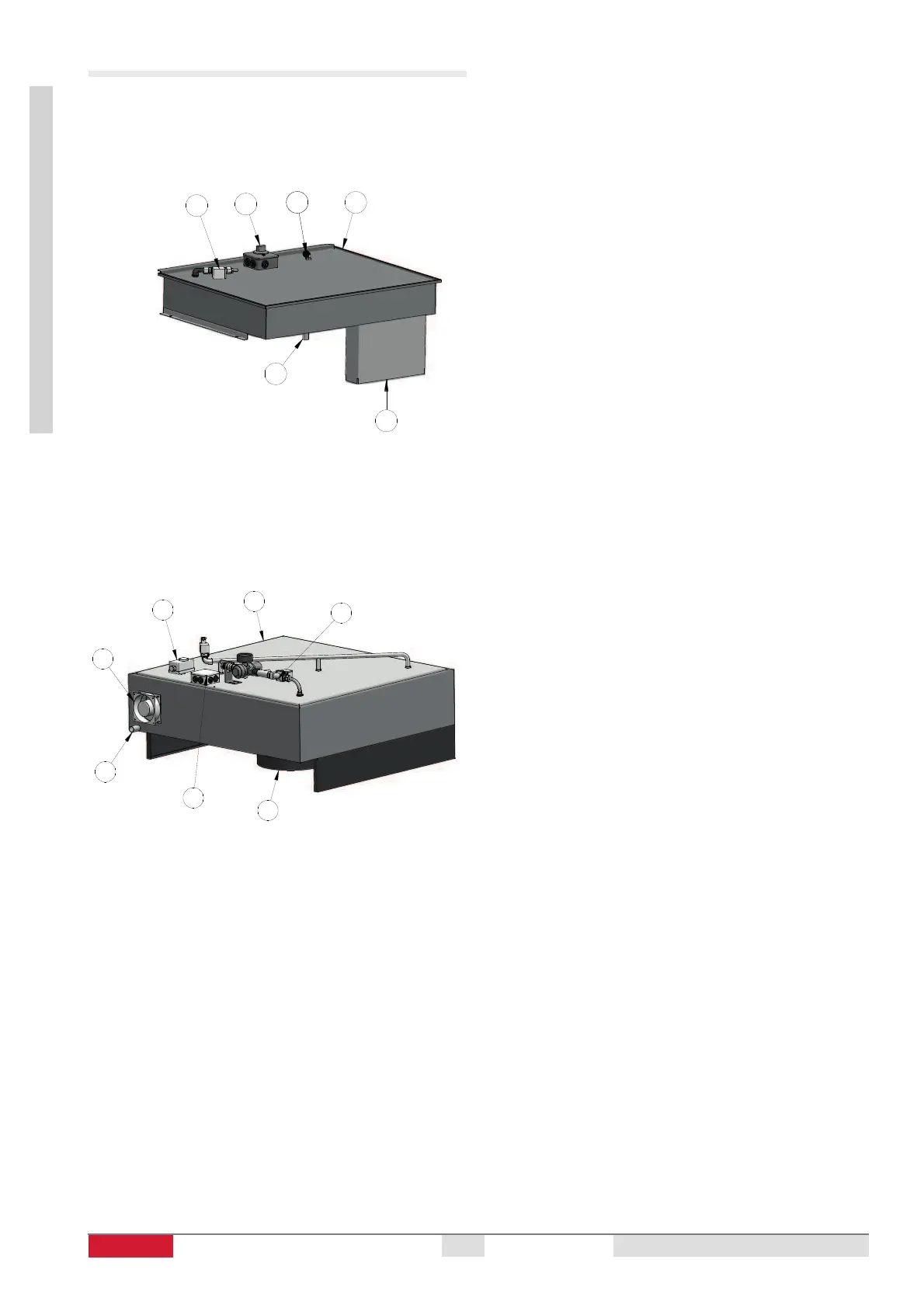

14.2.2. Acometidas Condensador de vahos
af208f03.dft
2
3
1
5
6
3
4
CV-E
1.- Electroválvula.
2.- Caja de derivación.
3.- Sonda del termostato.
4.- Condensador.
5.- Desagüe del condensador.
6.- Salida de vahos del horno - Entrada de vahos del con-
densador.
cj015f04.dft
1
2
3
4
5
6
7
CV-NXD
1.- Electroválvula.
2.- Caja de derivación.
3.- Sonda del termostato.
4.- Condensador.
5.- Ventilador.
6.- Desagüe del condensador.
7.- Salida de vahos del horno - Entrada de vahos del con-
densador.
La entrada de corriente eléctrica y la entrada de agua al con-
densador se realizan a través del horno.
