-55-
salva
F R A N Ç A I S

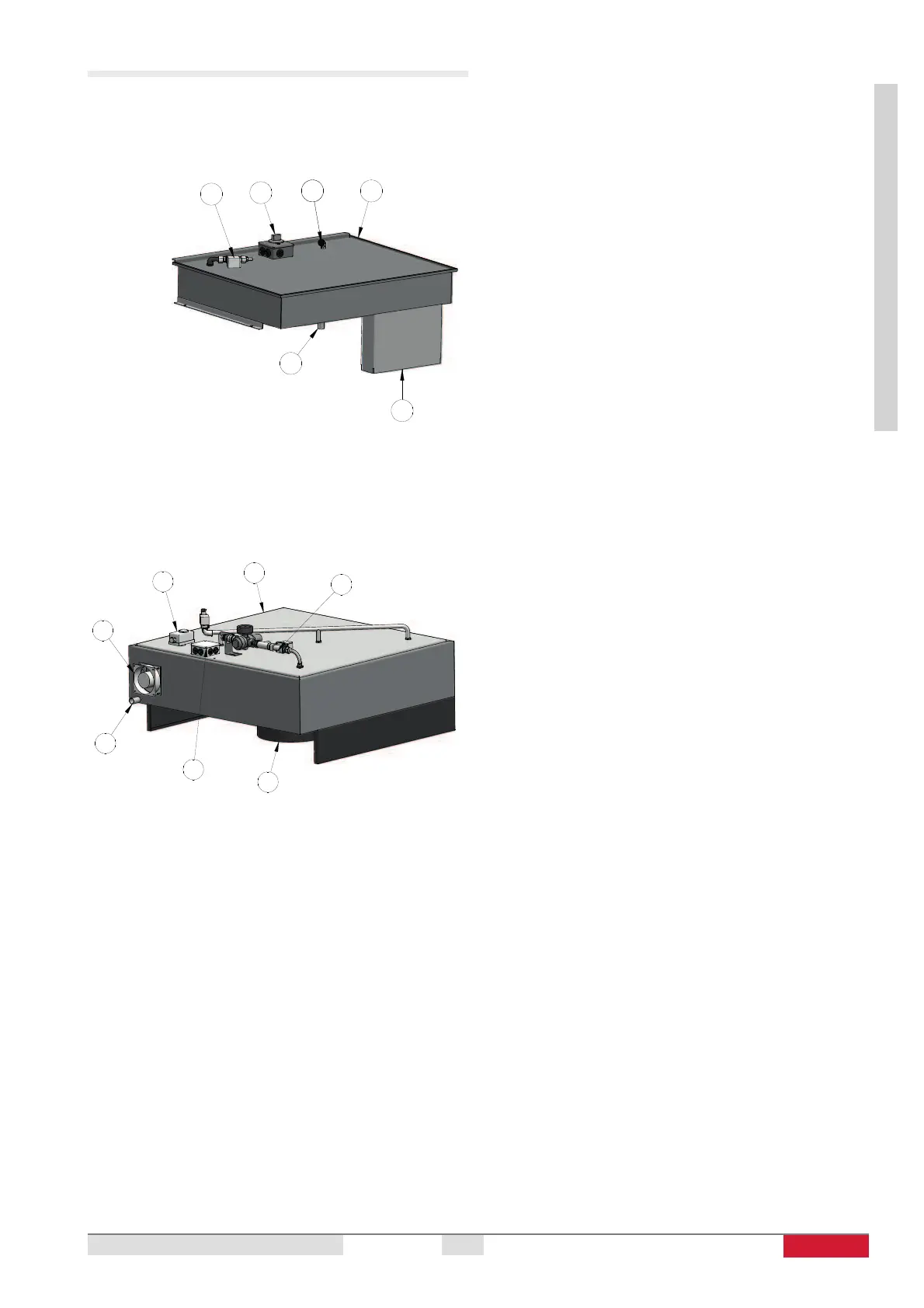

14.2.2. Embranchement du Condensateur de buees
af208f03.dft
2
3
1
5
6
3
4
CV-E
1.- Electrovanne.
2.- Boîte de dérivation.
3.- Sonde du thermostat.
4.- Condensateur.
5.- Écoulement condensateur.
6.- Sortie de buées du four – Entrée de buées du condensa-
teur.
cj015f04.dft
1
2
3
4
5
6
7
CV-NXD
1.- Electrovanne.
2.- Boîte de dérivation.
3.- Sonde du thermostat.
4.- Condensateur.
5.- Ventilateur.
6.- Écoulement condensateur.
7.- Sortie de buées du four – Entrée de buées du condensa-
teur.
L’entrée de courant électrique et l’entrée d’eau dans le con-
densateur se réalisent à travers le four.
