SECTION 2 | Introduction
Ventilateur Contrôlé par la Charge
Le refroidissement se passe par la convection et par la circulation d'air forcée grâce au
ventilateur contrôlé par la charge. Le ventilateur serait normalement FERMÉ mais se met
EN MARCHE automatiquement aux charges suivantes :
• SAM-250-12 et SAM-450-12: À une charge de 8W à12W
• SAM-800-12: À une charge de 35W à 45W
Ceci va réduire la consommation d'énergie par le ventilateur et augmentera
l’efcacité générale.
Principes de Fonctionnement
La conversion de la tension de 12 VCC de la batterie / ou d'un autre source de puissance
à 115 VCA se passe en deux étapes. En premier, la tension de 12 VCC est convertie à une
haute tension CC (environ 160 VCC) utilisant un technique de Modulation de Largeur
d’Impulsion (MLI) à haute fréquence. Au deuxième étape, la tension est ensuite convertie
à une tension de 115 VCA, 60 Hz et une forme d’Onde Sinusoïdale Modiée . (Avis: 115
V est la vraie valeur MQ de l’Onde Sinusoïdale Modiée). La valeur de crête de l’onde
serait égale à la valeur au-dessus de la haute tension d’environ 160 V. Voir la Fig. 2,1
en-dessous.
La Forme d’Onde Sinusoïdale Modiée - Caractéristiques & Comparaison
avec la Forme d’Onde Sinusoïdale Pure
Veuillez voir la Fig. 2.1 ci-dessous qui montre un cycle de chaque forme d’onde.
TEMPS
180
160
140
120
100
80
60
40
20
0
20
40
60
80
100
120
140
160
180
Onde Sinusoïdale Modifiée
reste à 0V pendant quelques
secondes et puis descend
ou remonte
Onde Sinusoïdale
Onde Sinusoïdale Modifiée
Onde Sinusoïdale
Pure traverse 0V
instantanément
Légende
V +
V -
115 MQ

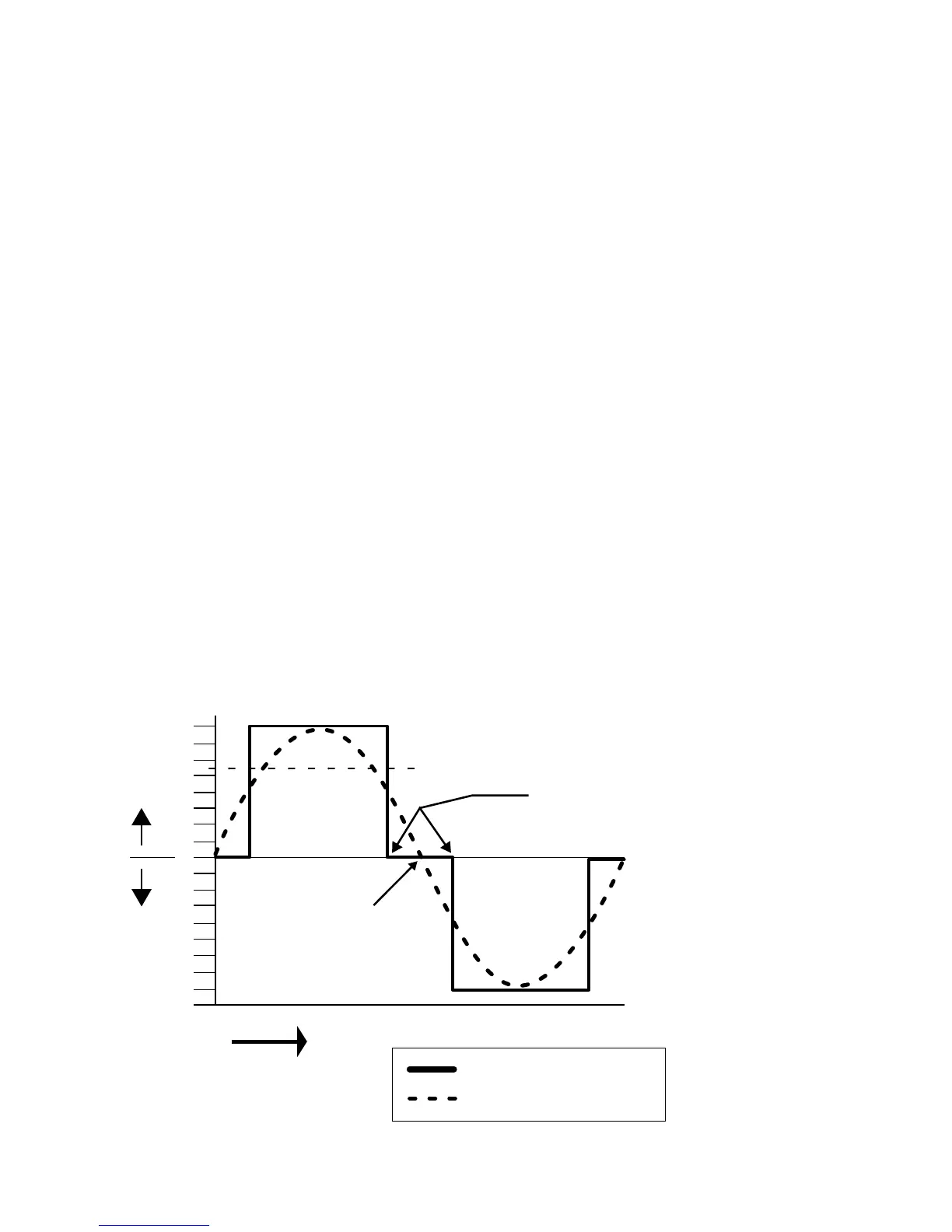

Fig 2.1 Comparaison des Ondes Sinusoïdales Modiées et Pures
