RUDEFRESEN
535530 / 535510 / 535580 535531 / 535511 / 535581
Maximum air pressure Presión de aire máxima Pression d’air maxi 12 bar (170 psi)
Minimum air pressure Presión de aire mínima Pression d’air mini 2 bar (30 psi)
Maximum delivery Caudal máximo Débit maxi 30 l/min @ 7 bar (8 gal/min @ 100 psi)
Air inlet thread Rosca entrada aire Filetage en entrée d’air 3/8" BSP-F 3/8" NPT-F
Fluid outlet thread Rosca salida aceite Filetage en sortie uide 1/2" BSP-F 1/2" NPT-F
Air piston diameter Diámetro pistón de aire Diamètre du piston d’air 80 mm (3.15")
Stroke Carrera Course 80 mm (3.15")
Weight Peso Poids 5,6 kg / 8 kg / 5,3 kg (12.3 lb / 17.6 lb / 11.7 lb)
Inlet Entrada uido Entrée uide 1-1/2" BSP-F 1-1/2" NPT-F
535530 / 535510 / 535580 535531 / 535511 / 535581
Maximaler Luftdruck Максимальное давление воздуха
12 bar (170 psi)
12 бар (170 фунтов/кв. дюйм)
Minimaler Luftdruck Минимальное давление воздуха
2 bar (30 psi)
2 бар (30 фунтов/кв. дюйм)
Maximale Durchussmenge Maксимальная производительность
30 l/min @ 7 bar (8 gal/min @ 100 psi)
30 л/мин при 7 бар (8 галл/мин при 100 фунтах/кв. дюйм)
Lufteintrittsgewinde Резьба на входе воздуха 3/8" BSP-F 3/8" NPT-F
Ölablassgewinde Резьба на выходе жидкости 1/2" BSP-F 1/2" NPT-F
Durchmesser des Luftkolbens Диаметр пневматического поршня 80 mm (3.15")
Karriere Ход 80 mm (3.15")
Gewicht Вес
5,6 kg / 8 kg / 5,3 kg (12.3 lb / 17.6 lb / 11.7 lb)
5,6 кг / 8 кг / 5,3 кг (12,3 фунтов / 17,6 фунтов / 11,7 фунтов)
Flüssigkeitseingang Входное отверстие 1-1/2" BSP-F 1-1/2" NPT-F
0 1.3 2.6 4 5.3 6.6 8 9.2
7 bar (100 psi)
5 bar (72 psi)
3 bar (43 psi)
Consump. @ 7 bar
Consump. @ 5 bar
Consump. @ 3 bar
0 5 10 15 20 25 30 35
0 35 70 105 140 175 210
800
700
600
500
400
300
200
100
0
Nl/min scfm
28.8
25.2
21.6
18
14.8
10.8
7.2
3.6
0
580
507
435
362
290
217
145
72
0
psi bar
40
35
30
25
20
15
10
5
0
Cycles/min. / Ciclos/min. / Cycles/minuto / Zyklen/min. / цикл/мин
Outlet pressure / Presión salida
Pression de sortie / Ausgangsdruck
Давление на выходе
Flow / Caudal / Débit / Fluss / Расход
Air consumption / Consumo de aire
Consommation d’air / Consumo de aire
Luftverbrauch / Расход воздуха
SAE 10 OIL - 21 ºC (70 ºF)
МАСЛО SAE 10 - 21 °C (70 °F)
l/min - л/мин
gpm - гал/мин
бар фунтов/
кв.дюйм
нл/мин станд. куб.
футов в минуту

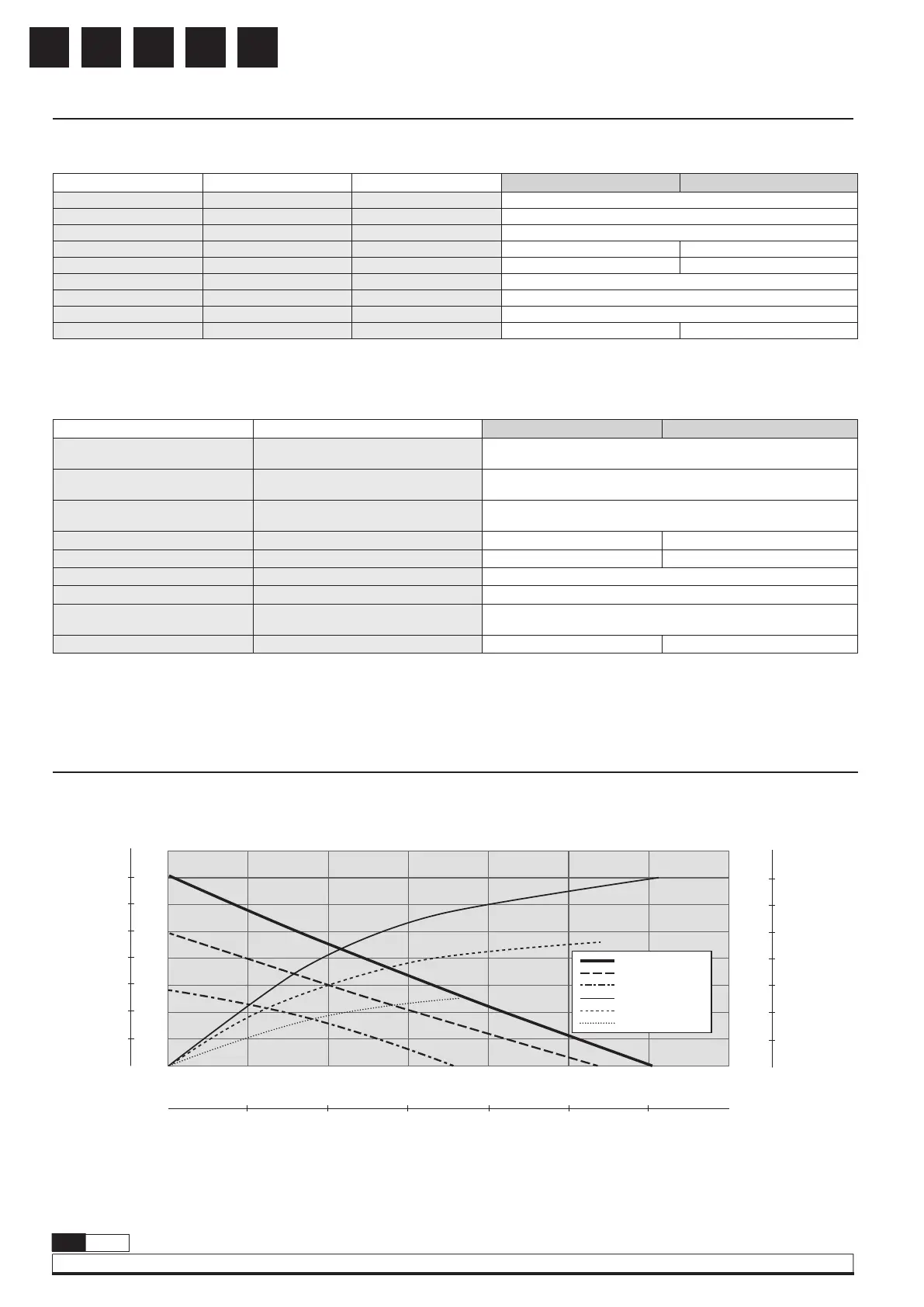

CAPACITY CURVE / CURVA DE CAPACIDAD / COURBE DE CAPACITÉ /
LEISTUNGSKURVEN / КРИВАЯ ПРОИЗВОДИТЕЛЬНОСТИ
TECHNICAL DATA / DATOS TÉCNICOS / SPÉCIFICATIONS TECHNIQUES /
TECHNISCHE DATEN / ТЕХНИЧЕСКИЕ ДАННЫЕ
