Samson Resolv sub88 - Layout der Rückseite

32
Resolv sub88 Layout

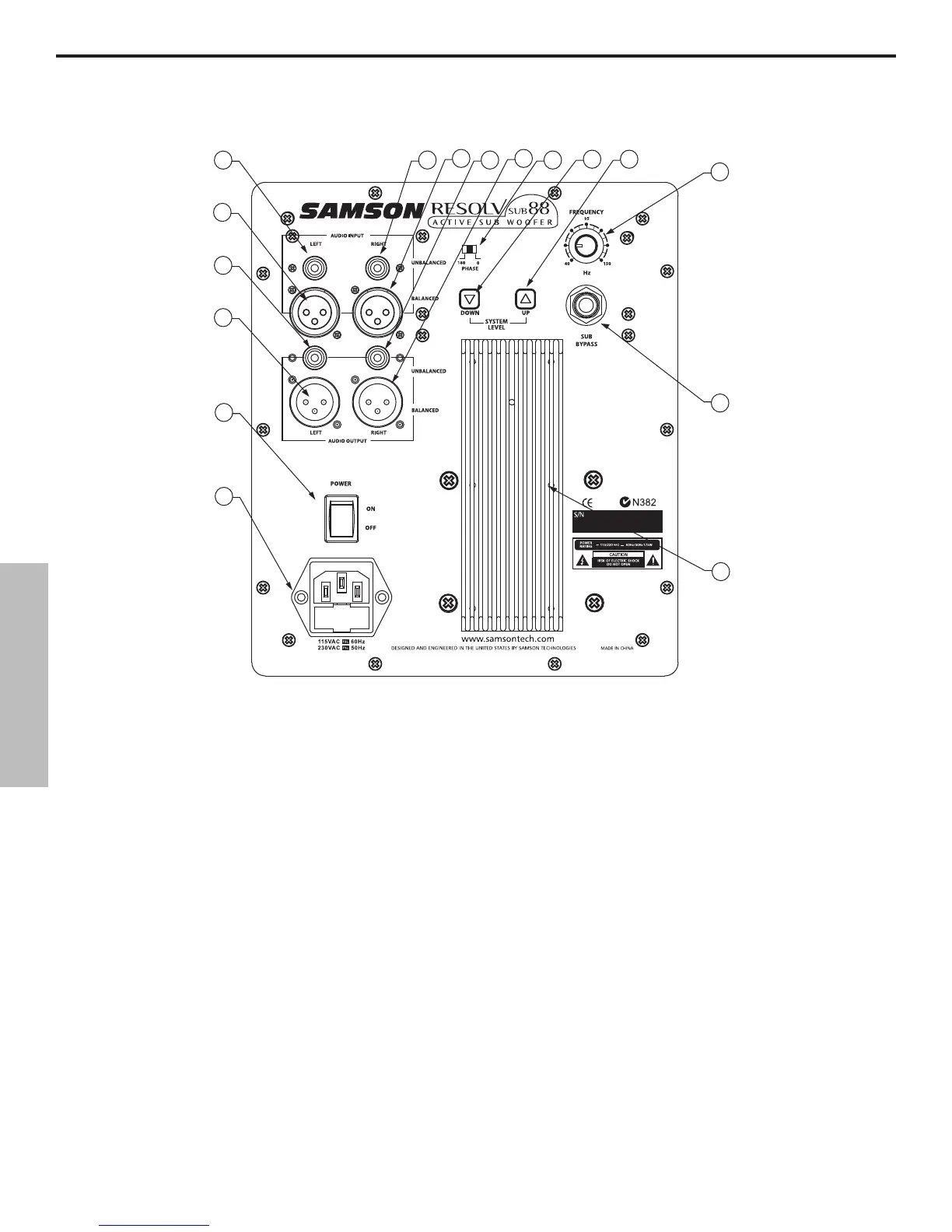

Layout der Rückseite











 



1 LEFT UNBALANCED INPUT - Cinch-Buchse für asymmetrische
Line-Pegel-Signale.
2 LEFT BALANCED INPUT
- XLR-Buchse für symmetrische Line-
Pegel-Signale.
3 LEFT UNBALANCED OUTPUT
- Cinch-Buchse, die asymme-
trische Line-Pegel-Signale zu aktiven Satellitenboxen oder zu
einem Amp plus passiven Satelliten überträgt.
4 LEFT BALANCED OUTPUT
- XLR-Stecker, der symmetrische Line-
Pegel-Signale zu aktiven Satellitenboxen oder zu einem Amp
plus passiven Satelliten überträgt.
5 POWER-SCHALTER – Zum Ein-/Ausschalten des sub88.
6 AC INLET - Zum Anschluss des mitgelieferten standard IEC-
Netzkabels.
7 RIGHT UNBALANCED INPUT
- Cinch-Buchse für asymmetrische
Line-Pegel-Signale.
8 RIGHT BALANCED INPUT
- XLR-Buchse für symmetrische Line-
Pegel-Signale.
9 RIGHT UNBALANCED OUTPUT
- Cinch-Buchse, die asymme-
trische Line-Pegel-Signale zu aktiven Satellitenboxen oder zu
einem Amp plus passiven Satelliten überträgt.
10 RIGHT BALANCED OUTPUT - XLR-Stecker, der symme-
trische Line-Pegel-Signale zu aktiven Satellitenboxen oder
zu einem Amp plus passiven Satelliten überträgt.
11 PHASE-SCHALTER - Ermöglicht den Betrieb mit umge-
kehrter Phase (180 Grad)
.
12 SYSTEM LEVEL DOWN - Zum Absenken des Gesamt-
Ausgangspegels.
13 SYSTEM LEVEL UP – Zum Anheben des Gesamt-Aus-
gangspegels des sub88 und angeschlossener Satelliten.
14 FREQUENCY
- Regelt den tieffrequenten Endbereich der
High-Pass-Ausgänge.
15 SUB BYPASS-BUCHSE - Zum Anschließen eines externen
Schalters, der die interne Mute-Funktion aktiviert.
16 KÜHLKÖRPER
- Kühlt die interne Endstufe.
DEUTSCHE
