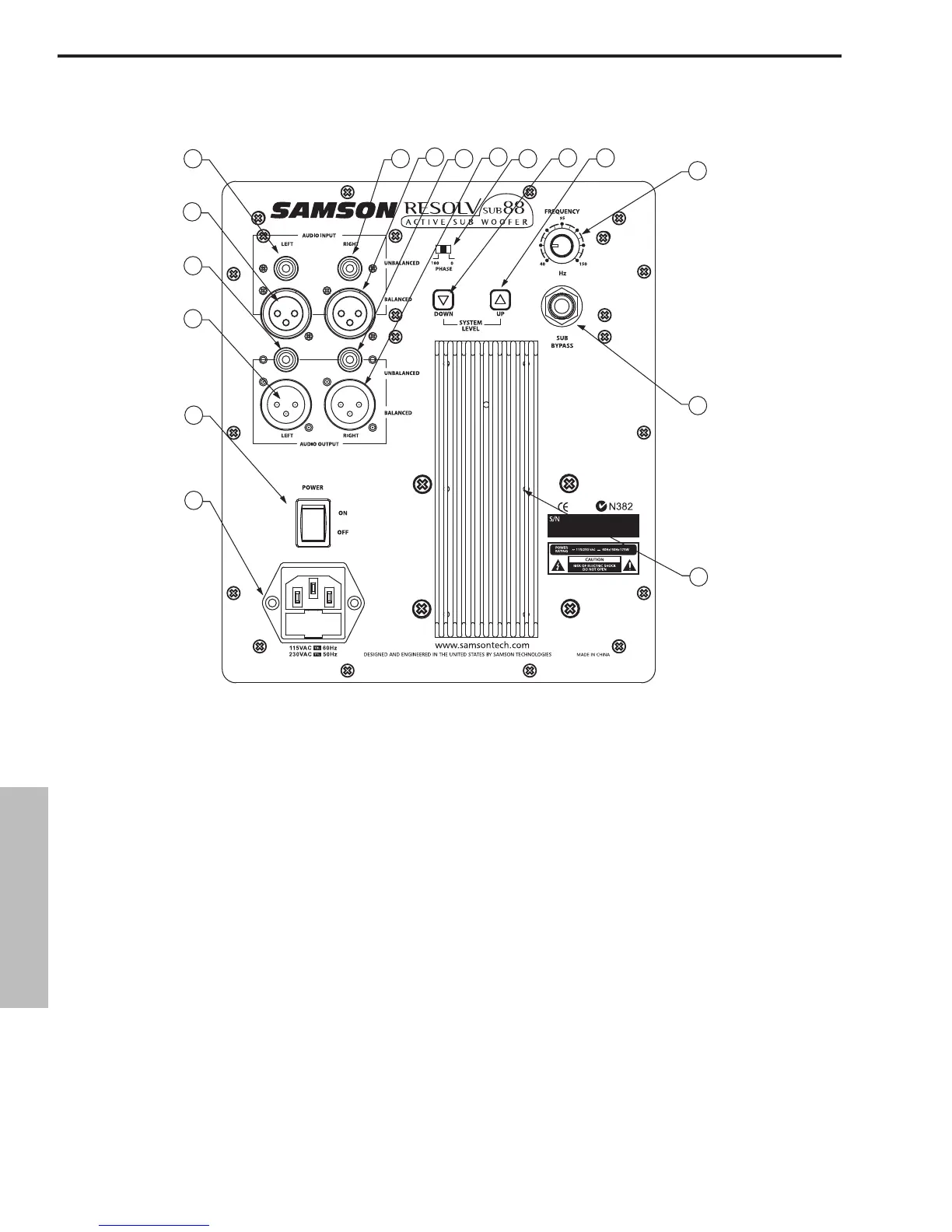

Distribución del Resolv sub88
Panel trasero
1 ENTRADA NO BALANCEADA IZQUIERDA - Conector
RCA hembra que acepta señales de nivel de línea no
balanceadas.
2 ENTRADA BALANCEADA IZQUIERDA
- Conector XLR
hembra que acepta señales de nivel de línea balanceadas.
3 SALIDA NO BALANCEADA IZQUIERDA
- Conector RCA
hembra que da salida a señales de nivel de línea no
balanceadas a altavoces satélites autoamplificados o a una
etapa de potencia y satélites pasivos.
4 SALIDA BALANCEADA IZQUIERDA
- Conector XLR macho
que da salida a señales de nivel de línea balanceadas a
satélites autoamplificados o etapas y altavoces pasivos.
5 INTERRUPTOR POWER
– Uselo para encender el sub88.
6 ENTRADA DE CA
- Conecte aquí el cable de alimentación
IEC incluido.
7 ENTRADA NO BALANCEADA DERECHA
- Conector RCA
hembra como en el caso del punto 1 anterior.
8 ENTRADA BALANCEADA DERECHA
- Conector XLR hembra
como en el caso del punto 2 de arriba.
9 SALIDA NO BALANCEADA DERECHA
- Conector RCA
hembra con las mismas funciones que en el caso de la salida
comentada en el punto 3 anterior.
10 SALIDA BALANCEADA DERECHA - Conector XLR macho
que, al igual que en el caso de la salida indicada en el punto
4 anterior, da salida a señales de nivel de línea balanceadas
a satélites autoamplificados o amplificadores y altavoces
pasivos.
11 INTERRUPTOR PHASE
- Le permite usar la unidad con un
desfase de 180 grados.
12 SYSTEM LEVEL DOWN - Se usa para reducir el nivel de
salida global.
13 SYSTEM LEVEL UP
– Se usa para aumentar el nivel de
salida global de tanto el sub88 como de los altavoces
satélites conectados.
14 FREQUENCY
- Esto le permite ajustar el rango de graves
para las salidas pasa-altos.
15 CONEXION SUB BYPASS
- Se usa para la conexión de un
conmutador exterior para activar la función de anulación
(mute) interna.
16 CISIPADOR DE CALOR
- Permite la refrigeración de la
etapa de potencia interna.
ESPAÑOL
