Resolv sub88 bedienen
35

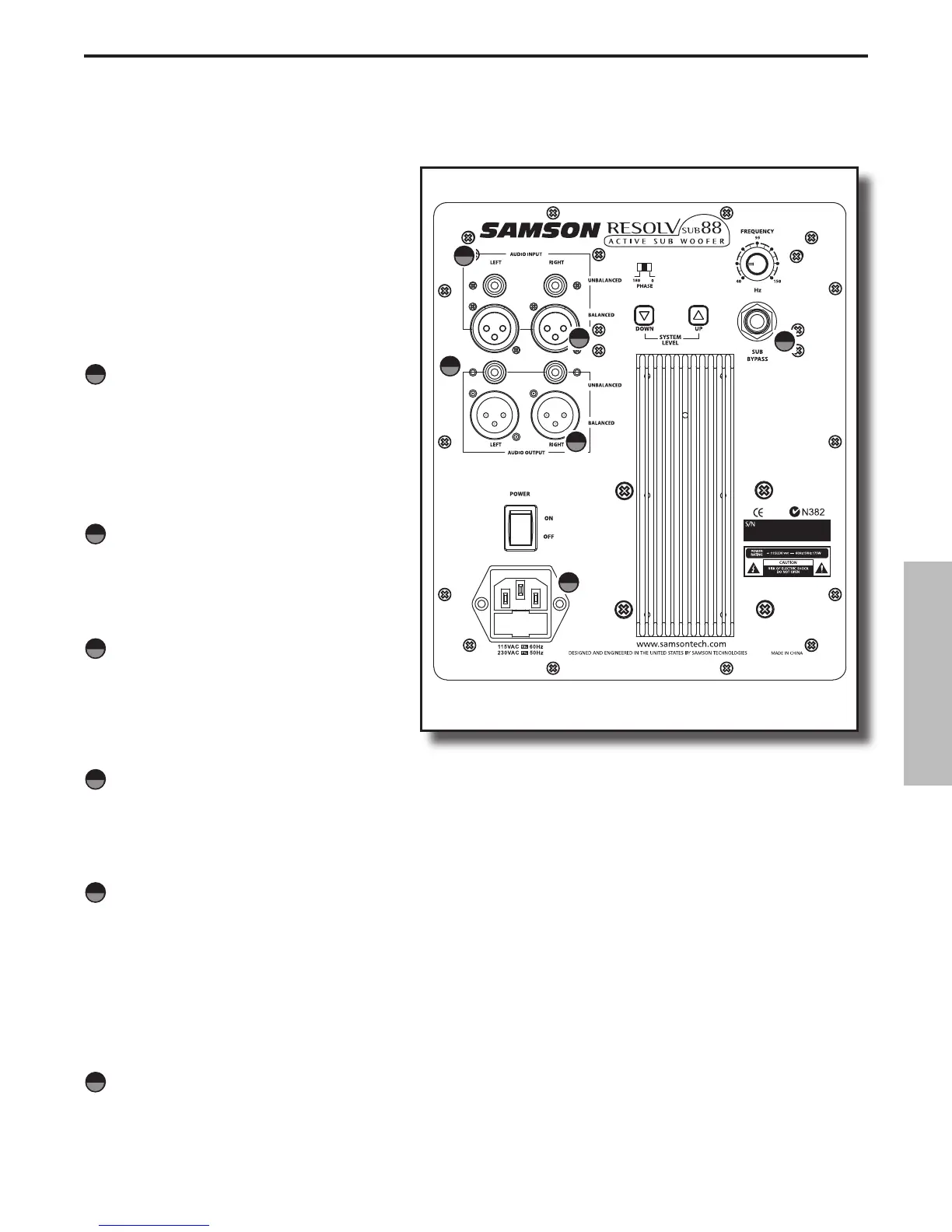

Eingänge und Ausgänge
Der sub88 verfügt über symmetrische und
asymmetrische Line-Pegel-Eingänge und -
Ausgänge, wodurch der Anschluss an passive
oder aktive Satelliten problemlos möglich
ist. Um den sub88 mit aktiven Monitoren,
z. B. Resolve 50a, zu kombinieren, sollten
Sie die symmetrischen Line-Eingänge und
-Ausgänge verwenden. Ein detailliertes Kabel-
Verdrahtungsdiagramm finden Sie auf Seite 40.
UNBALANCED INPUTS
Asymmetrische Verbindungen werden über die
Cinch-Buchsen hergestellt.
Hinweis: Das geringste induzierte Rauschen und
Brummen erhalten Sie allerdings mit den symme-
trischen Anschlüssen.
BALANCED INPUTS
Die symmetrischen Line-Pegel-Signale des
Mischers werden über die XLR-Buchsen
angeschlossen.
UNBALANCED OUTPUTS
Diese Cinch-Buchsen leiten asymmetrische
Line-Pegel-Signale zu aktiven Satellitenboxen
oder einer Endstufe plus passive Satelliten
weiter.
BALANCED OUTPUTS
Diese XLR-Stecker leiten symmetrische Line-
Pegel-Signale zu aktiven Satellitenboxen oder zu
einer Endstufe plus passive Satelliten weiter.
SUB BYPASS-BUCHSE
Über die Sub Bypass-Buchse lässt sich ein Schal-
ter schließen, der die interne Mute-Schaltung
des sub88 aktiviert. Indem Sie einen in jedem
Musikgeschäft erhältlichen Fußschalter ver-
wenden oder ein Kabel mit Schalter bauen oder
einen Schalter fest im Mix-Bereich installieren,
können Sie den sub88 einfach ein-/ausschalten.
AC INLET
Hier schließen Sie das mitgelieferte IEC-
Netzkabel an. Beim Anschließen des Netzkabels
sollte der Netzschalter auf OFF/AUS stehen.
1
2
3
4
5
6
5
3
1
2
4
6
DEUTSCHE
35
