49
8
9
7
1
L
INK
2
EXPANDER/GATE COMPRESSOR / LIMITER
GAIN REDUCTION dB INPUT / OUTPUT LEVEL dB
30 24 2127 18 15 9 612 4 2 1 -30 -18 -12-24 -6 -3 +3 +60 +9 +12 +18
DE-ESSER LEVEL dB
-3 -60 -9 -12
LIMIT
CH 2
RELEASE AUTO I/O METER IN/OUT
dB
OFF +10
050
20
TRIGGER
GATE
10
-30
+20-40
+10
-10
THRESHOLD
dB
ENHANCER
62
1
RATIO
dB
4:1
KEY
ATTAC K
mSec
.3 300
20015
50
.05 5
3.15
1
RELEASE
Sec
-10
+20-20
+10
0
OUTPUT
dB
010
73
LEVEL
dB
5
0OFF
16+5
LIMITER
dB
+12
POWER
DE-ESSER

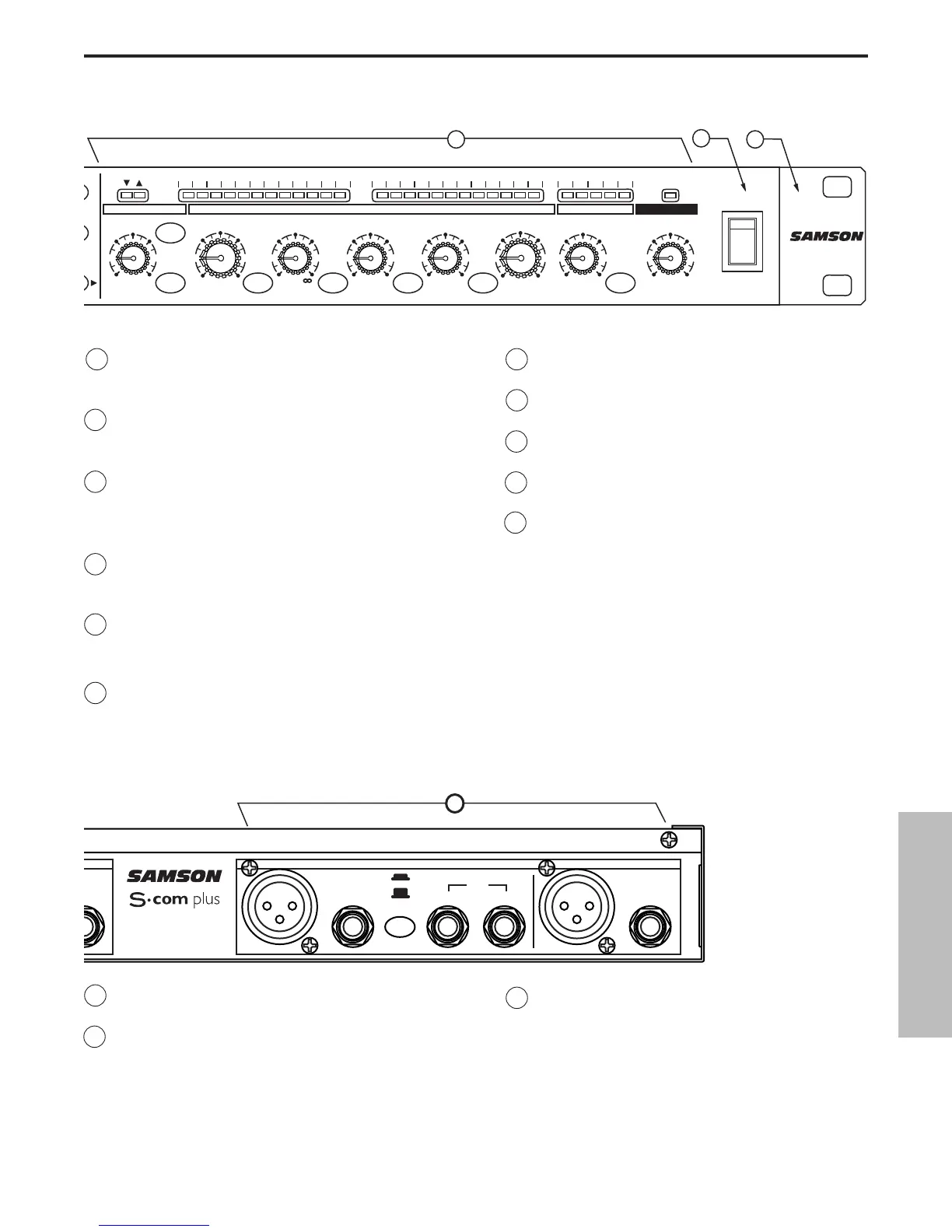

Controles y funciones
16 CONMUTADOR KEY - Selecciona la entrada de
botón para poder disparar el compresor con una
señal externa.
17 ATTACK - Ajusta la cantidad de tiempo que tarda
el compresor en llegar a la reducción de la
ganancia total.
18 A U T O - Activa el AEG (Generador de Envolvente
Automático) del S •com plus, que ajusta de
manera dinámica los tiempos de ataque y de
desvanecimiento según el contenido de la señal.
19 RELEASE - Ajusta el tiempo que tardará el
compresor en volver a definir el nivel original para
la señal.
20 CONMUTADOR DE SELECCIÓN I/ O METER -
Selecciona el nivel de entrada o de salida para
visualizarlo en el medidor Input/Output.
21 LEVEL - Controla la cantidad de nivel de salida.
22 DE-ESSER LEVEL - Si está iluminado indica que
el circuito del Limiter está activado.
23 Conmutador DE-ESSER IN/OUT - Activa el
circuito de la sección DE-ESSER.
24 LIMITER - Define el nivel al que empezará a
aplicarse la limitación de picos.
25 IN/OUT del Canal 1 - Activa el Canal 1 del S•com
plus.
26 IN/OUT del Canal 2 - Activa el Canal 2 del S•com
plus.
NCED
T
PUT
BALANCED
OUTPUT
BALANCED
INPUT
INPUT OUTPUT
KEY
CHANNEL 1
LEVEL
+4
-10
STEREO
COMPRESSOR
LIMITER
I
G SALIDA XLR DEL CANAL 2 - Salida de línea XLR
equilibrada.
H SALIDA TRS DE 1/4” DEL CANAL 2 - Salida de línea
TRS de 1/4” equilibrada.
I CHANNEL 1 - Las mismas entradas y salidas que
el Canal 2.
ESPAÑOL
