Samson Studio Reference Monitor System Resolv 40a User Manual

1
CINCH INPUT
– Zum Anschlie-
ßen von asymmetrischen –10
dBV Geräten. Der rote Eingang
ist für den rechten Kanal und der
und der weiße Eingang für den
linken Kanal bestimmt.
2 GROUND LIFT
– Schiebeschalter
zum Entfernen der Signalerde
von den Cinch-Anschlüssen.
3
TERMINAL
– Druckanschlüsse
zum Verbinden der linken
(Zusatz-) Box.
4 POWER-SCHALTER
– Haupt-
Netzschalter. In der ON-Stellung
leuchtet die vorderseitige blaue
LED. Das Resolv 40a ist jetzt einge-
schaltet und betriebsbereit.
5
NETZANSCHLUSS
- Zum An -
schließen des mitgelieferten IEC-
Netzkabels.

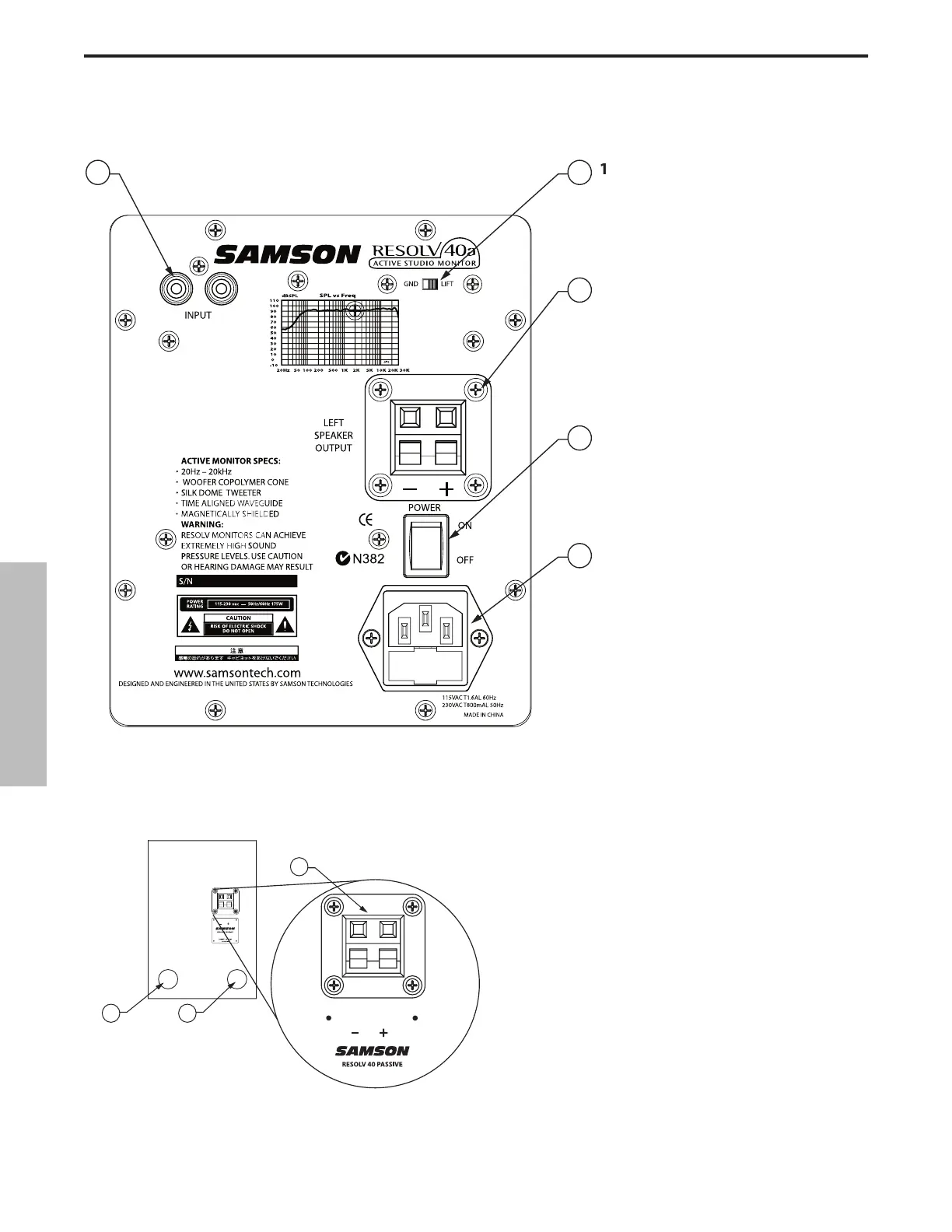

Resolv 40a Layout
R40a Layout der Rückseite






R40P Layout
der Rückseite
A
TERMINAL
– Druckanschlüsse
zum Verbinden der linken
(Zusatz-) Box.
B
ABGESTIMMTER PORT (RÜCK-
SEITE)
- Geräusch arme Port-
Konstruktion für er wei terten
linearen Bass-Frequenzgang.
DEUTSCHE
26
