Samson Studio Reference Monitor System Resolv 40a - Distribución del Resolv 40 A; Vista del Panel Trasero del R40 A; Vista del Panel Trasero del R40 P

1
ENTRADA RCA
– Usada para
conectar señales de dispositivos
no balanceadosd a -10 dBV. El
conector rojo es para la entrada
derecha y el blanco para la
izquierda.
2 ANULACION DE TIERRA
– Interruptor que se usa para
anular la señal de tierra de los
conectores RCA.
3
TERMINAL
– Terminales de
pulsación para la conexión del
altavoz del lado izquierdo.
4
INTERRUPTOR
– Interruptor
general. Cuando lo coloque en
la posición on, el piloto azul del
panel frontal se iluminará para
indicarle que el Resolv 40a está
encendido y listo para funcionar.
5 ENTRADA AC
- Conecte aquí el
cable de corriente IEC incluido.

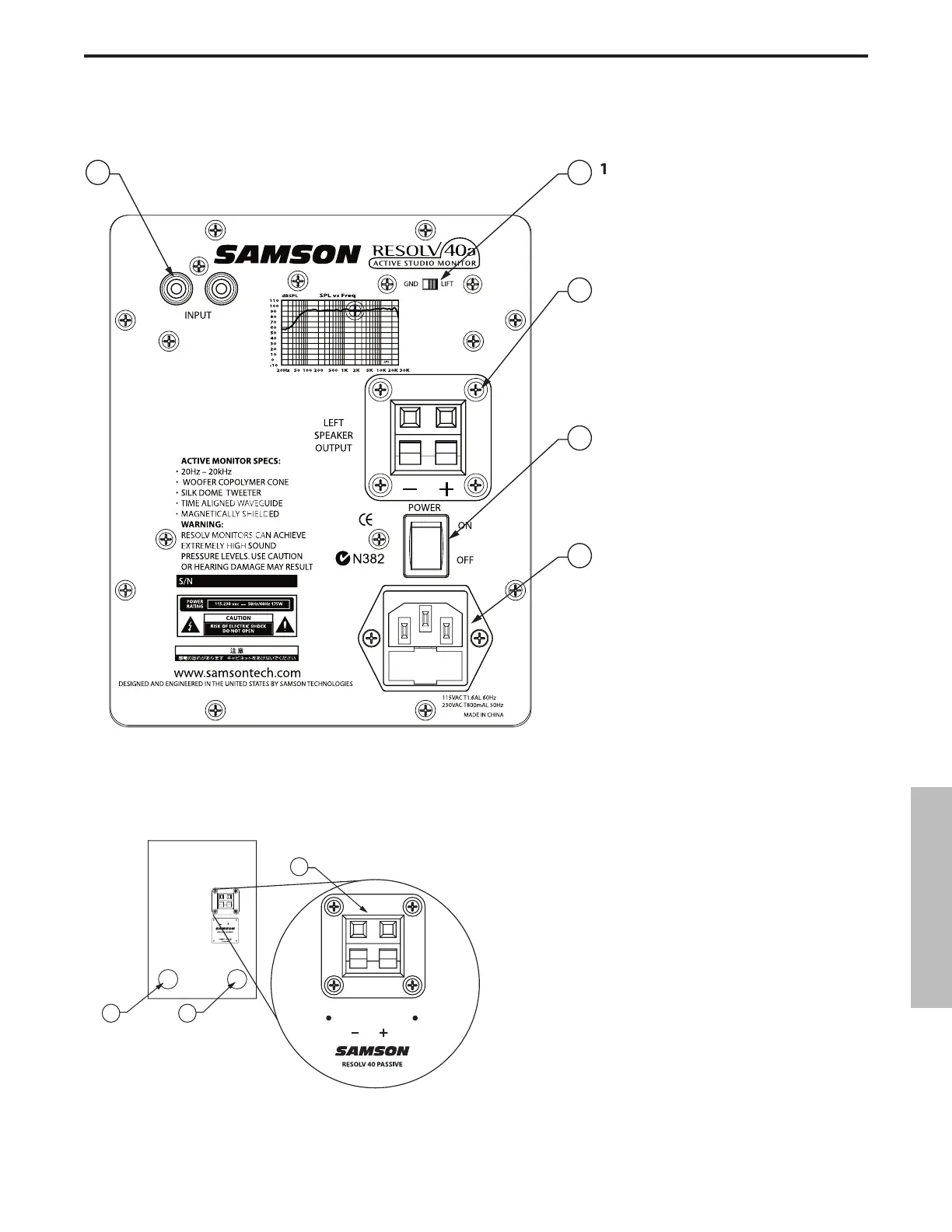

Distribución del Resolv 40a
Vista del panel trasero del R40a






Vista del panel trasero del R40
P
A
TERMINAL
– Terminales de
pulsación para la conexión del
altavoz del lado izquierdo.
B
TOBERA AFINADA (TRASERA)
- Un diseño de tobera muy
silencioso le ofrece una respuesta
de graves ampliada y lineal.
