Samson UHF 801 - Tableau de Conversion de Fréquence

16

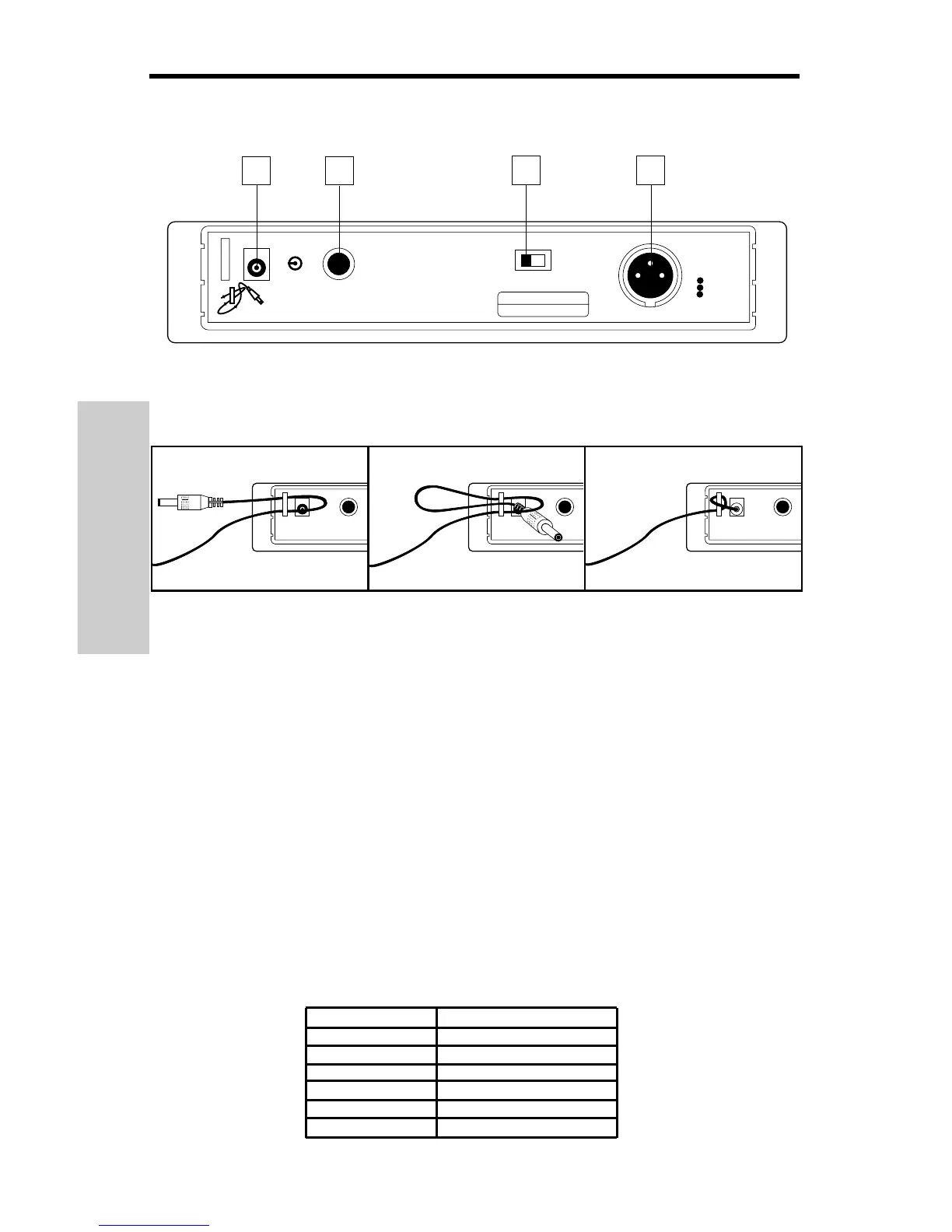

Parcours Guidé - UR1
1: Connecteur d’alimentation - Connectez à cet endroit l’adaptateur 12 volts-160 mA
fourni, avec le clip de maintien en vous référant à l’illustration (ci-dessous). ATTENTION :
n’utilisez aucun autre type d’adaptateur, au risque d’endommager sérieusement votre
récepteur UR1 et de voir votre garantie annulée.
2: Sortie asymétrique * - Servez-vous de la sortie jack asymétrique 6,35 mm à haute
impédance (5 k(), pour connecter le récepteur UR1 à un équipement audio
semi-professionnel ou grand public (- 10 dB). Le câblage se fait de la manière suivante :
pointe = point chaud; corps = masse, blindage.
3: Réglage de niveau de sortie audio - Réglez l’atténuation du niveau de sortie
acoustique de la sortie symétrique (voir §4 ci-dessous) à -20 dBm (niveau ligne). Pour
obtenir de plus amples informations, consultez la section "Installation et Utilisation du
Système 1" en page 18 de ce manuel.
4: Sortie symétrique * - Utilisez le connecteur XLR symétrique à basse impédance (600
() pour connecter le récepteur UR1 à un équipement audio professionnel (+ 4 dBu).
Le câblage se fait de la manière suivante : broche 1 = masse, broche 2 = point chaud,
broche 3 = point froid.
* Les sorties asymétrique et symétrique peuvent être utilisées simultanément.
Tableau de conversion de fréquence du système
UHF Série 1 Samson:
Canal Fréquence
U1 801.375 MHz
U2 801.875 MHz
U3 803.125 MHz
U4 803.750 MHz
U5 804.500 MHz
U6 804.750 MHz
UNBALANCED
OUTPUT
BALANCED SWITCH
BALANCED OUTPUT
XLR:
1 GND
2 HOT
3 COLD
LINE:
-20dBm600Ω
MIC:
-40dBm600Ω
MIC
LINE
POWER RATING
DC 12V, 1.9W(160mA)
-10dB 5KΩ
DC INPUT
1
2
3
4
+
-
AC CABLE LOCK
CAUTION:
USE SAMSON
AC ADAPTOR
ONLY
CABLE LOCK: LOOP THRU AND TIE
-
FRANCAIS
