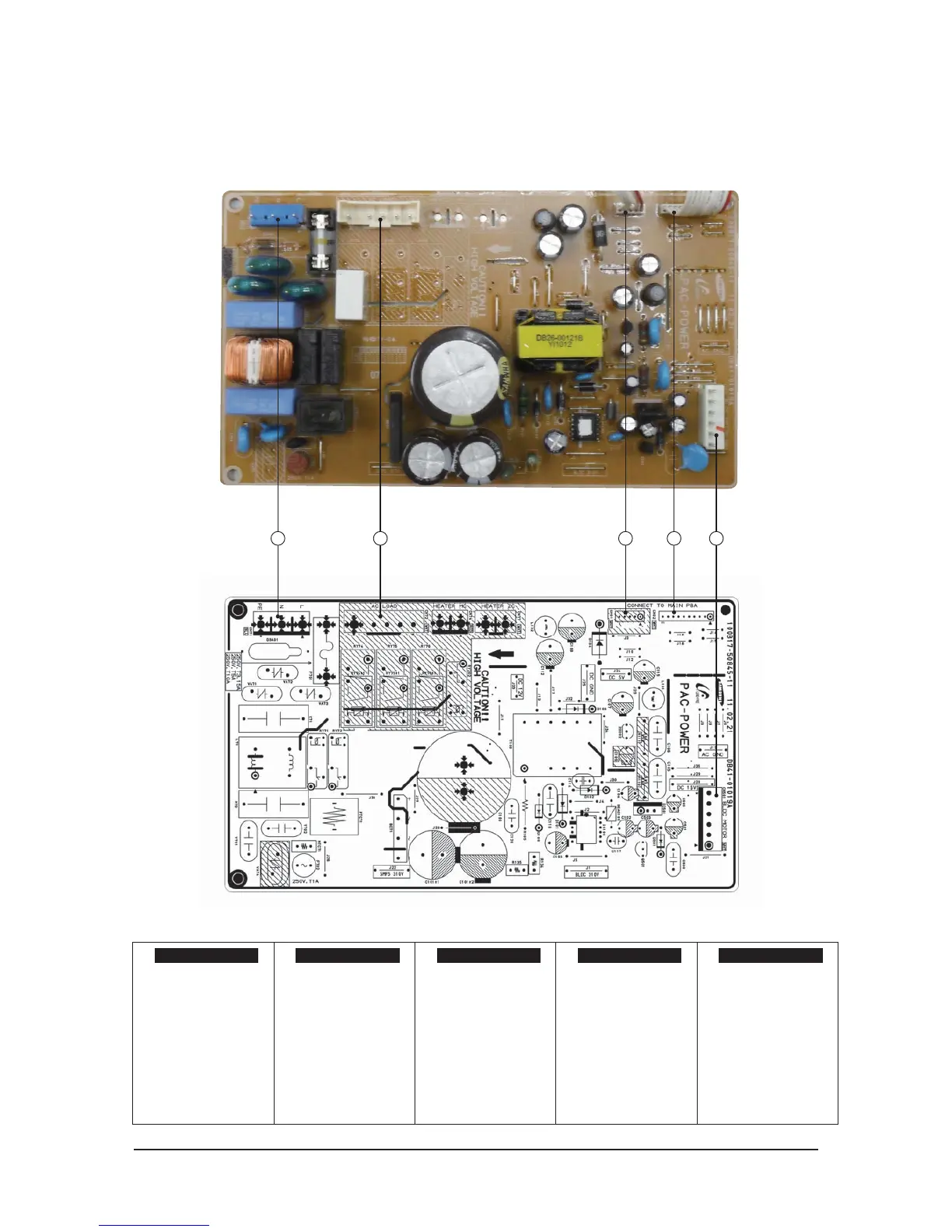

Samsung AC048KNPDEC - Power PCB

PCB Diagram and Parts List
Samsung Electronics 5-3
5-1-2 Power PCB
▶ This Document can not be used without Samsung’s authorization.
  
①
CN02-MAIN PBA
#1 : DC12V
#2 : GND
#3 : DC5V
#4 : BLDC_PS
#5 : FAN_PWM
#6 : RPM_FEEDBACK
#7 : ZEROCROSS
#8 : PWR_RY_12
#9 : INRUSH_RY_12
#10 : DETECT_OV/LV
②
CN71-POWER
#1 : L
#2 : NC
#3 : N
#4 : NC
#5 : EARTH
③
CN501-BLDC MOTOR
#1 : DC310V
#2 : NC
#3 : AGND
#4 : DC15V
#5 : Vsp
#6 : RPM_FEEDBACK
④
CN02-MAIN PBA
#1 : FAN_TURBO_4WAWY_12
#2 : FAN_HIGH_FAN_12
#3 : FAN_LOW_COMP_12
#4 : HEATER_CTRL_12A
#5 : HEATER_ZC
⑤
CN72-AC LOAD
#1 : N
#2 : NC
#3 : COMPRESSOR
#4 : OUTDOOR FAN MOTOR
#5 : OUTDOOR 4WAY V/V
