DÉPANNAGE
AVERTISSEMENT
An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant
de le réparer, sauf si le test nécessite sa mise sous tension.
Vérication des capteurs et du capteur de température
Capteurs - Débranchez le faisceau et testez le l rose au
niveau de la
broche 4 et le l orange au niveau de la broche 5.
Environ ∞ Ω sans linge
Environ 190 Ω ± 10 % avec linge mouillé
Thermostat de cyclage 1 - Débranchez le faisceau et testez
le l bleu au niveau de la broche 3 et le l rouge au
niveau de la broche 6.
Environ10KΩà25°C/77°F
Thermostat de cyclage 2 - Débranchez le faisceau et testez
leljauneauniveaudelabroche2etlellancau
niveau de la broche 7.
CN4Environ238,23KΩà25°C/77°F
CN1

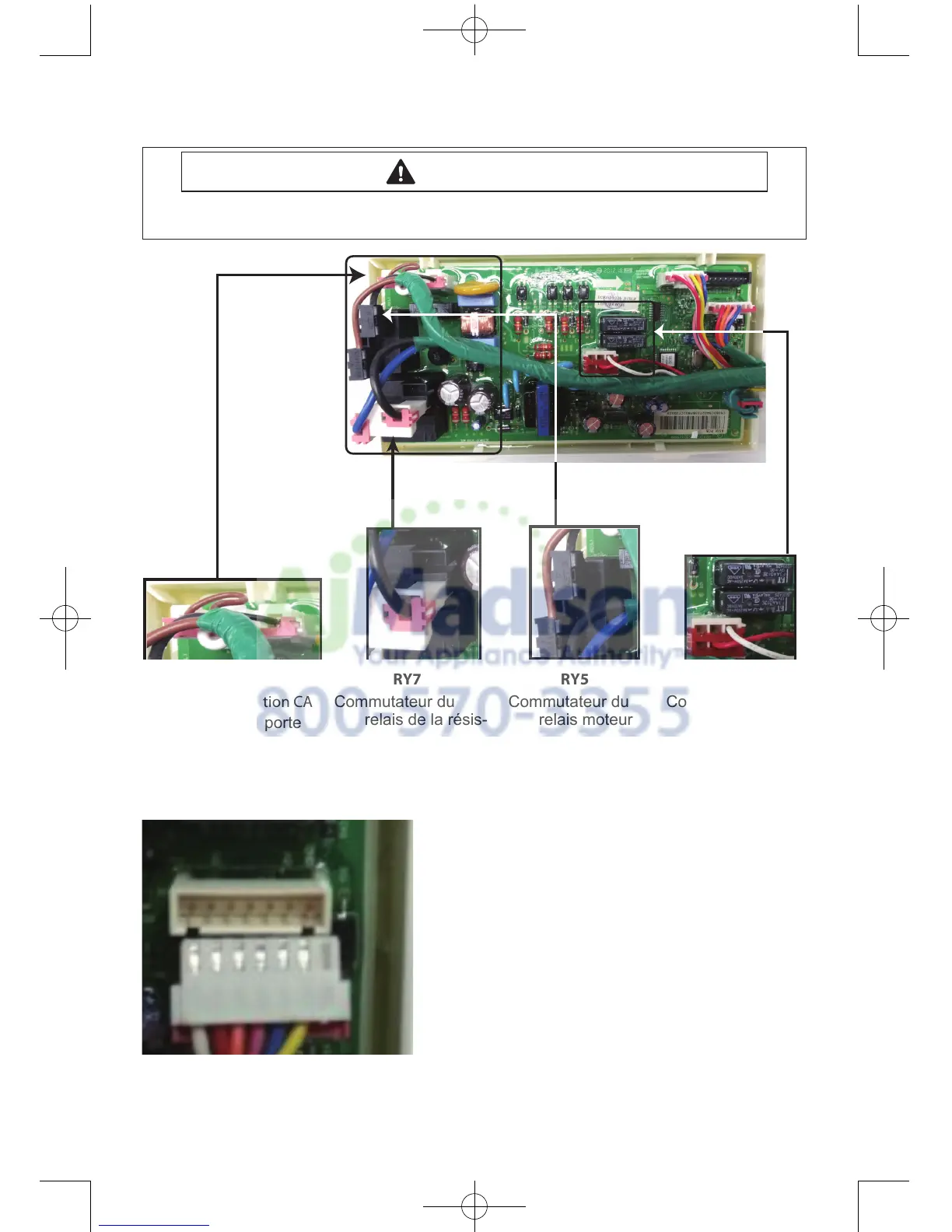

1. Port d'alimentation CA
2. Capteur de la porte
3. Capteur de commuta-
teur de moteur
RY7
Commutateur du
relais de la résis-
tance
RY5
Commutateur du
relais moteur
RY2 RY3 CN5
Commutateur relais
vapeur
