11

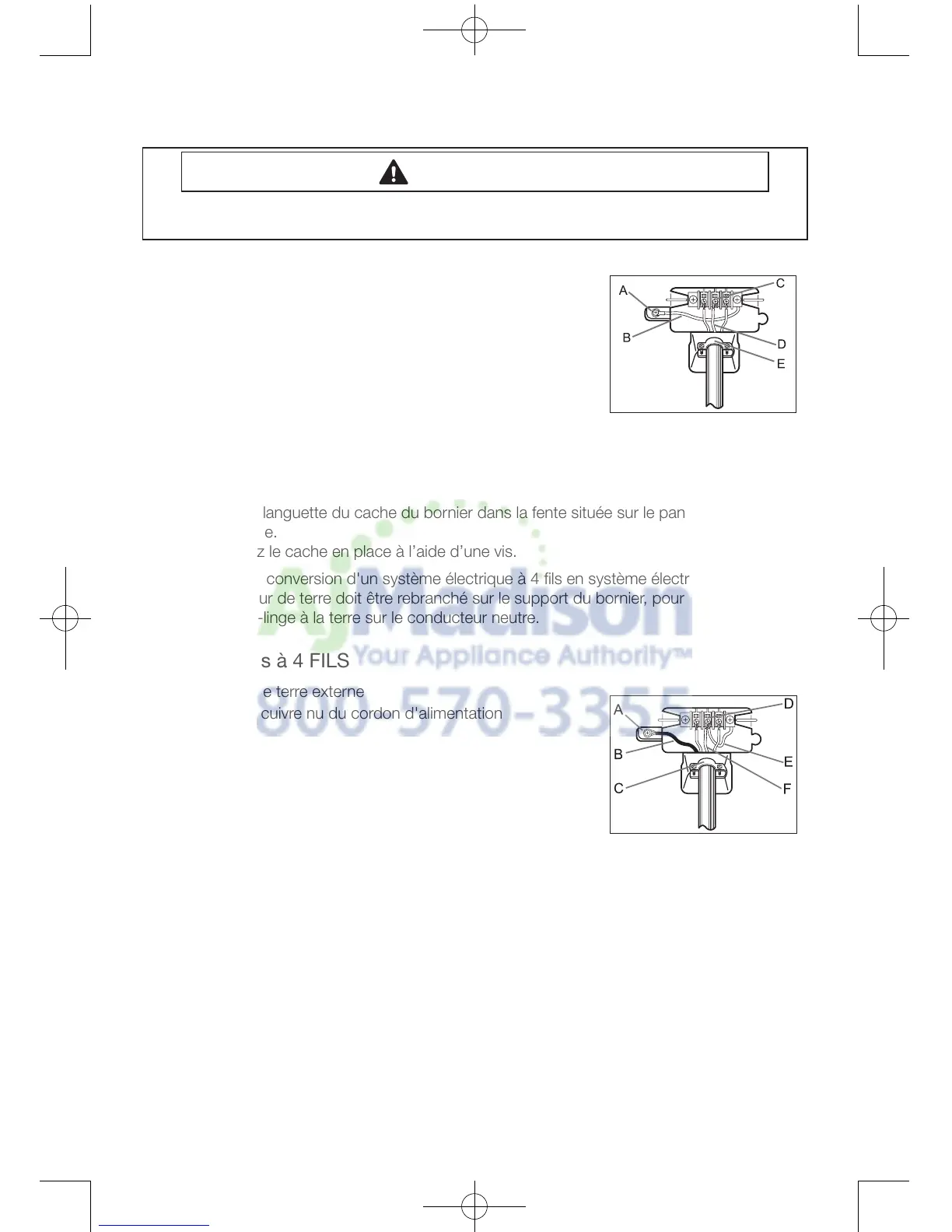

Branchements à 3 FILS
A. Connecteur de terre externe
B. Fil de terre neutre (vert/jaune)
C. Vis centrale argentée du bornier
D. Fil neutre (blanc ou central)
E. Réducteur de tension ¾” (1,9 cm) homologué UL
1. Desserrez ou retirez la vis centrale du bornier.
2. Reliez le fil neutre (blanc ou central) du cordon d'alimentation à la borne à vis argentée
centrale du bornier. Serrez la vis.
3. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
4. Serrez les vis de décharge de tension.
5. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du
sèche-linge.
Maintenez le cache en place à l’aide d’une vis.
Lors de la conversion d'un système électrique à 4 fils en système électrique à 3 fils, le
conducteur de terre doit être rebranché sur le support du bornier, pour mettre le châssis
du sèche-linge à la terre sur le conducteur neutre.
Branchements à 4 FILS
A. Connecteur de terre externe
B. Fil vert ou en cuivre nu du cordon d'alimentation
C. Réducteur de tension ¾” (1,9 cm) homologué UL
D. Vis centrale argentée du bornier
E. Fil de terre neutre (vert/jaune)
F. Fil neutre (blanc ou central)
1. Retirez la vis du connecteur de terre externe.
2. Reliez le fil de terre (vert ou sans habillage) du cordon
d’alimentation au connecteur à vis de terre externe. Pour brancher B (fil vert ou en
cuivre dénudé du cordon d'alimentation) à la borne neutre sans l'assembler à A (mise à
la terre du châssis), contactez un technicien de maintenance.
3. Desserrez ou retirez la vis centrale du bornier.
4. Branchez le fil neutre (blanc ou central) du cordon d'alimentation et le fil de terre de
l'appareil (vert à rayures jaunes) sous la vis centrale du bornier.
5. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.
6. Serrez les vis de décharge de tension.
7. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du
sèche-linge.
Maintenez le cache en place à l’aide d’une vis.
DÉPANNAGE
AVERTISSEMENT
An d'éviter tout risque d'électrocution légère ou mortelle, débranchez le sèche-linge avant
de le réparer, sauf si le test nécessite sa mise sous tension.
F900A DRY_DV50F_TECH MANUAL_DC68-03171D_CFR.indd 11 2013-1-21 13:56:44
