16 Français
Connexions

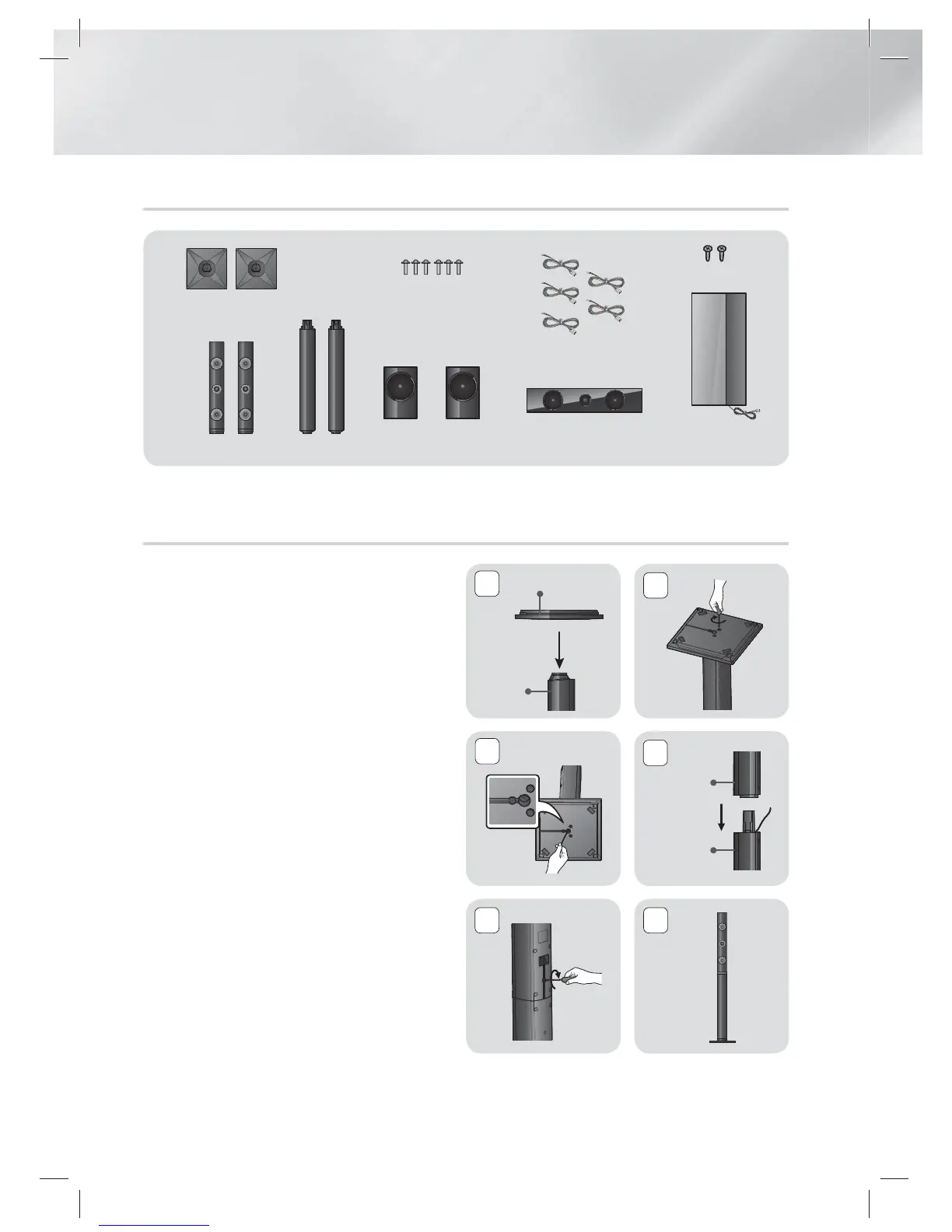

Composants des enceintes
CAISSON DES
BASSES
(G) (D)
AMBIOPHONIQUES
CENTRALE
CÂBLE D’ENCEINTE
(G)(D)
AVANT
PIED
BASE DU PIED
Installation des enceintes sur le pied Tallboy
1. Retournez le pied de la base et connectez-le à
la base.
2. Insérez trois vis (5 x 20) dans les trous de la
base du pied et serrez avec un tournevis, tel
qu’illustré.
3. Dépliez un fil d'enceinte fourni et insérez-le
dans l'orifice situé dans le centre de la base
du pied.
4. Connectez l’enceinte supérieure au pied
assemblé.
5. À l’aide d’un tournevis, insérez une vis (5 x 15)
dans le trou de vis situé à l’arrière de l’enceinte,
puis serrez avec un tournevis. Ensuite,
connectez un câble d’enceinte.
6. Apparence après l’installation de l’enceinte.
Suivez ces étapes pour installer l’autre
enceinte.
VIS (5X15): 2EA
VIS (5X20): 6EA
1
Base du Pied
Pied
3
4
Enceinte
Pied
2
5 6
HT-E5330_ZC_FRC_0303.indd 16HT-E5330_ZC_FRC_0303.indd 16 2012-03-03 오전 10:18:052012-03-03 오전 10:18:05
