Samsung SR8940 - Page 17

montaggio _17

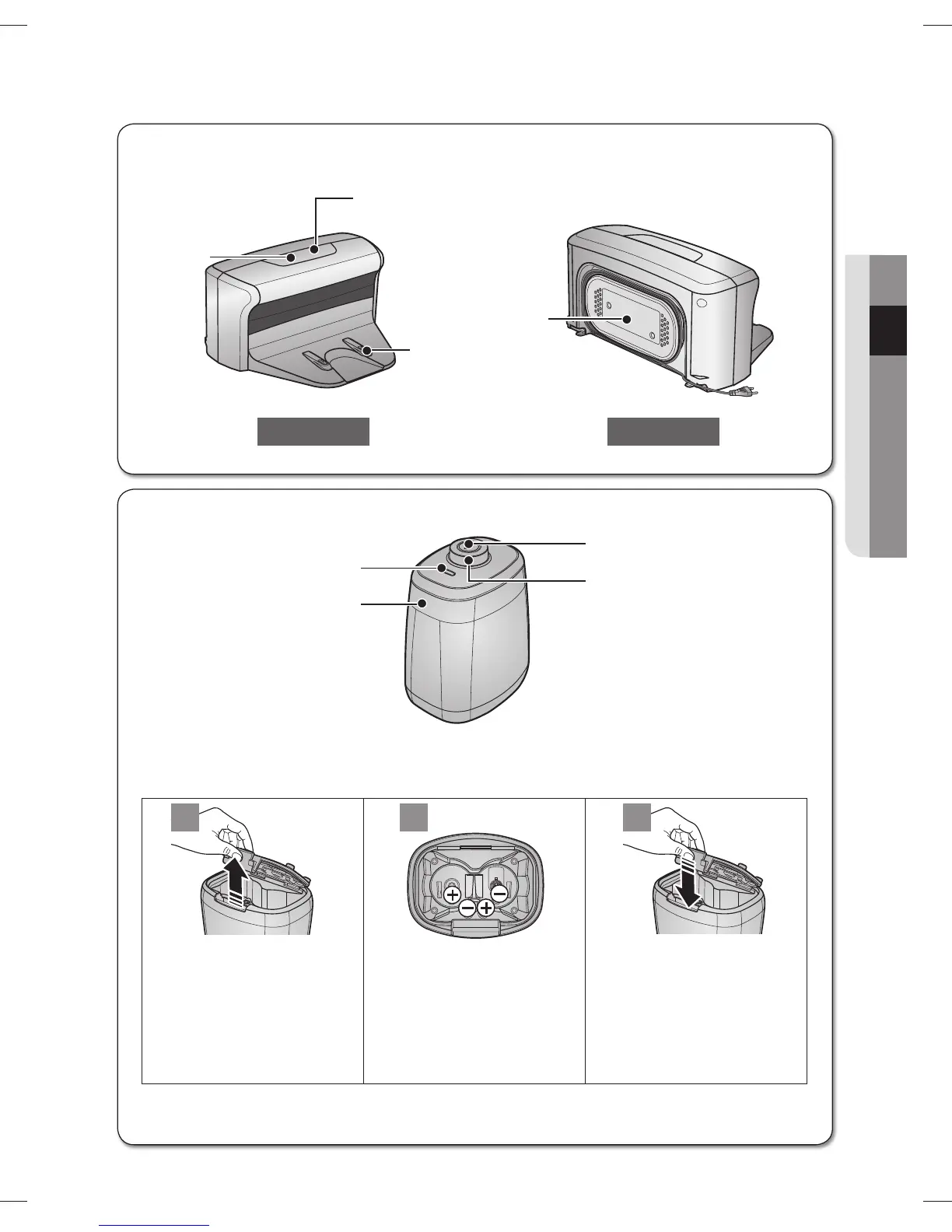

02 MONTAGGIO
VIRTUAL GUARD
■
Sensore di rilevamento distanza
Sensore di rilevamento distanza
Spia modalità
Spia modalità
Pulsante di modalità/
Pulsante di modalità/
alimentazione
alimentazione
Sensore di rilevamento corpo
Sensore di rilevamento corpo
principale
principale
Installazione delle batterie
■
Le batterie non sono fornite in dotazione con il prodotto. È necessario acquistare le batterie
separatamente. Installare le batterie alcaline (tipo D) prima dell'uso.
1
1
2
2
3
3
Sollevare il coperchio della
VIRTUAL GUARD premendo
la linguetta di bloccaggio.
Installare le batterie nella
VIRTUAL GUARD come
mostrato nella fi gura
sottostante. (Se le batterie
vengono installate con la
polarità errata, la VIRTUAL
GUARD non funzionerà).
Una volta inserita la punta
del coperchio nell'apposita
fessura, premere l'altra
estremità per chiuderla
facendola scattare in
posizione.
Specifi che: Batterie alcaline tipo D (LR20)
❈
Base di ricarica (Stazione)
■
Spia di
Spia di
alimentazione
alimentazione
(rosso)
(rosso)
Avvolgicavo
Avvolgicavo
Parte anteriore Parte posteriore
Spia di ricarica (verde)
Spia di ricarica (verde)
Contatti di
Contatti di
ricarica
ricarica
