TR90-Series Debido a mejoras continuas al producto, las especicaciones están sujetas a cambio sin previo aviso. © 2018 S&P
132104_002 Revisado 9/2018 Pagina 14

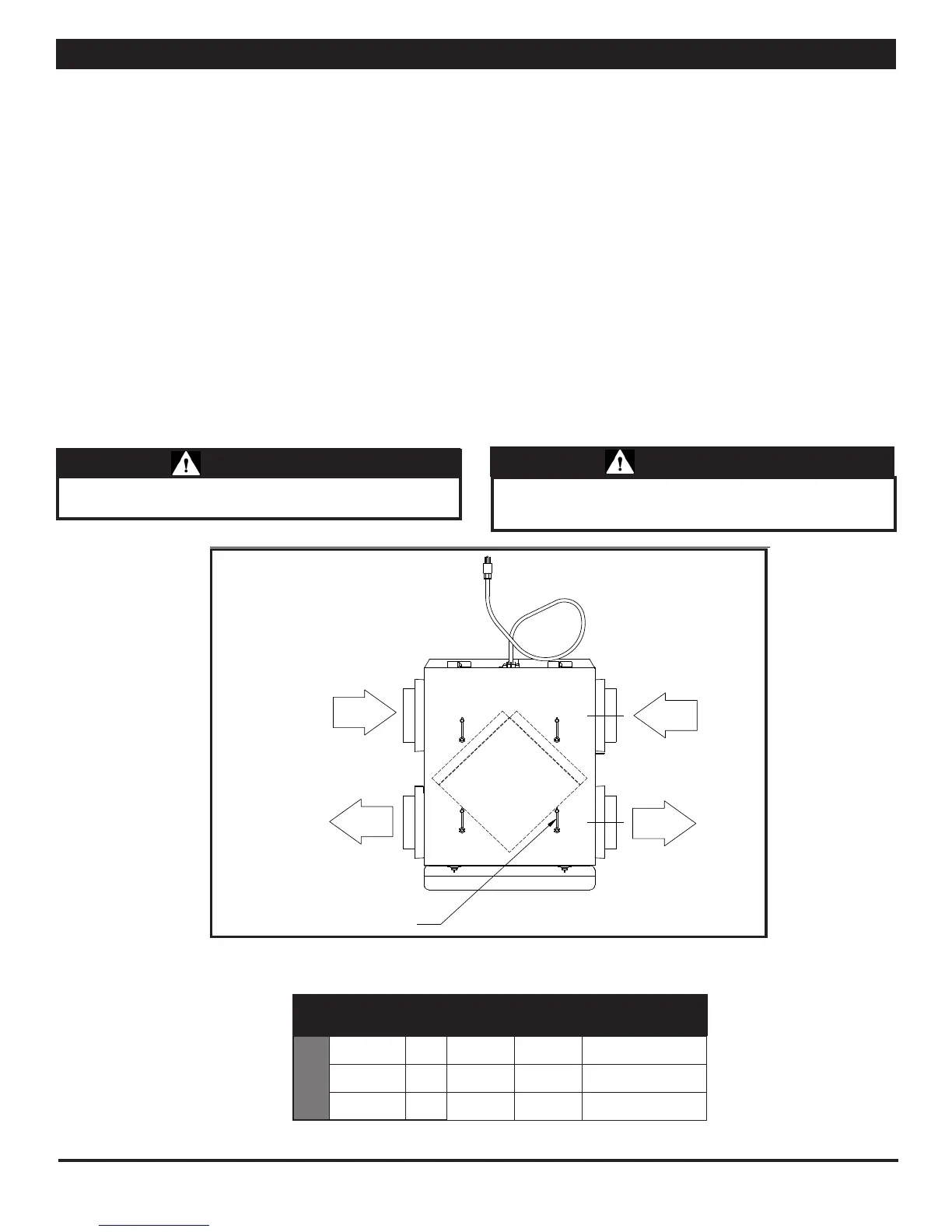

PRESION DIFERENCIAL EN EL INTERCAMBIADOR
DSP VS. CFM
TR90, TR90G
DSP 0.10 0.20 0.30
Aire Impulsado
(FA)
CFM 42 84 127
Aire Extraido
(RA)
CFM
42 84 127
Las presiones estáticas diferenciales individuales (DP) se miden
utilizando las tomas de presión colocadas encima de las puertas
de acceso de los aparatos.
NOTA: las tomas de presión están ubicadas cuidadosamente en
el aparato para dar la medida de caudal de aire más precisa. No
cambiar la posición de las tomas de presión.
• Para leer SCFM del aire de impulsión (FA) colocar el tubo de
“alta” presión (+), de su dispositivo de medición, en la toma
de presión del aire exterior (OA) y el tubo de “baja” presión
(-) en la toma del aire de impulsión (FA).
• Para leer SCFM del aire de extracción (RA) colocar el tubo
de “alta” presión (+), de su dispositivo de medición, en la
toma de presión del aire extracción (RA) y el tubo de “baja”
presión (-) en la toma del aire de descarga (EA).
• Si el medidor de presión se desplaza por debajo de cero,
invertir los dos tubos de medición.
• Entrar en la tabla de conversión adjunta el valor de presión
leído en el medidor para encontrar el caudal de aire en CFM.
• Asegúrese de que se instalen ltros limpios antes de
equilibrar el ujo de aire. Los ltros sucios u obstruidos
reducen el ujo de aire por la unidad.
• El rango de ujo de aire adecuado para los modelos es de
entre 40-110 CFM.
Instrucciones de Medición de Presión Estática de Núcleo Cruzado
NOTA: asegurarse de volver a colocar los tapones en las tomas
de presión cuando la medición del caudal de aire ha sido
realizada.
NOTE: Para un mejor rendimiento, el caudal de aire impulsado
y el caudal de aire extraído tendrían que ser aproximadamente
iguales (“equilibrado”). En algunas instalaciones se requiere
una ligera presión positiva o negativa en el edicio. Los
recuperadores de energía TR pueden operar generalmente
con un desequilibro de caudal de hasta un 20% sin una pérdida
signicativa de eciencia en la recuperación de energía.
PRECAUCIÓN
PRECAUCIÓN
