5.8. CONTROL PROPORCIONAL AUTOMÁTICO CON ENTRADA ANALÓGICA EXTERNA
010V
Con la misma confi guración descrita en el apartado anterior 5.7., posibilidad de control automático
mediante una entrada externa 0-10V (por ejemplo, sonda 5416845300 AIRSENS CO2).
Una vez realizada esta confi guración, el variador funcionará de manera proporcional a una se-
ñal 0-10V externa. Cuando hagamos llegar 0V, el ventilador girará a la frecuencia mínima (20Hz).
Cuando hagamos llegar 10V, girará a la máxima, 50Hz.
El paro-marcha remoto se podrá realizar con un contacto libre de potencial entre los terminales
+24V-DI1.
5.8.1. Esquema de conexiones
Realizar el esquema de conexionado variador-motor indicado en las fi guras siguientes en
función del tipo de motor utilizado y si este motor lleva protector térmico:
• Fig.4.1. Alimentación monofásica 1/230/50-60, motor trifásico 230/400V sin protector
térmico.
• Fig.4.2. Alimentación trifásica 3/400/50-60, motor trifásico 230/400V o 400V sin protector
térmico.
• Fig.4.3. Alimentación monofásica 1/230/50-60, motor trifásico 230/400V con protector
térmico.
IMPORTANTE: Antes de realizar el cableado leer los puntos 5.2. y 5.4. para determinar
el tipo de rearme y la posición del terminal (NC).
• Fig.4.4. Alimentación trifásica 3/400/50-60, motor trifásico 230/400V o 400V con protector
térmico.
IMPORTANTE: Antes de realizar el cableado leer los puntos 5.2. y 5.4. para determinar
el tipo de rearme y la posición del terminal (NC).
5.9. CONTROL PROPORCIONAL AUTOMÁTICO SEGÚN SEÑAL 420 MA DE SONDA
EXTERNA

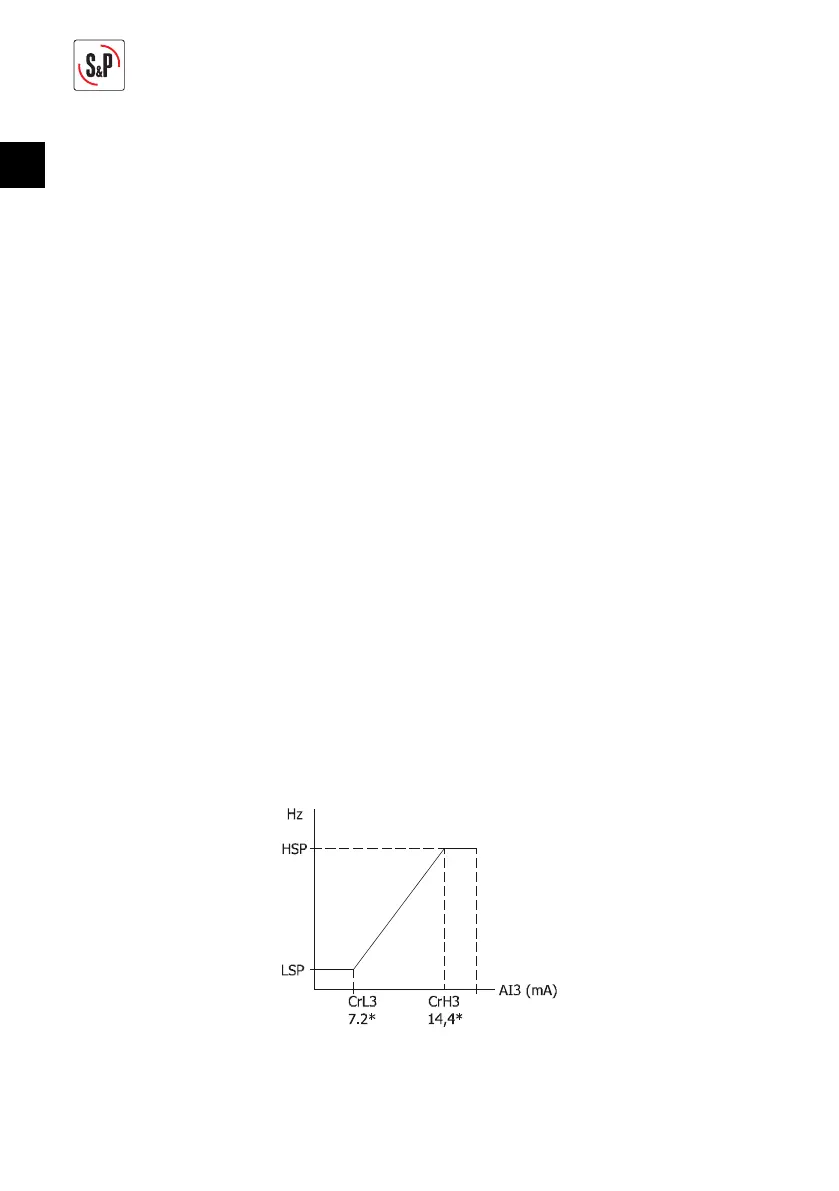

Confi guración que permite realizar un sistema proporcional automático de regulación dependien-
do de una señal analógica 4-20mA. De esta forma, se podrá realizar un ajuste de la rampa propor-
cional de regulación tal y como se representa en la fi gura siguiente:
* Valores de fábrica
Para realizar los ajustes necesarios primero se debe desbloquear el equipo (Ver apartado 5.1) y, a
continuación, seguir los pasos siguientes:
