8
ES
SONDA
DIFERENCIAL
PRESIÓN
VARIADOR DE
FRECUENCIA
VENTILADOR
RECINTO
SOBRE-
PRESIONADO
RECINTO
A PRESIÓN
ATMOSFÉRICA

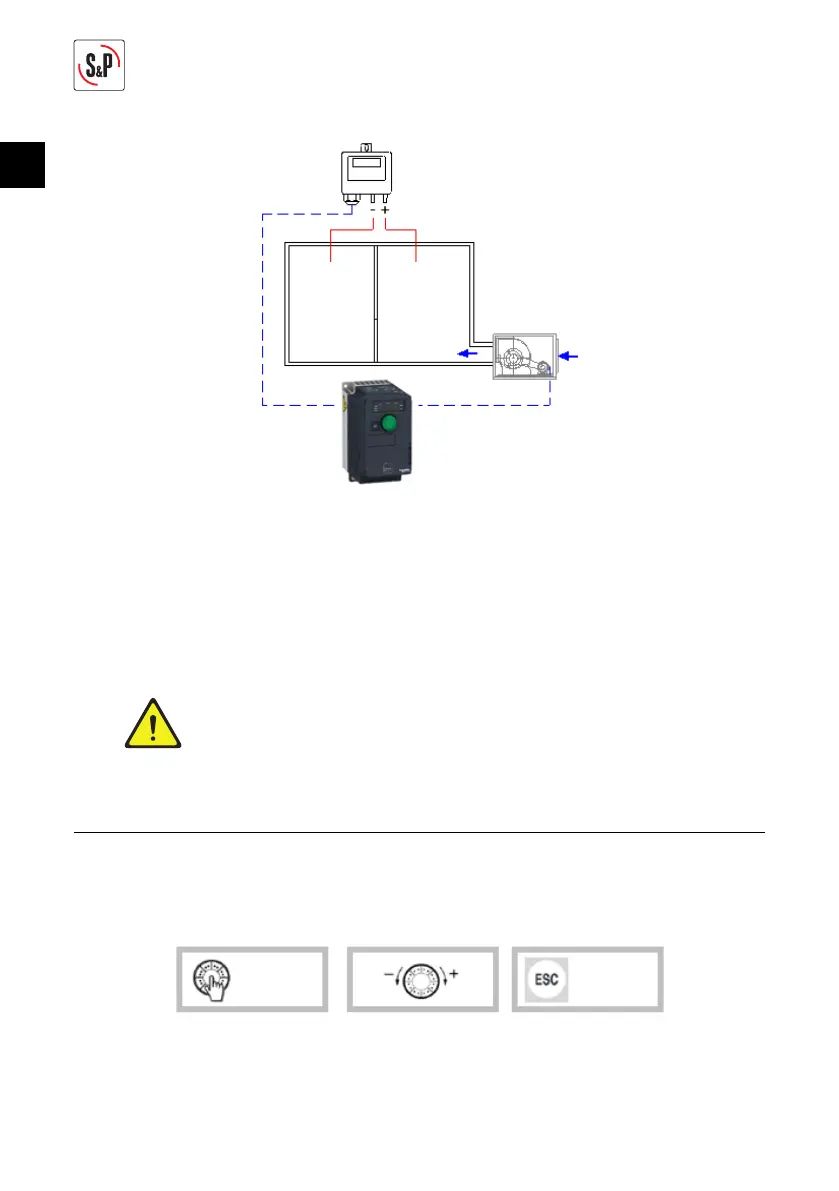

4.2.1. Esquema de instalación
El modo PI estará habilitado siempre y cuando se sigan los esquemas de conexiones va-
riador-motor indicados en las fi guras siguientes en función del tipo de motor utilizado (sin
protector térmico):
• Fig.2.1. Alimentación monofásica 1/230/50-60, motor trifásico 230/400V sin protector
térmico y señal 0-10V (rearme automático)
• Fig.2.2. Alimentación trifásica 3/400/50-60, motor trifásico 230/400V o 400V sin protector
térmico y señal 0-10V (rearme automático)
El variador de frecuencia se pondrá en marcha automáticamente al recibir ten-
sión de alimentación y realizará las funciones de control PI descritas. En el caso
de optar por un esquema con «paro/marcha» externo, este deberá estar en modo
«marcha» para el correspondiente rearme automático a la recepción de tensión.
5. PUESTA EN MARCHA FUNCIONES/ MODOS ADICIONALES
5.1. RECONFIGURACIÓN DEL VARIADOR
Para acceder a funciones o modos adicionales a los descritos en el apartado 4, es necesario rea-
lizar una reconfi guración manual de algunos parámetros del convertidor de frecuencia. Para ello,
tener en cuenta la navegación por los menús del equipo siguientes:
= ENTER = RETROCESO
