• El cable de conexión entre el convertidor de frecuencia y la caja de bornes del ventilador tiene
que ser apantallado con una longitud máxima recomendada de 50m.
ATENCIÓN: La malla metálica del cable apantallado tiene que conectarse a tierra en la caja de
borne del ventilador. En el caso que el ventilador se entregue con una caja de bornes exterior
y, por tanto, con un cable manguera entre el motor y la mencionada caja de bornes, conectar
el cable apantallado del convertidor directamente a la caja de bornes del motor. Deshabilitar
caja de bornes externa y cable manguera.
3.2. EN LA PUESTA EN MARCHA
• Antes de manipular este aparato, asegúrese de que está desconectado de la red.
• Compruebe que los valores de tensión y frecuencia de la red de alimentación son iguales a los
indicados en la placa de características.
• Para la conexión eléctrica siga las indicaciones de los esquemas de conexión al fi nal del manual.
• Comprobar que la conexión a tierra se ha efectuado correctamente y las protecciones térmicas o
de sobreintensidad se han conectado y ajustado a los límites correspondientes.
4. PUESTA EN MARCHA MODOS PLUG & PLAY DE FÁBRICA

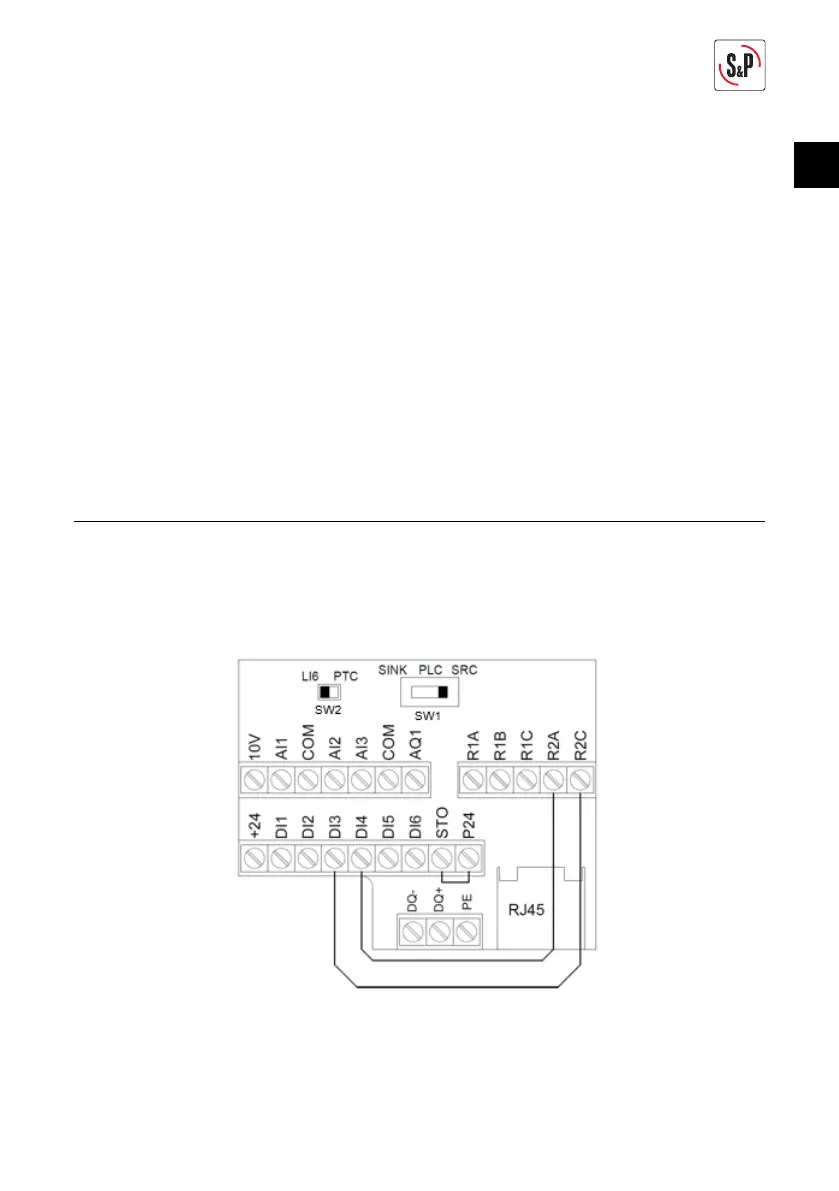

Los convertidores de frecuencia VFTM320 vienen pre-programados por S&P. Para ello es necesario
realizar un puente entre DI3 – R2C y otro entre DI4-R2A y, de esta forma, se obtienen dos modos de
funcionamiento plug & play con los correspondientes esquemas de conexión:
1. Modo regulación manual mediante el potenciómetro frontal integrado (ver apartado 4.1)
2. Modo presión constante COP (modo PI) con entrada analógica 0-10V (ver apartado 4.2)
ATENCIÓN: Verifi car micro interruptor SW1 está posicionado a la derecha y SW2 a la izquierda
